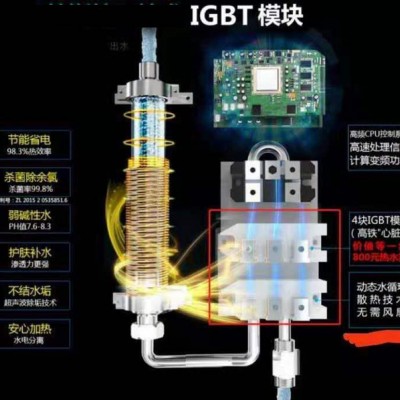

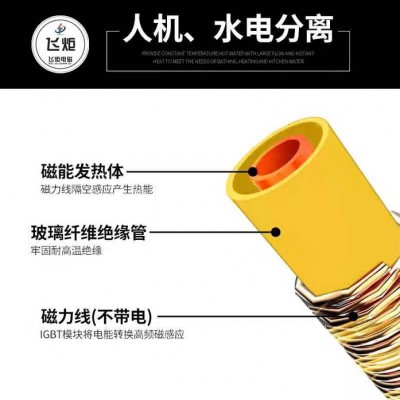

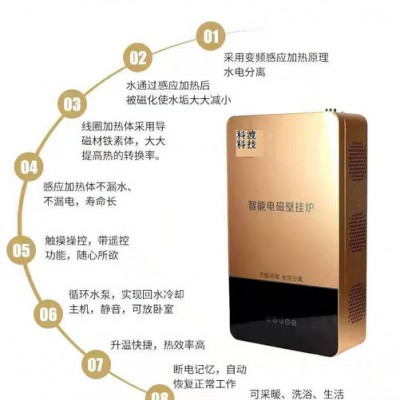

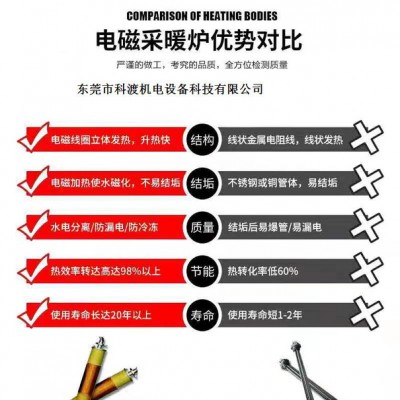

電磁采暖爐LED彩屏控制器

一：技術參數 5J07

電壓：AC  98V-265V ~50Hz

檔位設置范圍：1-2檔

溫度設置范圍：5-90度

回差溫度設置范圍：0-20度

繼電器吸合時間：10秒

2、工作狀態動態顯示

A：加熱器顯示：加熱開啟時，加熱檔位符號顯示。

B:循環泵顯示：循環泵開啟時，風葉轉動，關閉時，風葉關閉不顯示。

強制循環時，強制運行燈亮，“循環泵”三個風葉不停閃動。

C：定時開，定時關顯示：當定時開，定時關啟動時“定時開”/“定時關”符號顯示。

二、按鍵

1、按鍵共五個，按鍵名稱從左到右如下：

1：開關機鍵2：設置鍵 3：上調/強制運行 4：下調/定時鍵  5：快捷回差鍵

2、按鍵功能說明：

①開關鍵：按一次開機，點按一次關機，設置參數時，點按一次可直接保存設置參數并退出。

②設置鍵：單用可以查看設定參數，和上調下調鍵連用可以調節設定參數。

按 “設置”鍵一次，設定加熱檔位；

按 “設置”鍵二次，設定加熱溫度；

按 “設置”鍵三次，設定加熱回差；

按 “設置”鍵四次，設定北京時間小時；

按 “設置”鍵五次，設定北京時間分鐘；

時間段一

按 “設置”鍵六次，調節一組定時加熱開啟小時

按 “設置”鍵七次，調節一組定時加熱開啟分鐘

按 “設置”鍵八次，調節一組定時加熱停止小時

按 “設置”鍵九次，調節一組定時加熱停止分鐘

按 “設置”鍵十次，設定一時間段溫度開關，OFF 關閉時間段設置溫度,  ON打開時間段設置溫度，設置OFF，加熱啟停溫度隨前面設置溫度，如設置ON，加熱啟停溫度隨按十一次設定。

按“設置”鍵十一次，設定1時間段溫度（設置此溫度必須把按鍵十次里面設置為ON，如果按鍵十次里面設置為OFF，此操作無效），

時間段一設置完進入時間段二，時間段三，時間段四依序設置。

按“設置”三十次，調節水泵提前啟動時間（1-180秒）

按“設置”三十一次，調節水泵延時關閉時間（1-180秒）

③上調/強制循環鍵：當設置參數時，此鍵為上調鍵，在未設置參數時長按此鍵可開啟或關閉水泵強制運行。

④下調/定時鍵：當設置參數時，此鍵為下調鍵，其它時為定時開啟與關閉鍵，在水流報警時，長按此鍵八秒取消水流檢測。

⑤回差鍵：在待機狀態下，按此鍵，快捷設置溫度回差

三：恢復功能：關機狀態下，按住加鍵10秒恢復出廠設置。

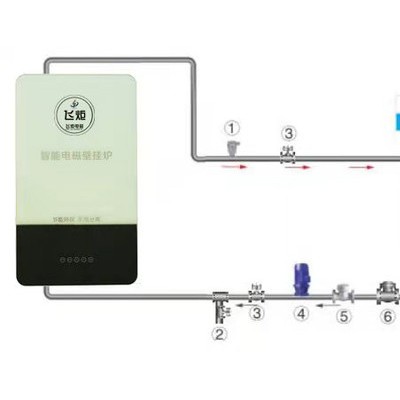

四：水泵運行方式：電鍋爐一上電，溫控器檢測到回水溫度低于設定溫度-回差后，水泵提前運行1-180(可調）秒后加熱器再啟動加熱，溫度加熱到設定溫度后，加熱器停止加熱，水泵延時1-180秒（可調）關閉，在進入保溫狀態時，加熱先關閉，（設定溫度--回差，比如設置50度，回差10度，50-40度屬于保溫范圍）后水泵延時1-180秒(可調）關閉，當溫度低于設定溫度--回差后，水泵再次啟動1-180（可調）秒后再加熱（以此循環）。如果在加熱進行時關機，水泵延時1-180秒(可調）關閉，如果加熱未開啟時關機，立即關機。

五：水位檢測：

缺水時顯示“E4 ”,上電自動檢測水流，當檢測到缺水時，溫控器延時十秒報警。

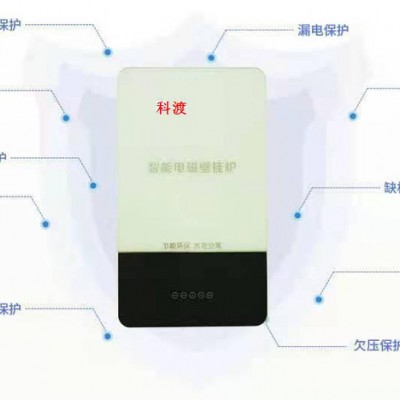

六：漏電保護功能：

漏電時顯示“LD”,安裝時，零火線或地線（有效可靠的地線）穿過線圈孔，在使用過程中，檢測到一定電流（漏電），強制斷開所有負載。

七：超溫保護功能：

過溫保護95度開關，溫度超過95度，控制器強制斷開加熱負載，水泵啟動，屏幕顯示HH，蜂鳴器報警，低于90度，自動恢復。

功能說明：

八：防凍功能

   控制器在通電關機情況下，防凍功能有效，當檢查到溫度低于5℃時，加熱器一檔開始加熱，水泵開啟循環，當檢查到溫度升高到10℃時，加熱器停止加熱，水泵停止運行。

九：定時開關

   系統默認每天白天開機為10：00，關機時間為14:00晚上開機時間為18：00，關機時間為6:00，可根據用戶需要通過按“設置鍵”和“上調鍵/下調鍵”來調整每天開、關機時間。時間設置完成，啟動時段功能才有效。

十、特別忠告

1、安裝本產品必須請專業人士安裝。

2、必須有可靠有效的接地導線，并接入本產品配備的電源漏電斷路器。必須配布銅芯導線，且截面積與功率、電壓、電流匹配，入戶功率大于本機功率要求。

（本產品工作電壓可在275V~98V）

3、外接電源必須接合格的防漏電開關或DZ系列空氣開關，嚴禁使用普通開關或插座。

4、安裝完畢后，必須將系統充滿水，方可通電試機。

5、平時不使用時請務必切斷總電源，切記！

   故障代碼：1：水流故障E4，2：溫度傳感器故障E1，3：溫度傳感器高溫E6，4：超溫保護開關故障HH,5：漏電故障LD。6：溫度傳感器開路E2.

    使用本機前請務必將電采暖爐的接地導線接地后方可使用。切記！
