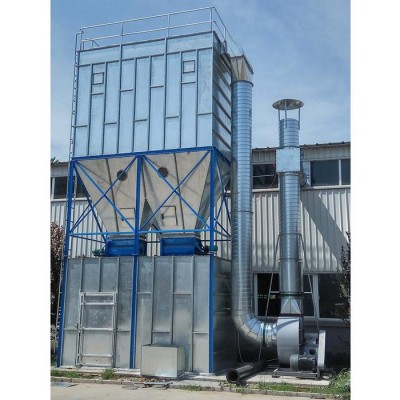

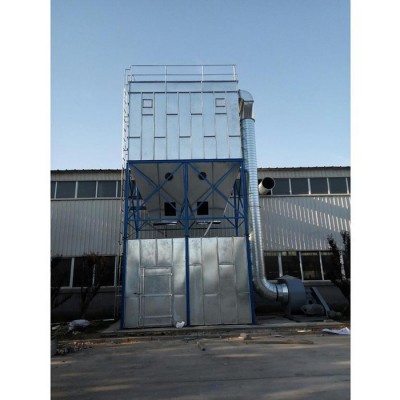

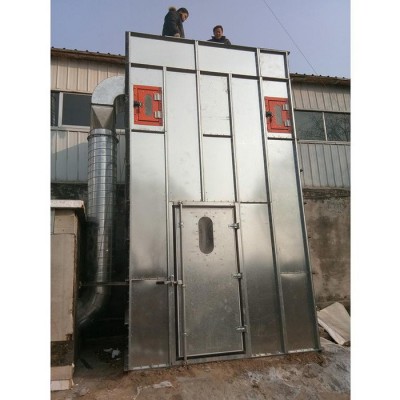

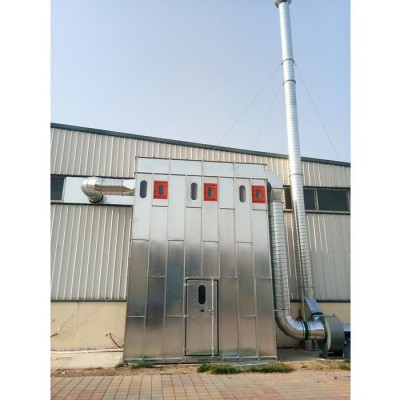

該設備主要有以下部分組成：

  箱體：包括袋室、預收塵室、凈氣室、多孔板、濾袋、濾袋骨架、檢修門。箱體設計耐壓5000Pa。

  出風系統：包括風機、風機配用電機。

  噴吹系統：主氣管、噴吹管、脈沖閥、控制儀。

  進氣的排灰部分有兩種形式：一種為標準帶灰斗式，另一種為敞開法蘭式。

 脈沖布袋除塵器工作原理：

    含塵氣體由灰斗(或下部寬敞開式法蘭）進入過濾室，較粗顆粒直接落入灰斗或灰倉，灰塵氣體經濾袋過濾，粉塵阻留于濾袋表面，凈氣經袋口到凈氣室、由風機排入大氣，當濾袋表面的粉塵不斷增加，導致設備阻力上升至設定值時，時間繼電器（或微差壓控制器）輸出信號，程控儀開始工作，逐個開啟脈沖閥，使壓縮空氣通過噴口對濾袋進行噴吹清灰，使濾袋突然膨脹。在反向氣流的作用下，附于濾袋表面的粉塵迅速脫離濾袋落入灰斗（或灰倉）內，粉塵由卸灰閥排出，全部濾袋噴吹清灰結束后，除塵器恢復正常工作。

脈沖袋式除塵器正常工作時，含塵氣體由進風口進入灰斗，由于氣體體積的急速膨脹，一部分較粗的塵粒受慣性或自然沉降等原因落入灰斗，其余大部分塵粒隨氣流上升進入袋式，經濾袋過濾后，塵粒被滯留在濾袋的外側，凈化后的氣體由濾袋內部進入上箱體，再由閥板孔、排風口排入大氣，從而達到除塵的目的，隨著過濾的不斷進行，除塵器阻力也隨之上升，當阻力達到一定值時，清灰控制器發出清灰命令，首先將提升閥板關閉，切斷過濾氣流，然后，清灰控制器向脈沖電磁閥發出信號，隨著脈沖閥把用作清灰的高壓逆向氣流送入袋內，濾袋迅速鼓脹，并產生強烈抖動，導致濾袋外側的粉塵抖落，達到清灰的目的，由于設備分為若干個箱區，所以上述過程是逐箱進行的，一個箱區在清灰時，其余箱區仍在正常工作，保證了設備的連續正常運轉，之所以能處理高濃度粉塵，關鍵在于這種強清灰所需清灰時間極短（噴吹一次只需0.1-0.2s）。

濟南翔飛環保設備有限公司位于山東省會濟南市的長清區。是一家以環保除塵設備設計、制造、安裝為一體的現代化公司。本公司專注于木材加工行業除塵系統，并加工制作鋼鐵、化工、水泥等行業的除塵設備。 本公司根據木材加工過程中木工、打磨、油漆等工序的特點結合加工木材的類型及生產流程的不同開發出適合各種木材加工企業的六大類 二十八個品種的除塵設備，也可根據客戶需要進行非標設計及改造安裝。 公司遵循******”的宗旨，加強企業的科學管理。我們將以保護環境為己任，以科技開發為先導，以追求品質為目標，努力為祖國實現青山、秀水、綠地、藍天作出我們的貢獻。
