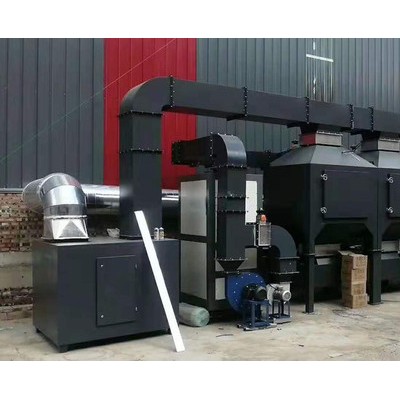

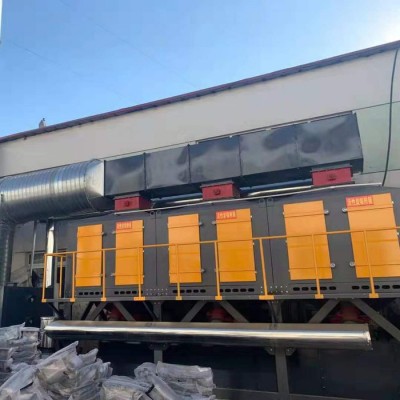

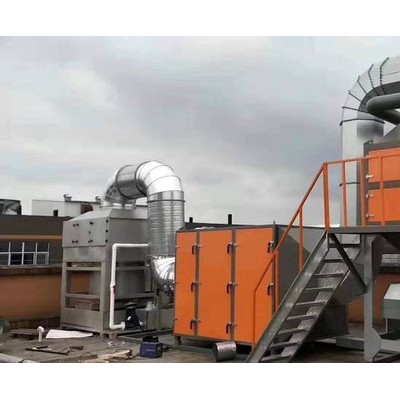

RCO在線催化燃燒

注： 1、表示溫度控制器；

2、閥門開關；

3、 -1、  -2、 -3，炭箱上的溫度控制開關，通過控制器空氣連通大氣上的閥門開關開啟；

4、 -4燃燒溫度檢測器；

5、 -5加熱溫度空氣器，將溫度反饋給控制器，以此控制脫附風機和加熱管的工作與否；

6、 -6溫度控制器，控制連通冷風機的調節閥開口大小；

7、 表示閥門，與時間繼電器連接，當反應時間結束后，通往大氣一端的閥門開口打開。

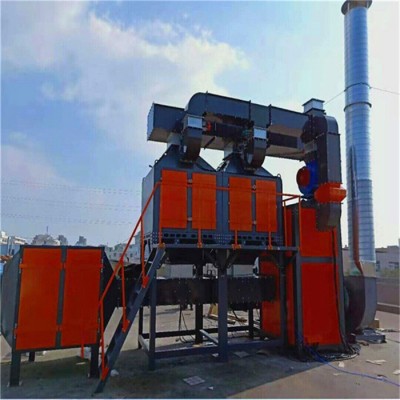

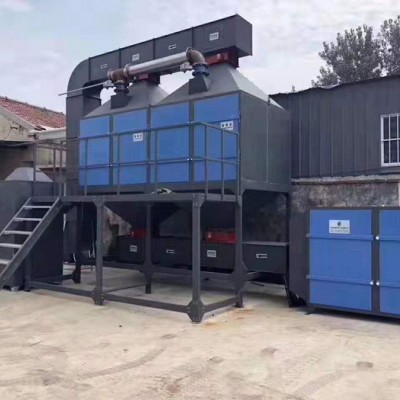

RCO在線催化燃燒

（一）設備各部分：

1、前處理設備  干式處理器（例如:V型濾紙漆霧過濾器、板式過濾器、濾筒式除塵器等根據客戶要求及實際情況選擇）處理粉塵、漆霧顆粒。

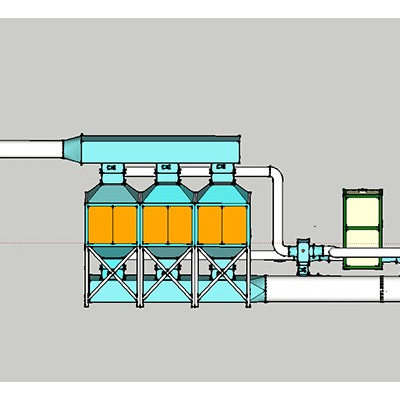

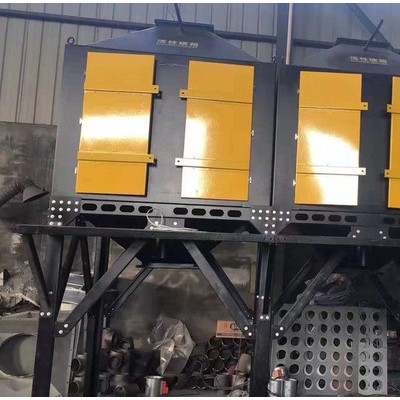

2、多單元分流組合式吸附系統  含有三個吸/附單元，正常工作時是兩吸一脫。每個單元上各設置一組吸附閥門和一組脫附閥門。當該單元在吸附時間內時，脫附閥門關閉，吸附閥門打開，有機廢氣從上部吸附閥門進入，通過活性炭，被活性炭吸附凈化后，氣體通過下面的吸附閥門經風機作用排出大氣；活性炭脫附時，吸附閥門關閉，脫附閥門打開，該單元形成閉合通道進行脫附工作。每個脫附箱內安裝有溫度感應器，當箱內溫度超過設置的溫度時，反饋給控制器，與大氣相連的閥門打開向箱內補充冷氣降低溫度。若溫度過高，活性炭發生燃燒，控制器啟動緊急預案，打開噴淋裝置，同時切斷電源。

3、阻火器  又名防火器，應用火焰通過熱導體的狹小孔隙時,由于熱量損失而熄滅的原理設計制造。其作用是防止外部火焰竄入存有易燃易爆氣體的設備、管道內或阻止火焰在設備、管道間蔓延。

4、換熱室燃燒后產生的高溫氣體和低溫氣體利用換熱器進行熱能傳遞，既能使未處理的有機廢氣溫度上升，有利于其在催化室中發生反應節省能量，又能使凈化過的氣體溫度降低不影響后面設備的使用。

5、催化燃燒  催化燃燒過程是在催化燃燒裝置中進行的。有機廢氣先通過熱交換器預熱到200～400℃，再進入燃燒室，通過催化劑床時，碳氫化合物的分子和混合氣體中的氧分子分別被吸附在催化劑的表面而活化。由于表面吸附降低了反應的活化能，碳氫化合物與氧分子在較低的溫度下迅速氧化，產生二氧化碳和水。
