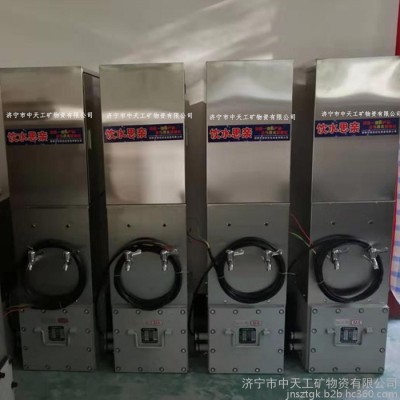

YJD5-1.8/127礦用隔爆兼本安型飲水機

一、 概述

YJD5-1.8/127礦用隔爆兼本安型飲水機，適用于煤礦井下有瓦斯、煤危險的場所。自動加熱飲水用，大大提高了井下工人的生活質量。

二、執行標準

Q/XZJD16-2012    YJD5-1.8/127礦用隔爆兼本安型飲水機。

GB3836.1～4-2010

三、工作環境條件

飲水機在下列條件下應能正常工作:

1) 周圍環境溫度:0℃～40℃，氣壓為80～160KPa；

2) 周圍空氣月平均相對濕度不大于95%（25℃）；

3) 使用于有瓦斯和煤危險的煤礦井內；

4）在無破壞絕緣的氣體或蒸汽環境中；

5) 污染等級為3級；

6）安裝在無顯著震動與沖擊的地方，安裝位置傾斜度不得超過2度。

四、主要技術特征

1、產品型號含義：

2、防爆型式：礦用隔爆兼本安型；防爆標志：Exdib I Mb。

3、電源電壓：三相AC（50HZ）127V；波動范圍75%～110%。

4、飲水機有隔爆主腔，接線腔，控制電路，電熱管，熱水腔，本安指示燈，開關，蜂鳴器組成。外殼由不銹鋼焊接而成，隔爆腔由鋼板焊接而成。

5、本產品主電路為隔爆部分，指示燈、開關、蜂鳴器為本安電路。

6、飲水機的電纜連接應采用3×4mm2 +1×2.5mm2防爆電纜，z大電纜連接長度15m，分布電容≤0.1uF/km，分布電感≤1 mH/km。

7、飲水加熱腔容積：5L。

8、外形尺寸：475×380×1260mm；

9、重量：50kg。

五、工作原理

當三相127V電源接入飲水機后，閉合開關K控制電路得電，溫控器KT0、KT1和KT2閉合，交流接觸器控制回路得電吸合，接通電熱管熱絲加熱飲用水，紅色指示燈亮。當水溫升至90℃時溫控器KT2斷開，停止加熱，綠色指示燈亮；當水溫降至80℃時溫控器KT2再次接通加熱，熱水保溫在80～90℃。

六、主要性能

1、自動加熱燒水：當水溫升到90℃時溫控器（開關）KT2斷開，停止加熱；當水溫降至80℃時溫控器接通，再次加熱，熱水保溫在80℃～90℃；

2、過流保護：當負載電流≥12A時，主電路熔斷器斷開，切斷電源；

3、飲水加熱超溫保護：當溫度失控水溫升至95℃時溫控器KT1或KT0或KT0、KT1同時斷開，停止加熱。

4、低水位保護：當水位因故降至電熱管z高點以上45mm時，水位開關分斷，切斷加熱電源。

七、安裝

1、飲水機安放的地面應基本水平，傾斜度不得大于2度。z好放在井下空氣流通的地方。

2、把電源線接入礦用綜合保護器內三相AC127V 電源，外殼接好地線。

八、操作使用：

1、將裝有純凈水的水桶平穩地倒置在聰明座的進水口上，或把過濾水桶平穩放置于熱水器上并加滿水，打開熱水閥，水桶內有氣泡冒起，說明水正在流入水膽，直至水從熱水閥流出為止（一次使用需多沖洗幾次）。

2、打開電源開關進行加熱，紅色指示燈亮，當紅色指示燈滅，綠色指示燈亮時處于保溫狀態，水溫在80~85℃之間。

九、常見故障與處理

序號故障現象故障原因處理方法

1

開關閉合后，紅色指示燈不亮。

1開關K未接通；

2穩壓器無輸出DC10V。

1檢修或更換開關K,繼電器J1;

2檢修穩壓電路。

2

紅、綠指示燈都不亮且蜂鳴器報警。KT2（85℃）溫控器不能斷開致使溫升到KT1（95℃）、KT0（95℃）斷開；更換KT2。

3

加熱紅指示燈一直亮，水開一定時間后蜂鳴器報警。

KT2（85℃）、KT2（95℃）、KT0(105℃)溫控器均不能斷開。

更換KT0、KT1和KT2。

4

加熱紅指示燈一直亮，但不能加熱水，一定時間后蜂鳴器報警。

電加熱管壞。

修理或更換。

特別注意：

a）本產品必須與照明綜合保護裝置配套使用！

b）檢修時不得改變產品本安電路和與本安電路有關的元器件的型號、規格、參數！

c）嚴禁帶電開蓋！

d）嚴禁無水時加電空燒！加水時必須先關掉電源！

e）嚴禁損傷防爆面！

十、包裝

1．包裝箱用木箱，產品在箱內安放牢固并應有防潮防震措施。

2．包裝箱內應有下列文件和附件：

a. 裝箱單；

b．產品合格證；

c．使用說明書（應符合GB9969.1-2008的規定）。

十一、運輸

在運輸過程中不允許碰撞或重壓，并應防止雨水侵入。

十二、貯存

應貯存在通風良好的庫房內，室內不得有腐蝕性氣體或蒸氣，工作溫度為-20℃～40℃，相對濕度不大于95%（25℃）。

十三、質量保證

產品自出廠日起，一年內出現質量問題，包修、包換。
