信息傳送內容	數據
支持網絡	802.11bng
發射功率	13.5DB（W）
短信息模式	都可以
外形尺寸	25*18（mm）
品牌	海凌科HI-link
型號	HLK-M35





此產品只包含模塊（不含天線等配件）



初次購買建議購買含底板的測試套件（開發套件包含M35模塊+底板+天線+PCB小天線）

//item./item.htm?spm=a230r.1.14.8.Zf3t5o&id=43382637828&ns=1&abbucket=13&_u=n1eem1g84f8#detail

點擊下圖購買套件



此模塊為已開發好系統的現成模塊，不需二次開發，即可

使用；有別于其他廠家提供的未開發產品。

臺灣**新嵌入式WIFI方案支持天線外置和內置選擇支持插針和貼片兩種方案小體積 25*18MM超低功耗的WIFI模塊**省電）啟動時間1秒**支持802.11 b/g/n協議支持 市面上所有WIFI加密方式無需任何用戶驅動，對用戶單片機只需要當成普通串口使用支持AP(熱點)/STA(WIFI節點)支持 TCP Server/TCP Client/UDP Server/UDP Client工作方式支持DHCP DNS HTTP**應用層協議支持串口AT指令配置（支持串口工具配置）局域網內支持搜索協議查找模塊支持Smartlink智能聯網功能，用手機APP控制模塊一鍵連接普通無線路由器通過CE/FCC認證，符合ROHS標準                                2014隨著智能家居市場的**式增長，大家普遍認為智能家居是大勢所趨，數據家預測2016年智能家居市場將超過萬億，為了分享這塊大蛋糕，為了給您的產品插上騰飛的翅膀，串口WIFI模塊將是您的不二之選。

深圳市海凌科電子為了適應市場的需求，經過多年的市場經驗和技術累積，于2014年年底推出的**新智能家居嵌入式串口WIFI模塊，型號：HLK-M35。

2014年的串口WIFI市場魚目混雜，有很多商家為了獲取眼前的暴利，推出很多劣質商品來**消費者，請認準勤懇務實的品牌-海凌科。

會說話的不是人  是好的產品   海凌科電子-用產品說話



模塊特點：

超小體積，大小只有25*18mm超低功耗的WIFI模塊**省電）啟動時間1秒**支持802.11 b/g/n協議支持 市面上所有WIFI加密方式無需任何用戶驅動，對用戶單片機只需要當成普通串口使用支持AP(熱點)/STA(WIFI節點)支持 TCP Server/TCP Client/UDP Server/UDP Client工作方式支持DHCP DNS HTTP**應用層協議支持串口AT指令配置 局域網內支持搜索協議查找模塊支持Smartlink智能聯網功能，用手機APP控制模塊一鍵連接普通無線路由器通過CE/FCC認證，符合ROHS標準

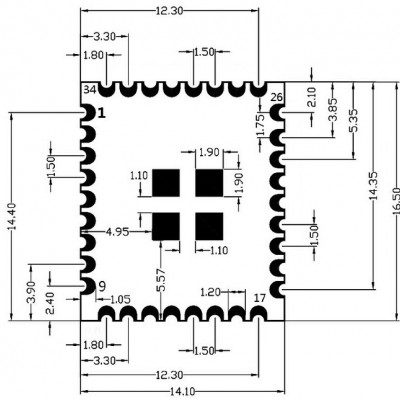

 尺寸圖







應用領域：

手持設備 **式的智能家居市場物聯網應用工業控制便攜式無線通訊產品醫療設備玩具



MTK獨有的

智能鏈接功能（smart link功能），讓物聯網WIFI模塊上電后根據手機內所鏈接到的家庭路由器，

共享家庭路由器的WIFI賬戶密碼 和鏈接模式給我們的WIFI模塊，讓WIFI模塊

迅速鏈接到路由器上，并動態獲得IP地址。

  我們提供手機端一鍵配置的APP和源碼，方便客戶嵌入到產品中

產品技術規格：

基本參數
網絡標準	無線標準：IEEE 802.11n、IEEE 802.11g、IEEE 802.11b
無線傳輸速率	11n:**高可達150Mbps 11g:**高可達54Mbps 11b:**高可達11Mbps
接受靈明度	-70dBm(802.11n)
頻率范圍	2.4-2.4835G
發射功率	12-15DBM
接口	串口、GPIO
天線
天線類型	外接天線
功能參數
WIFI工作模式	無線網卡/無線接入點
無線安全	無線安全功能
	64/128/152位WEP加密
	WPA-PSK/WPA2-PSK、WPA/WPA2安全機制
串口轉網絡
**高傳輸速率	115200bps
TCP連接	**大連接數4
UDP連接	**大連接數4
其它參數
狀態指示燈	狀態指示
環境標準	工作溫度：-20-70℃
	工作濕度：10%-90%RH（不凝結）
	存儲溫度：-40-80℃
	存儲濕度：5%-90%RH（不凝結）
其它性能	頻段帶寬可選：20MHz、40MHz，自動



<說明> ：

MCU  用戶單片機、串口設備或串口芯片。接口電平為3.3V TTL 。RX/TX  模塊串口數據的收、發信號。  RESET(K2）  復位按鍵，按一下按鍵，模塊會重新啟動。 WIFI_LED  WIFI指示燈。狀態如下：正常啟動：閃爍連接上網絡：熄滅有數據通信：閃爍 Exit/Default (K1)  短按：退出透傳。長按（超過6秒）：恢復出廠設定。



HLK-M35模塊即可以配置成一個無線STA，也可以配置成AP。從而可以實現串口轉WIFI STA及串口轉WIFI AP。







〈說明>:



AP：即無線接入點，是一個無線網絡的中心節點。通常使用的無線路由器**是一個AP，其它無線終端 可以通過AP相互連接。



STA：即無線站點，是一個無線網絡的終端。如筆記本電腦、PDA等。



1》工作在STA的模式下

這是一種基木的組網方式，由一個AP和許多STA組成，如下圖。其特點是AP處于中心地位，STA之間的相互通信都通過AP轉發完成。該模式下，WIFI模塊工作在STA(CLIENT)模式。通過適當?shù)脑O置，COM的數據與WIFI的網路數據相互轉換。  如下圖

2》 工作在AP的模式下



HLK-M30工作在AP模式下，手機、PAD、電腦等設備可以直接連上模塊，可以很方便對用戶設備進行控制（如下圖）
