產地	廣東
傳輸速率	18DBm（W）
端口類型	UART/SPI
覆蓋范圍	300米
網絡類型	wifi
總線接口	UART/SPI
總線類型	UART/SPI
OEM	否
適用網絡類型	wifi
品牌	紅心物聯

深圳智能家電wifi模塊批發-低功耗智能藍牙wifi模塊生產廠家

 深圳智能家電wifi模塊批發-低功耗智能藍牙wifi模塊生產廠家

產品資料下載

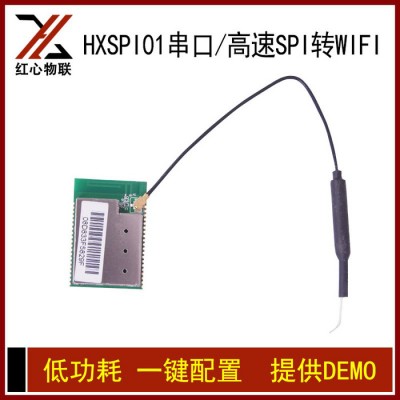

HXSPI01工業級串口轉wifi高速率SPI轉wifi模塊資料: //www.hx-wulian.com/archives/625

接口

郵票孔式接口，間距50mil 8個GPIO@SPI；6個GPIO@UART I2C 4路ADC H-SPI SDIO L-SPI UART 5個獨立GPIO

無線

支持IEEE802.11b/g/i無線標準 支持頻率范圍：2.412~2.484 GHz 支持基礎網（Infra）支持多種安全認證機制： OPEN/WEP64/WEP128/ TKIP/CCMP(AES) OPEN/WEP/WPA-PSK/WPA2-PSK 支持快速聯網模式（指定信道與BSSID） 支持無線漫游 支持Sleep節能模式（PS-POLL方式） 支持Standby節電模式 支持WPS功能 支持自組網（Adhoc）： 支持OPEN、WEP加密認證 支持網絡不存在時自動創建 支持軟AP 支持OPEN、WEP、WPA-PSK、WPA2-PSK加密認證 最多支持4個station連接 支持STA節能（PS-POLL方式）

其他

支持SPI、SDIO、UART接口通信 支持高速SPI數據接口，接口速率最高到50Mbps 支持高速SDIO數據接口，接口速率最高到50Mbps 支持UART數據接口，接口速率1200 - 2Mbps 支持用戶可編程的GPIO控制 支持命令工作模式 基于HEX編碼的精簡指令協議(SPI、SDIO接口) 基于ASCII編碼的AT+指令協議（UART接口） 支持自動工作模式 基于參數配置方式 支持多種網絡協議：TCP/UDP/ICMP/DHCP/DNS/HTTP 支持DHCP Server、DNS Server 支持可擴展的WEB服務器 內置參數配置和固件升級網頁 支持用戶自定義網頁 支持基于瀏覽器和串口方式的參數配置 支持基于瀏覽器和串口方式的固件在線升級 支持基于串口方式的模塊生產測試

外部特征



參數規格

	項 目	參 數
無線部分	無線標準	IEEE802.11b/g/i
	頻率范圍	2.412~2.484 GHz
	接收靈敏度	802.11b: -82 dBm @ 11Mbps （typical） 802.11g: -68 dBm @ 54Mbps（typical）
	數據速率	802.11b: 1,2,5.5,11 Mbps 802.11g: 6,9,12,18,24,36,48,54 Mbps
	調制方式	DSSS, OFDM, DBPSK, DQPSK, CCK, QAM16/64
	輸出功率	802.11b: 15±2 dBm（typical） 802.11g: 10±2 dBm（typical）
	天線接口	IPX/微帶天線
硬件部分	接口類型	SPI/UART/GPIO
	接口速率	20Mbps@SPI(max) 2Mbps@UART(max)
	工作電壓	3.3±0.3 V
	功 耗	RX：130mW TX：265mW
	工作濕度	5%~90%（無凝結）
	存儲溫度	-55~+125 ℃
	工作溫度	-40~+85℃
	外形尺寸	22mm×33mm
軟件部分	網絡類型	Infra/Adhoc/AP
	認證方式	WEP/WPA-PSK/WPA2-PSK
	加密方式	WEP64/WEP128/TKIP/CCMP(AES)
	WPS功能	WPS
	節能機制	PS-POLL/Standby
	網絡協議	TCP/UDP/ARP/ICMP/DHCP/DNS/HTTP
	接口協議	精簡指令協議 AT+指令集

本產品是基于SOC單芯片設計的表貼式SPI無線產品模塊，形成新的SPI接口網卡，型號為HX-SPI01 wif模塊，是一款單芯片設計的表貼式SPI無線模塊產品應用于各種嵌入式設備
