槽數	2
長度/外形尺寸	超聲波清洗槽尺寸：450×350×300(mm)
電壓	380
工作方式	自動
類型	其它
適用領域	其它
適用于(用途)	工業用
超聲清洗頻率	28
品牌	天星

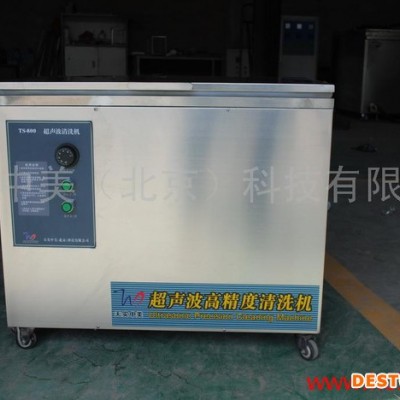

型號	TS-S800雙工位超聲波清洗機
適用星級	所有星級

一、        基本要求：

l        清洗工件：軸承等黃油件。

l        工件規格：低于430×300×280(mm)的軸承件。

l        清洗目的：清除零部件內外表面附著的黃油、雜質。

  二、       技術方案及指標 （一）、清洗池部分： 1.    超聲波清洗槽尺寸：450×350×300(mm)；加熱槽尺寸：450×350×300（mm）； 2.    超聲總功率：0.8KW；                   超聲波頻率：28KHｚ；

3.    采用底部螺柱焊接工藝，振板尺寸：450×350×110mm（內裝8個100W的換能器），沿清洗槽底部長度方向雙側相對放置。

4.    振板材質：1Cr18Ni9Ti   振板厚度：2mm 5.    清洗槽材**質304不銹鋼，材料厚度2.0mm

6.    清洗槽:采用不銹鋼框架式結構,帶加強筋,外部為封閉式不銹鋼拉絲板,材料厚度為0.8mm。內外槽中間添加保溫材料。

7.    清洗槽的有效容積：47L。

8.    壽命參考：關鍵元件超聲波換能器在無非正常因素干擾情況下，理論工作時間可達2萬小時。

（二）、控制部分： 1.     采用單電源驅動板（參考）完成總電源控制及超聲波控制。 2.     1個超聲波電源單元控制驅動底部振板，并分別帶有啟動、停止開關。 3.     電源技術為IGBT-Ⅲ代**技術，主要功率元件選用日本富士、德國西門康產品， 控制部分采用日本東芝、日立、富士及美國MOTOROLA公司芯片。 4.     電源控制柜主體顏色為白色皺。 5.     雙儀表控制兩槽溫度，自動恒溫。   （三）、加熱部分：

1.     采用電熱管加熱

電加熱管規格為：超聲波清洗池2KW×1，加熱池功率為3KW×2。共計8KW，不銹鋼材質。。   （五）、注液與排放：

1.      注液：用1.5"不銹鋼管加注清洗液，加注口置于溢流口的對向，并與溢流口平齊，同時配帶相應的進出口控制閥（球閥）。

2.      排放：2"排放管，排水口置于清洗池底部，清洗池的底板二維傾斜，以便于池底污物的徹底排出。

  （六）、管線布置：

1.    振板的電源線從清洗槽上的側壁穿出，加法蘭固定，并穿過清洗機外封板，與水溫傳感器傳輸線、高頻換能器線束等集中通過管線引至電源控制柜。

2.    電加熱管位于清洗池底部兩邊，側立布置。

3.    為保護水溫傳感器，將其布于清洗池之外。

4.    未列事項可根據現場情況布置。

（七）、噪聲： 符合工業衛生標準，低于70分貝。  (八)、圖樣:

三、       產品優點：

1、           相比傳統水噴式黃油清洗機避免了清洗機堵塞噴嘴的優點。性能穩定。

2、           環保性比一般黃油清洗機高。可循環使用性強。

3、        外觀比一般傳統黃油清洗機大方，美觀。
