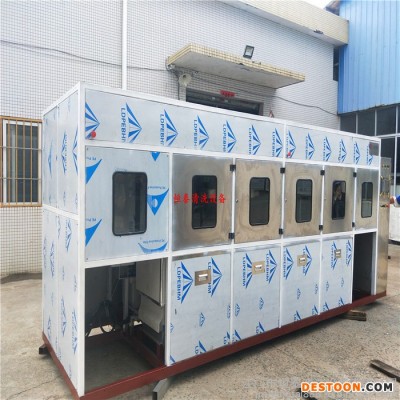

恒泰HTA-6850自動龍門單臂封閉式三槽鋁件超聲波清洗機

一、設備名稱：自動龍門單臂封閉式三槽超聲波清洗機

二、設備型號：HTA-5120

三、設備用途：用于金屬類工件清洗；

徹底清除鋁材質工件內外表面的油污、鋁屑、粉塵等。

清洗節拍：在3～30分鐘范圍內調節。 咨詢熱線：176 7065 3698 譚

工作程序：設計為工件從左進右出。

四、設計依據：

以用戶提供的清洗籃外形尺寸：(L)1000×(W)850×(H)600（mm）為設計標準。

    單件零件重量：≤25Kg。

五、設備清洗工藝分布：

5.1工藝流程：

小車進料→溶劑超聲波清洗→市水超聲波漂洗→市水鼓泡漂洗→小車出料

六、設備結構組成：

該清洗系統主要由超聲波發生器、超聲波換能器、超聲波震板裝置、超聲波清洗槽、超聲波漂洗槽、市水漂洗槽、儲液槽、預熱槽、循環過濾系統、自動溫控加熱系統、進出料輸送小車、電腦龍門單臂機械手、底盤與機架、操作面板和控制系統等組成。

七、設備描述：

該清洗機是一個全自動清洗設備，清洗過程由可編程序控制器(PLC)微機控制，6個

由**進口304不銹鋼材質制作的超聲波清洗槽、超聲波漂洗槽、市水漂洗槽、二

個儲液槽、一個預熱槽組成的一條連續工作的清洗系統。操作者在清洗機的左側將

盛有清洗籃的進料小車(清洗籃里裝有清洗工件)推入在進料工位，電腦龍門單臂機

械手將清洗籃依次送往各工序段，對工件進行多級清洗處理后，將清洗籃卸在出料

輸送小車上；操作者在清洗機的右側出料工位將小車拉出，從清洗籃中將清洗好的

工件取出，完成一次清洗過程，周而復始，不斷循環。

具體結構見附圖和以下的說明。
