安裝型式	固定
材質	6063
類型	串片
散熱方式	熱對流
形式	板式暖氣片
顏色	白色
品牌	恒順杰
型號	1206# 散熱器（RoHS）SRQ-A104xB80xH51xJ6xP1.5
加工定制	是
質量認證	ce
原理類型	電熱散熱器

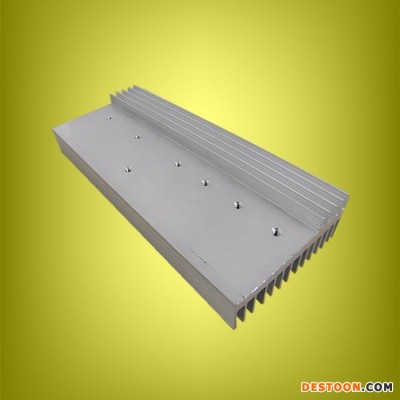

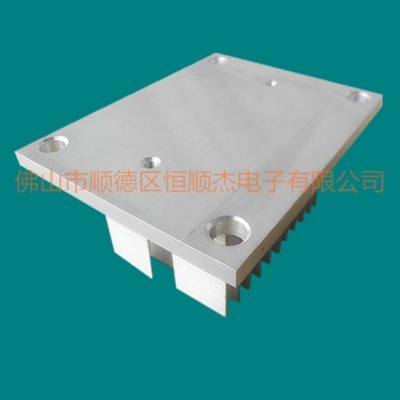

品      牌：恒順杰                                     型      號：散熱器 1206#
規      格：散熱器（RoHS）SRQ-A104xB80xH51xJ6xP1.5
材      質：6063鋁材                                 表面處理：面談
加工定制：是                                           安裝型式：螺絲固定

牌號:6063    標準:GB/T 3191-1998
6063的密度為2.69g/cm3。
6063的硬度是8-10WB。

適用溫度
6063鋁合金的融化溫度是655度以上,6063鋁型材擠壓溫度是棒溫490-510,擠壓筒420-450,一般來說,每個擠型材的溫度設計都不一樣的,但大概都是在這個范圍:模溫470-490,根據自身的狀況來設定!

物理性能
化學成份
鋁 Al :余量  硅 Si :0.20~0.6  銅 Cu :≤0.10  鎂 Mg:0.45~0.9  鋅 Zn:≤0.10
錳 Mn:≤0.10  鈦 Ti :≤0.10  鉻 Cr:≤0.10  鐵 Fe: 0.000~ 0.350
注:單個:≤0.05;合計:≤0.15[2]

力學性能
抗拉強度 σb (MPa):≥205
條件屈服強度 σ0.2 (MPa):≥170
伸長率 δ5 (%):≥9
注 :棒材室溫縱向力學性能[3]
試樣尺寸:棒材直徑(方棒、六角棒內切圓直徑)≤25

選擇合適的散熱器，不僅與散熱器的大小有關，而且和地域、環境、溫度（季節）、通風條件及安裝密度等因素有關。SSR的底板與散熱器連接處均勻涂超導熱硅脂。   散熱器效果的參考標準：SSR的底板與散熱器相連接的接觸面溫度不得超過80℃。
模塊散熱器選擇
用戶選配散熱器時，必須考慮以下因素：
① 模塊工作電流大小，以決定所需散熱面積；
② 使用環境，據此可以確定采取什么冷卻方式——自然冷卻、強迫風冷、還是水冷；
③ 裝置的外形、體積、給散熱器預留空間的大小，據此可以確定采用什么形狀的散熱器。 一般而論，大多數用戶會選擇鋁型材散熱器。為方便用戶，對我公司生產的各類模塊，在特性參數表中都給出了所需散熱面積。此面積是在模塊滿負荷工作且在強迫風冷時的參考值。
下面給出散熱器長度的計算公式：
模塊所需散熱面積＝（散熱器周長）×（散熱器長度）＋（截面積）×２
其中，模塊所需散熱面積為模塊特性參數表中給出的參考值，散熱器周長、截面積可以在散熱器廠家樣本中查到，散熱器長度為待求量。
在使用功率器件時**的是如何使其產生的熱量有效地散發出去，以獲得高可靠性。散熱的**一般方法是把器件安裝在散熱器上，散熱板將熱量輻射到周圍的空氣中去，以及通過自然對流來散發熱量。
一般地說，從散熱器到周圍的空氣的熱流量（P）可由下例表示。
P=hAη△T式中    h為散熱器總的傳熱導率（W/cm2℃），A為散熱器的表面積（cm2），η為散熱器效率，△T為散熱器的**高溫度與環境溫度之差（℃）。
上式中h是由輻射及對流來決定，η是由散熱器的形狀來決定。    總之，散熱器的表面積越大，與環境溫度之差越大，散熱板的熱量輻射越有效。
（1）輻射散熱 下述近似式表示輻射散熱 hr=2.3×10-11×ε(△T/2+237)3(W/cm2℃)式中 ε是表面輻射率，隨散熱器的表面狀況而變化。表面研磨光潔的產品ε=0.05～0.1也**是說輻射率極差。然而，散熱器表面涂以涂料，經氧化可使ε=1
（2）對流散熱 功率器件安裝在裝置的框架上時，采用對流散熱比輻射散熱更有效。在一個大氣壓的空氣中，采用對流散熱器的傳導率近似地由下式表示。hc=4.3×10-4×（△T/H）1/4（W/cm2℃） 式中，H是散熱垂直方向的高度。散熱器的間隔高定在H1/4（cm）之內。總之，散熱器的垂直方向長于水平方向更為有效。
（3）散熱器效率η   若用薄材料制成散熱器，則離熱源越遠，表面溫度越低，散熱效果也越差。上述公式是假定溫度都是均勻分布的，而實際上在散熱板的邊緣部位表面溫度越低。
這種由散熱器本身溫度確定的系數**是散熱器效率，它表示散熱板實際傳遞的熱量與器材安裝部位**高溫度視為均勻分布時的熱量之比。
η主要是由所用散熱器的材料大小與厚度來決定的。一般地說，熱傳導率高的材料如鋁（2.12W/cm2℃）及銅（3.85W/cm2℃）（0.46W/cm2**相當差了。 另外，散熱器的厚度以厚些為好，并以跟散熱器的長度平方成比例為**。 根據上述各點，適用于功率器件的散熱器應滿足下列要求：

（Ⅰ）表面積盡可能大些。 （Ⅱ）散熱器表面陽極氧化，發黑處理。 （Ⅲ）散熱器配置應使空氣易于流通，以長邊取垂直方向為佳。 （Ⅳ）使用熱傳導率良好的鋁及銅作為散熱器材料。 （Ⅴ）散熱器厚些為好，厚度與長度平方成比例。

安裝散熱器的幾點注意事項

1． 在保證半導體功率器件工作時的實際結溫小于**大結溫情況下，應盡量選用體積小，重量輕的規格。
2． 散熱效果優劣與安裝工藝有密切關系，安裝時應盡量增大功率器件與散熱器的接觸面積，降低接觸熱阻，提高傳熱效果。
3． 如果把接觸熱阻降的更小些，安裝時在功率器件與散熱器之間加一薄薄的導熱硅脂，可以降低熱阻25～30%。
4． 安裝時需要在器件與散熱器之間墊導熱或絕緣墊片，建議采用低熱阻材料，如紫銅箔、鋁箔或薄云母、聚脂薄膜。

5． 當安裝一個器件時，其安裝孔（或組孔）置于散熱器基面的中心（L/2）位置。當安裝兩個或兩個以上器件時其安裝孔（或組孔）位置在散熱器基面中心線上均布（L/2n）位置。

6． 緊固器件時需保證螺釘扭力一致。

7． 功率器件與散熱器安裝好后，不宜再對功率器件和散熱器進行機械加工或整形，否則會產生應力，增加接觸熱阻。
8． 單面肋片式散熱器，適于在設備外部（如安裝在機箱外部）作自然風冷，即利于功率器件的通風散熱又可降低機內溫升。
9． 自然冷卻后，應使散熱器的斷面平行于水平面的方向；強制風冷時，應使氣流的流向平行于散熱器的肋片方向。
