加工定制	是

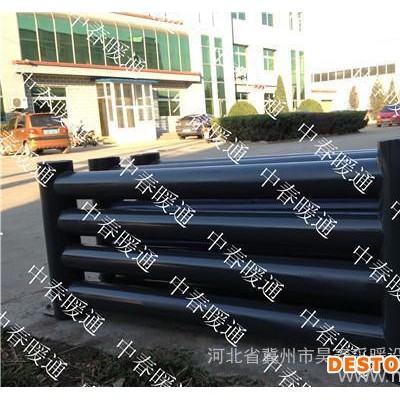

名稱	光排管散熱器
規格	D133-5-4
材質	鋼
工作壓力	高壓
售后服務	質保兩年
經營模式	生產加工
品牌	中春牌
型號	D133-5-4
用途/使用范圍	適用于大型車間、廠房、礦區等供暖場所



        本公司供應其他水暖五金是 鋼 光排管散熱器 D133-5-4，質量保證，歡迎咨詢洽談。



        網址：http:hebeisanreqi.com 24小時免費在線咨詢：751194822 免費咨詢電話：18631811018 0318-8636713 昊春公司












        工業暖氣片性能及優勢：



        工業翅片暖氣片是散熱器行業近幾年開發研制的一種由翅片管、光管插接焊為一體的散熱效能高、承壓高、節能的一種暖氣片，它的規格型號分為40--114不等，主要使用于溫室、大型廠房、辦公一體車間，由于管徑粗，容水量大，散熱量高，外圍翅導熱效果好，是一般散熱器散熱量的幾倍甚至幾十倍，能在成本上大大的節約，是眾多工業取暖的理想選擇。



        我公司在工業翅片管在原有散熱效果好的基礎上，開發研制了不使用老套的擋板做封頭，更換為大于散熱器主管的光管為封頭，在原有散熱量基礎上不僅僅又一次提高了散熱效果，關鍵的是散熱器承壓能力增加，散熱器管徑比較粗，供水試壓瞬間壓力大，避免老套的擋板封頭突鼓爆裂的眾多現象。



        隨著日新月異高科技的發展，暖氣片散熱器行業也有了很大的改觀，不在是之前笨拙的鑄鐵暖氣片，且散熱效果又不理想，造價高不說，工藝特別的繁瑣,鑄造工藝，對環境污染造成的危害很大，冀州市的很多鑄造廠，鑄件廠在2013年年末霧霾連續半個月不下的情況下都被關閉了。近幾年來鋼鋁復合暖氣片，鋼柱暖氣片，表面靜電噴涂暖氣片發展的很快，都很普及，價格經濟外形且美觀，使用年限長，且環保，對現在的高生活品質實現了既能取暖，有美觀，且環保一舉三得，而大型的車間，礦區，廠房的取暖也隨著暖氣片的發展而日益替換著，原來車間安裝的串片替換了現在的翅片，省了雜片，傳片等很多工序，直接是光管纏繞成型翅片管，原來的鑄鐵片更換成光排管暖氣片，不僅僅是大大的提高了功率，且使用安裝上都很便捷，是鑄鐵片價格的1/3。 光排管暖氣片的發張歷程 從2002年3月實行了國家圖集96k402-2光面排管散熱器A型號通蒸汽型，光面排管B型散熱器，大大的降低了暖氣片的造價，從而車間礦區取暖光排管代替了之前所有型號的暖氣片，可以說光面排管散熱器是車間礦區大型廠房暖氣片取暖器的“形象代言”。



        光排管散熱器暖氣片及光排管管道安裝



        光排管散熱器中春國標排管散熱器暖氣片統一編號GJBT-380 圖集號96k402-2 光排管散熱器元圖集號：96T922



        A型蒸汽排灌散熱器



        注：1、中春國標光排管散熱器制造完畢后進行水壓試驗，昊春公司全部為2遍試壓，試驗壓力為工作壓力的1.5倍，不得小于0.7mpa，公司全部100%試壓合格出廠，質保兩年，質保期內有任何產品質量問題，均可以無條件免費更換。



        2、昊春公司中春國標排管散熱器型號表示方法：中春牌X--X--X 中春牌排管的外徑--排管長度--排管數量。



        3、中春牌排管散熱器長度一般標準是L=1.5米，2米，2.5米，3米，3.5米4米 4.5米 5米 5.5米 6米。



        4、中春國標排管散熱器接管尺寸及連接方式由工程設計定。



        5、中春國標排管散熱器A型光排管散熱器尺寸表




































































中春國標A型蒸汽光排管散熱器尺寸表
排管排數	四排	五排	四排	五排	四排	五排	四排	五排
D	D45×3                                                                   中春國標		D57×3.5                                                                   中春國標		D76*3.5                                                                   中春國標		D89*3.5                                                                   中春國標
D1	D89*3.5                                                                   中春國標		D108*4                                                                   中春國標		D133*4                                                                   中春國標		D159*4.5                                                                   中春國標
B	90	90	110	110	140	140	160	160
H	395	485	467	577	576	716	649	809
中春國標A型散熱器材料明細表
件號	名稱		材料	規格	尺寸	數量	重量（kg)	備注
1	中春國標                                                                   堵板		Q235	6	X	4	--
2	中春國標                                                                   立管		10	6	X	2	--
3	中春國標                                                                   排管		10	6	X	4/5	--








        昊春公司換熱器工作原理它主要是用于干燥系統中空氣加熱，是熱風裝置中的主要設備，散熱器采用的熱介質可以是蒸汽或熱水，也可用導熱油，蒸氣的工作壓力一般不超過0.8Mpa，熱空氣的溫度在150℃以下。 翅片式散熱器主要由空氣流向間的三排并列螺旋翅片管束組成，SRZ型散熱翅片管束的加工工藝是反0.5＊10毫米的鋼帶用機械繞片方法，繞在18毫米無縫鋼管上，然后進行熱鍍鋅，也可用不銹鋼管及不銹鋼帶制成全不銹鋼散熱器，SRL型散熱器則是用鋼管和鋁帶軋制的翅片散熱器，其單位長度的散熱面積比SRZ型的更大。 因采用機械繞片，散熱翅片與散熱管接觸面大而緊，傳熱性能良好、穩定，空氣通過阻力小，蒸氣或熱水流經鋼管管內，熱量通過緊繞在鋼管上翅片傳給經過翅片間的空氣，達到加熱和冷卻空氣的作用。當然，您也可以查詢一下，這個網站，上面也有。空調蒸發器編輯



        空調蒸發器的作用是利用液態低溫制冷劑在低壓下易蒸發，轉變為蒸氣并吸收被冷卻介質的熱量，達到制冷目的。



        目錄1分類



        ? 臥式蒸發器



        ? 立管式蒸發器



        2排管類型



        ? 冷卻排管



        ? 蛇管式排管



        ? U形排管



        3冷風機



        1分類編輯根據被冷卻介質的種類不同，蒸發器可分為兩大類：



        (1)冷卻液體載冷劑的蒸發器。用于冷卻液體載冷劑——水、鹽水或乙二醇水溶液等。這類蒸發器常用的有臥式蒸發器、立管式蒸發器和螺旋管式蒸發器等。



        (2)冷卻空氣的蒸發器。這類蒸發器有冷卻排管和冷風機。



        臥式蒸發器



        其與臥式殼管式冷凝器的結構基本相似按供液方式可分為殼管式蒸發器和干式蒸發器兩種。臥式殼管式蒸發器廣泛使用于閉式鹽水循環系統。其主要特點是：結構緊湊，液體與傳熱表面接觸好，傳熱系數高。但是它需要充入大量制冷劑，液柱對蒸發溫度將會有一定的影響。且當鹽水濃度降低或鹽水泵因故停機時，鹽水在管內有被凍結的可能。若制冷劑為氟利昂，則氟利昂內溶解的潤滑油很難返回壓縮機。此外清洗時需停止工作。干式氟利昂蒸發器 主要區別在于制冷劑在管內流動，而載冷劑在管外流動。節流后的氟利昂液體從一側端蓋的下部進入蒸發器，經過幾個流程后從端蓋的上部引出，制冷劑在管內隨著流動而不斷蒸發，所以壁面有一部分為蒸氣所占有，因此，它的傳熱效果不如滿液式。但是它無液柱對蒸發溫度的影響，且由于氟利昂流速較高(≥4m/s)，則回油較好。此外，由于管外充入的是大量的載冷劑，從而減緩了凍結的危險。這種蒸發器內制冷劑的充注量只需滿液式的1/2～l/3或更少，故稱之為“干式蒸發器”。



        立管式蒸發器



        立管式和螺旋管式蒸發器的共同點是制冷劑在管內蒸發，整個蒸發器管組沉浸在盛滿載冷劑的箱體內(或池、槽內)，為了保證載冷劑在箱內以一定速度循環，箱內焊有縱向隔板和裝有螺旋攪拌器。載冷劑流速一般為0.3～0.7m/s，以增強傳熱。



        這兩種蒸發器只能用于開式循環系統，故載冷劑必須是非揮發性物質，常用的是鹽水和水等。如用鹽水，蒸發器管子易被氧化，且鹽水易吸潮而使濃度降低。這兩種蒸發器可以直接觀察載冷劑的流動情況，廣泛用于以氨為制冷劑的鹽水制冷系統。



        2排管類型編輯冷卻排管



        冷卻排管是用來冷卻空氣的一種蒸發器。廣泛應用于低溫冷藏庫中，制冷劑在冷卻排管內流動并蒸發，管外作為傳熱介質的被冷卻空氣作自然對流。



        冷卻排管最大的優點是結構簡單，便于制作，對庫房內貯存的非包裝食品造成的干耗較少。但排管的傳熱系數較低，且融霜時操作困難，不利于實現自動化。對于氨直接冷卻系統用無縫鋼管焊制，采用光管或繞制翅片管；對于氟利昂系統，大都采用繞片或套片式銅管翅片管組。



        蛇管式排管



        蛇管式頂管重力供液或氨泵供液均可；單排和雙排蛇管式墻排管可用于下進上出式的氨泵供液系統及重力供液系統，對單根蛇管式排管還可用于氨泵上進下出供液系統和熱力膨脹閥供液系統。



        蛇管式排管的優點是結構簡單，易于制作，存液量較小，適用性強。其主要缺點為排管下段產生的蒸氣不能及時引出，必須經過排管的全長后才能排出，故傳熱系數小，汽液二相流動阻力大。



        U形排管



        常用的U形排管由兩層或四層光滑無縫鋼管構成。



        U 形頂排管優點是結霜比較均勻，制作和安裝較方便，充液量小，約占其容積的50%，適用重力供液系統和氨泵下進上出氨制冷系統，在冷庫中獲得較廣泛的應用。但其占據庫房的有效空間較多，且上層排管不易除霜。



        3冷風機編輯冷風機多是由軸流式風機與冷卻排管等組成的一臺成套設備。它依靠風機強制庫房內的空氣流經箱體內的冷卻排管進行熱交換，使空氣冷卻，從而達到降低庫溫的目的。



        冷風機按冷卻空氣所采用的方式可分為干式、濕式和干濕混合式三種。其中，制冷劑或載冷劑在排管內流動，通過管壁冷卻管外空氣的稱為干式冷風機；以噴淋的載冷劑液體直接和空氣進行熱交換的，稱為濕式冷風機；混合式冷風機除冷卻排管外，還有載冷劑的噴淋裝置。下面介紹冷庫廣泛使用的干式冷風機。



        冷庫常用的干式冷風機按其安裝的位置又可分為吊頂式和落地式兩種類型。它們都由空氣冷卻排管，通風機及除霜裝置組成，且冷風機內的冷卻排管都是套片式的。大型干式冷風機常為落地式。



        五、空調蒸發器



        產品特點：該產品為空調用蒸發器。內螺紋管，內表面積大，百頁窗口通風效果好，波紋片散熱面積大。由彎曲的U形管穿過翅片，經脹管、焊接而成。



        產品用途：空調制冷配套。



        系列產品 空調蒸發器（GB）



        主要原材料： 蒸發器￠7內螺紋銅管；冷凝器￠7.94或￠9.52銅管（內螺紋或光管）；鋁箔（光箔或親水膜）片形狀有橋片、百葉窗、波紋片￠7管蒸發器孔：排距：21，列距：12.7；￠9.52管蒸發器及冷凝器孔：排距：25，列距：21.65；￠7.94管蒸發器及冷凝器孔：排距：22，列距：19.05



        結構形式： 由彎曲成形的U形管穿過翅片，經脹管，焊接而成。



        熱交換方式及性能： 制冷劑←→銅管←→波紋片，內螺紋管，內表面積大，百葉窗口通風效果好，波紋片散熱面積大



        表面處理： 無



        內部質量： 無泄漏，含水量≦50mg/㎡ 含塵量≦30mg/㎡



        產品系列： 展開：1、￠9.52規格900W*1000H*21.65T；2、￠7.94規格794W*1200H*19.05T；3、￠7規格756W*1200H*12.7T；4、配套空調為1-6HP，具體型號有23，25，32，35，45，50，60，70，76，120，130
