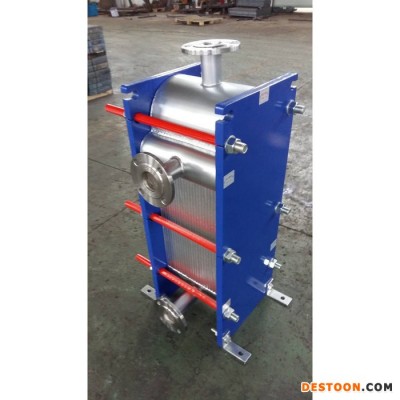

板式換熱器簡介

板式換熱器是由框架、傳熱板片組及夾緊螺栓等主要部件組成。

框架包括一個固定壓緊板和一一個活動壓緊板，由上導桿與下導桿支撐，在另一端有一支柱。壓制成的波紋板片懸掛在兩板之間的導桿上，移動活動壓緊板將板片組壓緊，再用一組夾緊螺柱將固定壓緊板和活動壓緊板夾緊至一-定尺寸。兩種介質經固定(或活動)壓緊板上法蘭孔流入由波紋板片組成的各自通道，熱交換后介質再由固定(或活動)壓緊板上的法蘭孔流出。固定壓緊板、活動壓緊板、支柱及導桿均為低碳鋼。考慮到用戶的多種使用要求，框架設計有多種型式，主要有雙支撐框架式和常用的落地式等，也可根據用戶的要求更改框架的型式。

傳熱板片是板式換熱器的核心部件之一。波紋板片通過一次壓制成型，合理的波紋設計增加了板片有效傳熱面積，使流體順波紋通過時形成湍流，強化了傳熱過程。裝配時波紋與波紋相交成大量接觸抗點，大大提高了板片組的剛度，因此能承受較高的壓力。每塊板片作為- -個傳熱面，在密封墊的作用下，板片的兩側分別有冷熱介質通過，進行換熱。板片上有四個分配液體的孔，孔及板片四周裝有密封墊片，限制介質在板片組內流動，各板片形成平行的通道，流經里面的兩種介質，作換熱效果的方向流動，為適應多種腐蝕性較強的介質，波紋板片材料有:工業純鈦TA1，用于海水或其它腐蝕性介質;多種不銹鋼，用于淡水、飲用水、油類及其它非腐蝕性介質。

在波紋板片的密封槽上裝有密封墊片，密封墊片設計成雙道密封結構，并且有信號孔。當介質如從道密封泄露時，可從信號孔泄出設備之外，便能及早發現問題加以解決，不會造成兩種介質的混合。密封墊片可根據不同的流體和操作溫度選用不同的膠種。

山東龍赫水暖設備有限公司因經營業務發展需要由原濟南張夏水暖設備制造廠（成立于2003年）發展升級而來，公司位于風景秀麗的泉城濟南南郊-張夏工業園內，占地面積20000m2，建筑面積15000m2,本廠員工368人，總資產1.8億元、“省級高新技術企業”、 “給水暖通區域性支柱產業”。
本公司具有一、二類壓力容器設計制造許可證、無壓鍋爐設計制造、消防設備制造許可證，省級技術開發中心，本公司擁有自營進出口權，并全面通過ISO9001國際質量體系認證。
本公司主營一、二類壓力容器、供水消防設備:各類工業及民用換熱器、換熱站、地(水)源熱泵、工業循環水處理設備、軟化水設備、消毒設備，并承攬各類工業廢水處理工程、生活污水處理工程、中水回用工程及大型的建筑安裝及工業裝工程。
本廠技術力量雄厚，擁有專業的設計研究院，有教授級高工5人，工程技術人員36人，是省級技術開發中心，省級高新技術企業，山東大能源研究基地，是中國空調制冷協會會員，本戶心以知名品牌**的服務贏得國內外客戶的支持與信賴，并遠銷十幾個地區。
本公司在新世紀里將以全新的體制、高效的管理、精良的技術、-流的質量為廣大客戶提供全方位的**服務，并竭誠與各界朋友真誠合作，攜手未來，再創輝煌。

王寶義 13553182291
山東龍赫水暖設備有限公司
地址 山東省濟南市長清區張夏街道辦事處張夏村后街95號
