>優質供應>廚房電器>散熱器>智飛暖通廠家 GL10*10-4工業散熱器 翅片管散熱器 翅片散熱器,蒸汽暖風機,熱水暖風機,汽水混合器,生水加熱器,板式換熱器,蒸汽散熱器,鍋爐暖風器,余熱回收換熱器,翅片管換熱
普通會員
產品價格￥4900.00元/臺
產品品牌智飛暖通
最小起訂≥1 臺
供貨總量1000 臺
發貨期限自買家付款之日起 天內發貨
瀏覽次數963
企業旺鋪http://www.se5y.com/com/zhifeinuantong/
更新日期2021-08-27 16:41
會員級別：企業會員
已 繳 納：0.00 元保證金
我的勛章： [誠信檔案]
在線客服：
企業二維碼： 企業名稱加二維碼
聯 系 人：王飛紅(先生) 銷售經理
聯系固話：
聯系地址：中國湖南省長沙市雨花區萬家麗南路688號中南總部基地1-A棟
品牌： |
智飛暖通 |
所在地： |
湖南 長沙市 |
起訂： |
≥1 臺 |
供貨總量： |
1000 臺 |
有效期至： |
長期有效 |
傳熱效率： |
90 |
換熱面積： |
1 |
| 傳熱效率 | 90 |
|---|---|
| 換熱面積 | 1 |
| 類型 | 列管式換熱器 |
| 裝置方式 | 臥式 |
| 傳熱方式 | 熱對流 |
| 流道截面積 | 1 |
| 品牌 | 智飛暖通 |
| 型號 | GL |
| 加工定制 | 是 |
| 熱媒 | 高溫低溫?zé)崴?/td> |

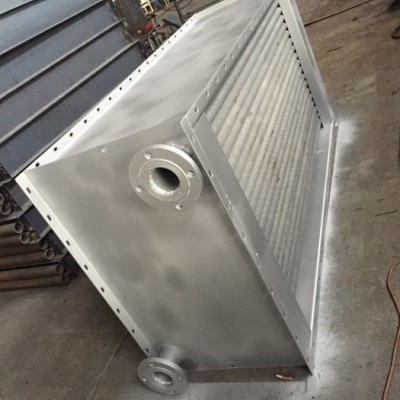

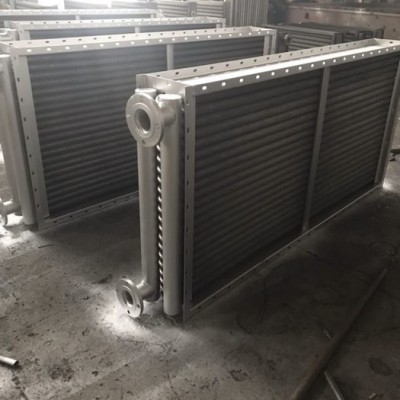

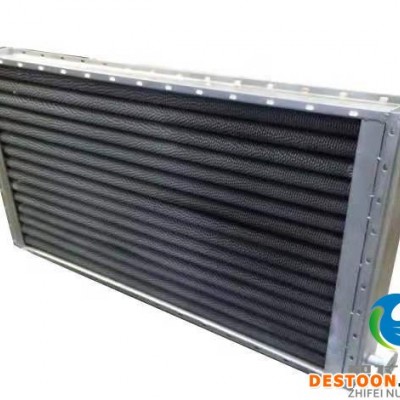

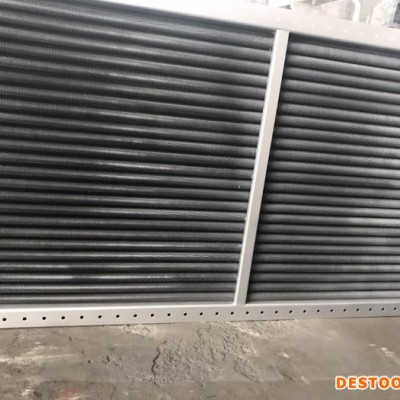

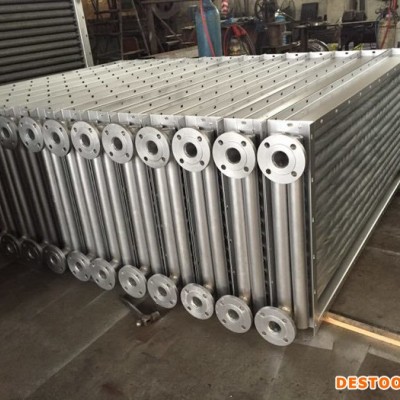

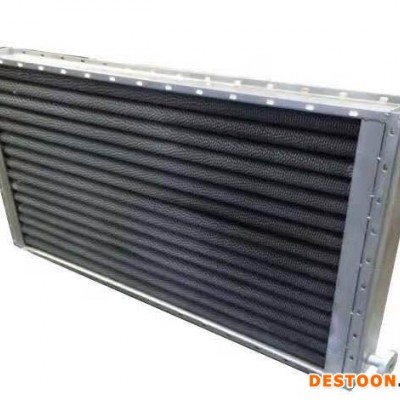

GL翅片管散熱器概述
1．GL翅片管散熱器采用工藝先進，傳熱性能高的無縫鋼管軋鋁翅片制成，由鋼制多孔板框架支撐鋼鋁復合散熱翅片管組成；
2．GL翅片管散熱器廣泛應用于空氣加熱、冷卻及余熱回收等大中型換熱器系統中；
3．翅片管散熱器熱交換中的工作介質：蒸汽（≤1.6MPa）、熱水（≤130℃）；
4．GL翅片管散熱器型號規格表示說明：GL①×②-③
①、 ②—分別為散熱器長，寬尺寸分米化整
③—表示散熱管的排數
舉例：GL5×5-2表示：表面長500mm,寬500,由2排散熱管組成。
二、GL翅片管散熱器結構特征

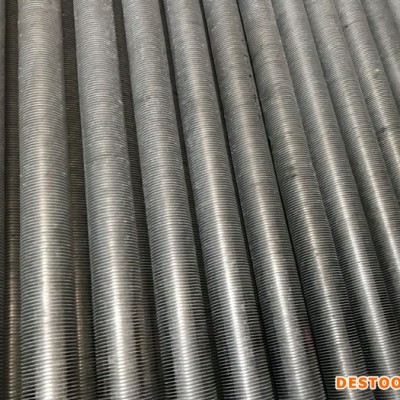

1．GL翅片管散熱器采用鋼制雙回路(二排)、或多回路(四排、六排)結構，翅片管采用鋼鋁冷軋復合成型工藝，基管Ф18*2mm，片高10mm,片厚0.3mm，片距3mm，承壓高，耐腐蝕；
2．翅片管式換熱器的散熱排管全叉排排列，并用單獨彎頭管連接；
3．GL翅片管散熱器熱交換性能良好，可替代鋼制翅片管散熱器使用；
4．散熱管特性：
散熱面積：0.64m2/m 肋化系數：14.56
肋通系數：15.8 凈面比：0.53
三、GL翅片管散熱器技術參數表

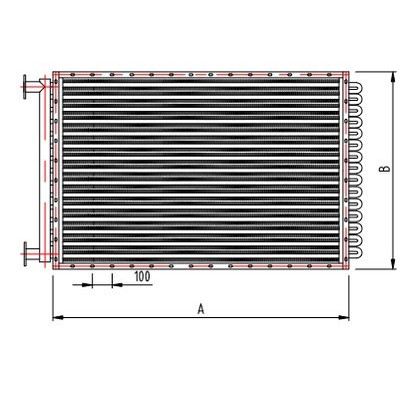

| 型 號 | 散熱面 積(m2) | 熱媒 | 散 熱 管 數 | 尺 寸 | 連 接 管(寸) | 重 量 （kg） | |||||
| A1 | B1 | A2 | B2 | A | B | ||||||
| GL5×5-2 | 5.63 | 高
低
溫
水
或
導
熱
油
| 20 | 440 | 440 | 470 | 470 | 500 | 500 | 1.0" | 18 |
| GL6×5-2 | 6.81 | 20 | 540 | 570 | 600 | 20 | |||||
| GL7×5-2 | 8.19 | 20 | 640 | 670 | 700 | 24 | |||||
| GL10×5-2 | 12.03 | 20 | 940 | 970 | 1000 | 1.5" | 36 | ||||
| GL12×5-2 | 14.59 | 20 | 1140 | 1170 | 1200 | 44 | |||||
| GL6×6-2 | 8.29 | 24 | 540 | 540 | 570 | 570 | 600 | 600 | 2.0" | 31 | |
| GL7×6-2 | 9.83 | 24 | 640 | 670 | 700 | 36 | |||||
| GL10×6-2 | 14.43 | 24 | 940 | 970 | 1000 | 51 | |||||
| GL12×6-2 | 17.51 | 24 | 1140 | 1170 | 1200 | 62 | |||||
| GL15×6-2 | 22.12 | 24 | 1440 | 1470 | 1500 | 77 | |||||
| GL7×7-2 | 11.47 | 28 | 640 | 640 | 670 | 670 | 700 | 700 | 2.0" | 42 | |
| GL10×7-2 | 16.84 | 28 | 940 | 970 | 1000 | 60 | |||||
| GL12×7-2 | 20.43 | 28 | 1140 | 1170 | 1200 | 72 | |||||
| GL15×7-2 | 25.80 | 28 | 1440 | 1470 | 1500 | 90 | |||||
| GL17×7-2 | 29.39 | 28 | 1640 | 1670 | 1700 | 102 | |||||
| GL10×10-2 | 25.27 | 42 | 940 | 940 | 970 | 970 | 1000 | 1000 | 2.5" | 80 | |
| GL12×10-2 | 30.64 | 42 | 1140 | 1170 | 1200 | 96 | |||||
| GL15×10-2 | 38.70 | 42 | 1440 | 1470 | 1500 | 120 | |||||
| GL17×10-2 | 44.08 | 42 | 1640 | 1670 | 1700 | 136 | |||||
| GL20×10-2 | 52.15 | 42 | 1940 | 1970 | 2000 | 160 | |||||
備注：1、表中表示的散熱面積均為二排結構，其余四排、六排結構的散熱面積分別×2、×3即得；
2、表中表示的散熱面積均為二排重量，其余四排、六排結構的參考重量分別×1.8、×2.7即得。
