表面處理	拋光
材質	碳鋼
產地	湖南
產品認證	ISO9001
規格	17*5/2
外形尺寸	1700500160
用途	空氣加熱
執行質量標準	國標
傳熱方式	間壁式
流道截面積	1.5
品牌	智飛暖通
型號	SZL
加工定制	是
排數	3

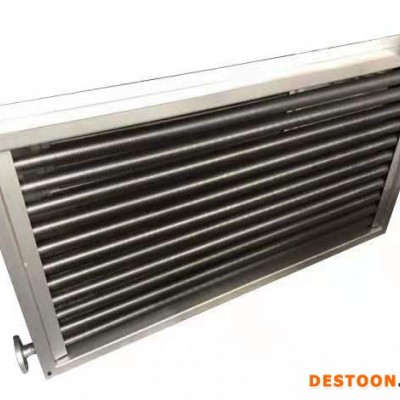

SZL型烘干散熱器概述

1．SZL烘干散熱器的翅片管采用?25*2無縫鋼管扎鋁翅片工藝，翅片高12.5mm，片距2.5mm。光滑無毛刺，無皺折，易清洗，在采暖空調工程中進行濕式冷卻時易排除翅片外表的凝結水，在干燥加熱及其它熱交換場合不易結塵、結垢；

2．SZL烘干散熱器由碳鋼框架、鋼鋁復合翅片散熱排管組成，散熱排管采用框架固定，結構緊湊，氣密性好，安裝方便；

  3．SZL烘干散熱器是采用鋼管鋁翅片管束組成，在順氣流方向分二排、三排兩種，共有37種型號；
4．SZL烘干散熱器的工作熱介質可以為蒸汽或熱水，蒸汽（≤1.6MPa），熱水（≤180℃）；
  5．SZL烘干散熱器具有傳熱性能好、強度高、流動損失小、防腐蝕性能高，在長期的冷熱工況下不易變形，工作壽命長等優點；
  6．SZL烘干蒸汽散熱器主要用于熱風采暖、空氣調節及干燥裝置的空氣加熱系統中，是熱風裝置中的主要設備，在當前的工礦企業，各大型建筑物的采暖通風系統中廣泛應用；
7．SZL烘干散熱器型號表示說明：①×②/③
               ①、 ②—分別為散熱器長，寬尺寸分米化整

③—表示散熱管的排數

舉例：20×10/3表示：表面長2000mm,寬1000,由3排散熱管組成。

  1．結構緊湊：采用鋼管扎鋁翅片管束，接觸緊密，散熱性能好；
  2．節約成本：價格遠低于熱風爐的價格，其性能價格比高；
  3．精心加工：加工技術先進，嚴格的質保體系，嚴格組織、精心加工；
  4．便于安裝：安裝、使用、維護簡單方便，勞動強度低；
  5．鋼鋁軋制：SZL散熱翅片管由鋼鋁復合管整體軋制而成，無接觸熱阻，強度高，耐熱震和機械震動，熱膨脹性能好，且具有可觀的擴展換熱面，用這種翅片管制成的換熱器，效果優于串片或繞片式換熱器。

四、SZL烘干散熱器技術參數

表一．SZL烘干散熱器性能在不同工況下實驗公式

型號規格		傳熱系數（Kcal/m3·h·℃）	空氣阻力△H（Pa）
SZL	B×A/2	K=13.1（Vr）0.24（蒸汽）	△H=1.71（Vr）1.67
		K=14.2（Vr）0.4（熱水）
	B×A/3	K=13.0（Vr）0.43（蒸汽）	△H=3.03（Vr）1.62
		K=12.5（Vr）0.29（熱水）

表二．SZL散熱器散熱面積F（m2）、通風凈截面積Ff（m2）、參考重量W（Kg）、安裝尺寸等一覽表

型號	通風凈截面積(m2)	散熱面積(m2)	熱媒	管束數(根)	尺寸（mm）									連接管(寸)	重量 (kg)
型號	通風凈截面積(m2)	散熱面積(m2)	熱媒	管束數(根)	A	B	A1	B1	A2	B2	A3	B3	C	連接管(寸)	重量 (kg)
SZL5×5/3	0.08	12	蒸汽或熱水	20	400	400	440	440	470	470	500	500	200	1 1/4"	33
SZL5×5/2	0.08	7.8		13		400		440		470		500	160		24
SZL10×5/3	0.17	24		20		900		940		970		1000	200		58
SZL10×5/2	0.17	15.6		13		900		940		970		1000	160		32
SZL12×5/3	0.20	28.8		20		1100		1140		1170		1200	200		74
SZL12×5/2	0.20	18.7		13		1100		1140		1170		1200	160		52
SZL6×6/3	0.12	16.5		23	500	500	540	540	570	570	600	600	200	1 1/2"	46
SZL6×6/2	0.12	10.8		15		500		540		570		600	160		32
SZL10×6/3	0.21	27.6		23		900		940		970		1000	200		72
SZL10×6/2	0.21	18		15		900		940		970		1000	160		50
SZL12×6/3	0.25	33		23		1100		1140		1170		1200	200		68
SZL12×6/2	0.25	21.6		15		1100		1140		1170		1200	160		47
SZL15×6/3	0.31	41.4		23		1400		1440		1470		1500	200		98
SZL15×6/2	0.31	27		15		1400		1440		1470		1500	160		68
SZL24×6/3	0.51	66.2		23		2300		2340		2370		2400	200		152
SZL24×6/2	0.51	43.2		15		2300		2340		2370		2400	160		106
SZL7×7/3	0.16	24.3		29	600	600	640	640	670	670	700	700	200	2"	61
SZL7×7/2	0.16	15.9		19		600		640		670		700	160		42
SZL10×7/3	0.24	34.8		29		900		940		970		1000	200		82
SZL10×7/2	0.24	22.8		19		900		940		970		1000	160		58
SZL12×7/3	0.32	41.7		29		1200		1240		1270		1300	200		94
SZL12×7/2	0.32	27.3		19		1200		1240		1270		1300	160		62
SZL14×7/3	0.35	48.7		29		1300		1340		1370		1400	200		115
SZL14×7/2	0.35	31.9		19		1300		1340		1370		1400	160		78
SZL15×7/3	0.37	52.2		29		1400		1440		1470		1500	200		114
SZL15×7/2	0.37	34.2		19		1400		1440		1470		1500	160		76
SZL17×7/3	0.42	59.1		29		1600		1640		1670		1700	200		128
SZL17×7/2	0.42	38.7		19		1600		1640		1670		1700	160		88
SZL22×7/3	0.55	76.5		29		2100		2140		2170		2200	200		154
SZL22×7/2	0.55	50.1		19		2100		2140		2170		2200	160		104
SZL15×10/3	0.54	79.2		44	900	1400	940	1440	970	1470	1000	1500	200	2.5"	177
SZL15×10/2	0.54	52.2		29		1400		1440		1470		1500	160		118
SZL17×10/3	0.62	89.7		44		1600		1640		1670		1700	200		182
SZL17×10/2	0.62	59.1		29		1600		1640		1670		1700	160		124
SZL20×10/3	0.74	105		44		1900		1940		1970		2000	200		210
SZL20×10/2	0.74	69.6		29		1900		1940		1970		2000	160		144
SZL14×8/2	0.40	38.6		23	700	1300	740	1340	770	1370	800	1400	160	2"	82

品牌：	智飛暖通
所在地：	湖南長沙市
起訂：	≥1 臺
供貨總量：	1000 臺
有效期至：	長期有效
表面處理：	拋光
材質：	碳鋼
