產品價格￥2400.00元/臺
產品品牌智飛暖通
最小起訂≥1 臺
供貨總量1000 臺
發貨期限自買家付款之日起 天內發貨
瀏覽次數616
企業旺鋪http://www.se5y.com/com/zhifeinuantong/
更新日期2021-08-27 15:15
品牌： |
智飛暖通 |
所在地： |
湖南 長沙市 |
起訂： |
≥1 臺 |
供貨總量： |
1000 臺 |
有效期至： |
長期有效 |
表面處理： |
防腐 |
材質： |
碳鋼 |
| 表面處理 | 防腐 |
|---|---|
| 材質 | 碳鋼 |
| 產地 | 湖南 |
| 產品認證 | ISO9001 |
| 規格 | 10*5/3 |
| 外形尺寸 | 1070*570*200 |
| 用途 | 空氣加熱 |
| 執行質量標準 | 國標 |
| 傳熱方式 | 間壁式 |
| 流道截面積 | 1 |
| 品牌 | 智飛暖通 |
| 型號 | SRL |
| 加工定制 | 是 |
| 排數 | 3 |

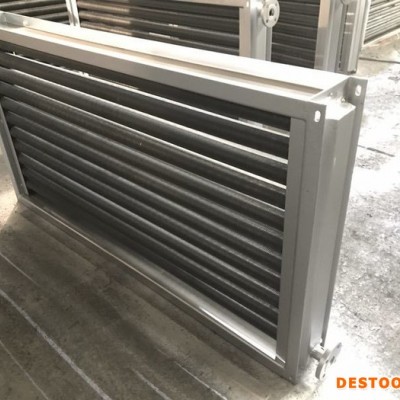

SRL鋼鋁散熱器概述
1．SRL鋼鋁散熱器的翅片管采用鋼管繞鋁翅片工藝，光滑無毛刺，無皺折，易清洗，在采暖空調工程中進行濕式冷卻時易排除翅片外表的凝結水，在干燥加熱及其它熱交換場合不易結塵、結垢；
2．SRL鋼鋁散熱器由碳鋼框架、鋼鋁翅片散熱排管組成，散熱排管采用框架固定，結構緊湊，氣密性好，安裝方便；
3．SRL鋼鋁散熱器是采用鋼管鋁翅片管束組成，在順氣流方向分二排、三排兩種，共有37種型號；
4．SRL鋼鋁散熱器的工作熱介質可以為蒸汽或熱水，蒸汽（≤1.0MPa），熱水（≤160℃）；
5．SRL鋼鋁散熱器具有傳熱性能好、強度高、流動損失小、防腐蝕性能高，在長期的冷熱工況下不易變形，工作壽命長等優點；
6．SRL鋼鋁蒸汽散熱器主要用于熱風采暖、空氣調節及干燥裝置的空氣加熱系統中，是熱風裝置中的主要設備，在當前的工礦企業，各大型建筑物的采暖通風系統中廣泛應用；
7．SRL鋼鋁散熱器型號表示說明：①×②/③
①、 ②—分別為散熱器長，寬尺寸分米化整
③—表示散熱管的排數
舉例：12×5/3表示：表面長1250mm,寬545,由3排散熱管組成。
二、SRL鋼鋁散熱器特點
1．結構緊湊：采用鋼管鋁翅片管束，接觸緊密，散熱性能好；
2．節約成本：價格遠低于熱風爐的價格，其性能價格比高；
3．精心加工：加工技術先進，嚴格的質保體系，嚴格組織、精心加工；
4．便于安裝：安裝、使用、維護簡單方便，勞動強度低；
四、SRL鋼鋁散熱器技術參數
表一．SRL鋼鋁散熱器性能在不同工況下實驗公式
| 型 號 規 格 | 傳熱系數（Kcal/m3·h·℃） | 空氣阻力△H（Pa） | |
| SRL | B×A/2 | K=13.1（Vr）0.24（蒸汽） | △H=1.71（Vr）1.67 |
| K=14.2（Vr）0.4（熱水） | |||
| B×A/3 | K=13.0（Vr）0.43（蒸汽） | △H=3.03（Vr）1.62 | |
| K=12.5（Vr）0.29（熱水） | |||
表二．SRL散熱器散熱面積F（m2）、通風凈截面積Ff（m2）、參考重量W（Kg）、安裝尺寸等一覽表
| 型 號 | 通風凈截面積(m2) | 散熱面積(m2) | 熱媒 | 管束數(根) | 受熱面積(m2) | 尺寸（mm） | 連接管(寸) | 重量(kg) | ||||||||
| A | B | A1 | B1 | A2 | B2 | A3 | B3 | C | ||||||||
| SRL5×5/3 | 0.11 | 16.7 | 蒸 | 35 | 0.88 | 500 | 400 | 545 | 500 | 575 | 540 | 605 | 570 | 200 | 1 1/4" | 51 |
| SRL5×5/2 | 0.11 | 11 | 23 | 0.58 | 160 | 38 | ||||||||||
| SRL10×5/3 | 0.22 | 34 | 35 | 1.76 | 900 | 1000 | 1040 | 1070 | 200 | 83 | ||||||
| SRL10×5/2 | 0.22 | 22.3 | 23 | 1.16 | 160 | 50 | ||||||||||
| SRL12×5/3 | 0.27 | 42.6 | 35 | 2.2 | 1200 | 1250 | 1290 | 1320 | 200 | 99 | ||||||
| SRL12×5/2 | 0.27 | 28 | 23 | 1.45 | 160 | 71 | ||||||||||
| SRL6×6/3 | 0.15 | 23.6 | 41 | 1.24 | 600 | 500 | 635 | 600 | 665 | 640 | 695 | 670 | 200 | 1 1/2" | 66 | |
| SRL6×6/2 | 0.15 | 15.6 | 27 | 0.82 | 160 | 43 | ||||||||||
| SRL10×6/3 | 0.26 | 39.8 | 41 | 2.06 | 900 | 1000 | 1040 | 1070 | 200 | 95 | ||||||
| SRL10×6/2 | 0.26 | 26.2 | 27 | 1.36 | 160 | 49 | ||||||||||
| SRL12×6/3 | 0.32 | 49.9 | 41 | 2.58 | 1200 | 1250 | 1290 | 1320 | 200 | 113 | ||||||
| SRL12×6/2 | 0.32 | 32.9 | 27 | 1.7 | 160 | 81 | ||||||||||
| SRL15×6/3 | 0.39 | 60 | 41 | 3.09 | 1400 | 1500 | 1540 | 1570 | 200 | 131 | ||||||
| SRL15×6/2 | 0.39 | 39.5 | 27 | 2.04 | 160 | 94 | ||||||||||
| SRL24×6/3 | 0.6 | 95.8 | 41 | 4.89 | 2300 | 2400 | 2440 | 2470 | 200 | 197 | ||||||
| SRL24×6/2 | 0.6 | 63.1 | 27 | 3.23 | 160 | 138 | ||||||||||
| SRL7×7/3 | 0.21 | 31.7 | 47 | 1.65 | 700 | 600 | 725 | 700 | 755 | 740 | 785 | 770 | 200 | 2" | 83 | |
| SRL7×7/2 | 0.21 | 20.9 | 31 | 1.09 | 160 | 60 | ||||||||||
| SRL10×7/3 | 0.3 | 45.7 | 47 | 2.36 | 900 | 1000 | 1040 | 1070 | 200 | 107 | ||||||
| SRL10×7/2 | 0.3 | 31 | 31 | 1.56 | 160 | 77 | ||||||||||
| SRL12×7/3 | 0.37 | 57.2 | 47 | 2.96 | 1200 | 1250 | 1290 | 1320 | 200 | 127 | ||||||
| SRL12×7/2 | 0.37 | 37.8 | 31 | 1.95 | 160 | 91 | ||||||||||
| SRL14×7/3 | 0.43 | 66.1 | 47 | 3.41 | 1400 | 1450 | 1490 | 1520 | 200 | 144 | ||||||
| SRL14×7/2 | 0.43 | 43.6 | 31 | 2.25 | 160 | 102 | ||||||||||
| SRL15×7/3 | 0.45 | 68.8 | 47 | 3.54 | 1400 | 1500 | 1540 | 1570 | 200 | 148 | ||||||
| SRL15×7/2 | 0.45 | 45.4 | 31 | 2.34 | 160 | 105 | ||||||||||
| SRL17×7/3 | 0.5 | 80.4 | 47 | 4.13 | 1700 | 1750 | 1790 | 1820 | 200 | 169 | ||||||
| SRL17×7/2 | 0.5 | 53.1 | 31 | 2.73 | 160 | 120 | ||||||||||
| SRL22×7/3 | 0.66 | 101.3 | 47 | 5.21 | 2100 | 2200 | 2240 | 2270 | 200 | 196 | ||||||
| SRL22×7/2 | 0.66 | 66.8 | 31 | 3.43 | 160 | 145 | ||||||||||
| SRL15x10/3 | 0.69 | 95.2 | 65 | 4.91 | 900 | 1400 | 995 | 1500 | 1025 | 1540 | 1055 | 1570 | 200 | 2 1/2" | 215 | |
| SRL15x10/2 | 0.69 | 63 | 43 | 3.25 | 160 | 140 | ||||||||||
| SRL17x10/3 | 0.74 | 114.4 | 65 | 5.72 | 1700 | 1750 | 1790 | 1820 | 200 | 226 | ||||||
| SRL17x10/2 | 0.74 | 73.6 | 43 | 3.89 | 160 | 159 | ||||||||||
| SRL20×10/3 | 0.85 | 127.5 | 65 | 6.54 | 1900 | 2000 | 2040 | 2070 | 200 | 252 | ||||||
| SRL20×10/2 | 0.85 | 84.2 | 43 | 4.33 | 160 | 177 | ||||||||||
| SRL14×8/2 | 0.54 | 50.7 | 35 | 2.55 | 800 | 1400 | 815 | 1450 | 845 | 1490 | 875 | 1520 | 160 | 2" | 108 | |
