翅片散熱器,蒸汽暖風機,熱水暖風機,汽水混合器,生水加熱器,板式換熱器,蒸汽散熱器,鍋爐暖風器,余熱回收換熱器,翅片管換熱
普通會員
產品價格￥8500.00元/臺
產品品牌智飛暖通
最小起訂≥1 臺
供貨總量1000 臺
發貨期限自買家付款之日起 天內發貨
瀏覽次數985
企業旺鋪http://www.se5y.com/com/zhifeinuantong/
更新日期2021-08-27 14:58
品牌： |
智飛暖通 |
所在地： |
湖南 長沙市 |
起訂： |
≥1 臺 |
供貨總量： |
1000 臺 |
有效期至： |
長期有效 |
傳熱效率： |
95 |
換熱面積： |
1 |
| 傳熱效率 | 95 |
|---|---|
| 換熱面積 | 1 |
| 類型 | 列管式換熱器 |
| 裝置方式 | 臥式 |
| 傳熱方式 | 熱對流 |
| 流道截面積 | 1 |
| 品牌 | 智飛暖通 |
| 型號 | GLⅡ |
| 加工定制 | 是 |
| 熱媒 | 高溫低溫熱水 |
一、GLⅡ型工業散熱器概述
1．GLⅡ型工業散熱器采用工藝先進，傳熱性能高的無縫鋼管繞鋼翅片制成，由鋼制多孔板框架支撐及翅片管組成；
2．GLⅡ型工業散熱器廣泛應用于空氣加熱、冷卻及余熱回收等大中型換熱器系統中；
3．工業散熱器熱交換中的工作介質：蒸汽（≤1.6MPa）、熱水（≤130℃）；
4．GLⅡ工業散熱器型號表示說明GL①-②-③-④；
①—散熱器排數（二排，四排，六排）；
②—散熱器表面管數；
③—散熱器有效管長（吋）。
舉例：GLⅡ4-24-60表示：散熱器長1600mm,高1020,由4排散熱管組成。
二、GLⅡ工業散熱器結構特征
1．GLⅡ工業散熱器采用鋼制雙回路(二排)、或多回路(四排、六排)結構，翅片管采用繞制成型工藝，基管Ф18*2mm，片高10mm,片厚0.3mm，片距3mm，承壓高，耐腐蝕；
2．翅片管式換熱器的散熱排管全叉排排列，并用單獨彎頭管連接；
3．GLⅡ工業散熱器熱交換性能良好，可替代鋼制串片散熱器使用；
4．散熱管特性：
散熱面積：0.64m?/m 肋化系數：14.56
肋通系數：15.8 凈面比：0.53
三、GLⅡ工業散熱器技術參數表
| F/Ff/W | -15 | -24 | -27 | -30 | -15-36 | -42-66 | -72-120 |
| GL2-6 | 2.78/0.048/15 | 4.7/0.083/19 | 5.22/0.093/21 | 5.84/0.108/22 | 1″ | 1″ |
|
| GL2-8 | 3.58/0.063/18 | 6.26/0.108/22 | 6.96/0.121/25 | 7.78/0.135/27 | 1″ | 1″ |
|
| GL2-10 | 4.48/0.077/21 | 7.82/0.134/28 | 8.72/0.149/30 | 9.72/0.167/33 | 1″ | 1.5″ | 1.5″ |
| GL2-12 | 5.24/0.091/31 | 9.36/0.159/39 | 10.44/0.177/42 | 11.66/0.198/45 | 2″ | 2″ | 2″ |
| GL2-15 | 6.72/0.113/38 | 10.72/0.197/46 | 13.06/0.22/50 | 14.58/0.245/53 | 2″ | 2″ | 2″ |
| GL2-18 |
| 14.06/0.235/53 | 15.66/0.262/57 | 17.5/0.293/61 | 2″ | 2″ | 2.5″ |
| GL2-21 |
|
|
| 20.4/0.342/70 | 2″ | 2″ | 2.5″ |
| GL2-24 |
|
|
|
| 2″ | 2″ | 2.5″ |

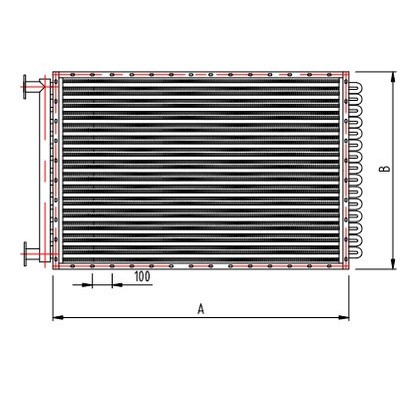

| A（mm） | 475 | 700 | 775 | 850 | 進出管接頭ZG″ | ||
續表．GLⅡ工業散熱器散熱面積F（m2）、通風凈截面積Ff（m2）、參考重量W（Kg）、安裝尺寸等一覽表
| F/Ff/W | -36 | -42 | -48 | -54 | -60 | B（mm） |
| GL2-6 | 6.98/0.125/25 | 8.12/0.145/28 |
|
|
| 318 |
| GL2-8 | 9.32/0.162/31 | 10.84/0.189/34 | 12.42/0.215/39 | 13.94/0.242/42 | 15.48/0.268/46 | 396 |
| GL2-10 | 11.64/0.2/37 | 13.56/0.233/41 | 15.48/0.266/46 | 17.42/0.298/54 | 19.34/0.332/54 | 474 |
| GL2-12 | 13.98/0.237/51 | 16.26/0.267/57 | 18.62/0.316/63 | 20.9/0.354/69 | 23.2/0.393/75 | 552 |
| GL2-15 | 17.48/0.294/60 | 20.34/0.342/68 | 23.24/0.391/75 | 26.12/0.438/82 | 29/0.488/89 | 669 |
| GL2-18 | 20.94/0.35/70 | 24.4/0.407/78 | 27.88/0.466/86 | 31.38/0.523/94 | 34.8/0.58/102 | 786 |
| GL2-21 | 24.44/0.407/79 | 28.42/0.473/88 | 32.54/0.541/98 | 36.58/0.607/107 | 40.6/0.674/116 | 903 |
| GL2-24 | 27.9/0.463/90 | 32.54/0.53/101 | 37.18/0.61/111 | 41.8/0.673/122 | 46.6/0.769/133 | 1020 |
| A（mm） | 1000 | 1150 | 1300 | 1450 | 1600 | 尺寸 |
續表． GLⅡ工業散熱器散熱面積F（m2）、通風凈截面積Ff（m2）、參考重量W（Kg）、安裝尺寸等一覽表
| F/Ff/W | -66 | -72 | -78 | -84 | -90 | B（mm） |
| GL2-10 | 21.22/0.366/59 | 23.18/0.398/65 | 25.08/0.43/78 | 27/0.463/82 |
| 474 |
| GL2-12 | 25.46/0.433/80 | 27.8/0.473/87 | 30.1/0.512/93 | 32.38/0.549/99 | 34.7/0.588/105 | 552 |
| GL2-15 | 31.82/0.536/96 | 34.78/0.584/104 | 37.62/0.63/111 | 40.5/0.681/118 | 43.4/0.73/125 | 669 |
| GL2-18 | 38.22/0.638/111 | 41.7/0.693/119 | 45.1/0.753/128 | 48.6/0.811/136 | 52.08/0.869/144 | 786 |
| GL2-21 | 44.6/0.741/126 | 48.7/0.81/135 | 52.7/0.875/144 | 56.7/0.944/154 | 60.8/1.01/163 | 903 |
| GL2-24 | 50.92/0.843/143 | 55.6/0.921/154 | 60.2/0.998/164 | 64.8/1.075/174 | 69.4/1.170/184 | 1020 |
| A（mm） | 1750 | 1900 | 2050 | 2202 | 2355 | 尺寸 |
續表．GLⅡ工業散熱器散熱面積F（m2）、通風凈截面積Ff（m2）、參考重量W（Kg）、安裝尺寸等一覽表
| F/Ff/W | -96 | -102 | -108 | -114 | -120 | B（mm） |
| GL2-12 | 37/0.628/111 | 39.34/0.66/117 | 41.7/0.707/123 | 44/0.748/129 | 46.2/0.784/135 | 552 |
| GL2-15 | 46.2/0.777/132 | 49.2/0.806/139 | 52.1/0.875/146 | 55/0.923/154 | 57.8/0.973/161 | 669 |
| GL2-18 | 55.5/0.928/153 | 59/0.986/161 | 62.5/1.035/169 | 65.9/1.102/177 | 69.4/1.158/185 | 786 |
| GL2-21 | 64.7/1.075/172 | 68.8/1.145/482 | 72.9/1.208/192 | 76.9/1.28/210 | 80.8/1.345/210 | 903 |
| GL2-24 | 73.9/1.225/195 | 78.7/1.3/205 | 83.4/1.38/216 | 87.8/1.455/226 | 92.4/1.53/237 | 1020 |
| A（mm） | 2507 | 2660 | 2812 | 2964 | 3117 | 尺寸 |
備注：1、表中表示的散熱面積均為二排結構，其余四排、六排結構的散熱面積分別×2、×3即得；
2、表中表示的散熱面積均為二排重量，其余四排、六排結構的參考重量分別×1.8、×2.7即得。
