結構原理

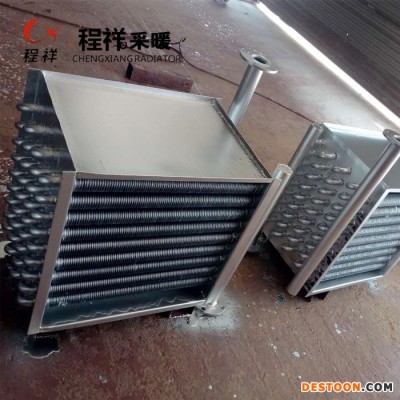

工業散熱器的結構組成為散熱排管、進出總管、框架。

其中，散熱排管由散熱管束組成，散熱管由基管和翅片組成。散熱管質量決定換熱效果，散熱管排列方式影響空氣阻力，散熱管安裝方式決定承受溫差（熱脹冷縮）能力。

常用散熱排管安裝方式：框架固定式（SRZ型、SRL型、S型）、框架支撐式（GL型、U型）。

其中，框架固定式，散熱管直接焊接到框架箱盒，結果簡單，一般用于180℃以下熱媒或冷媒；框架支撐式，散熱管穿過框架多孔板，與連通管（或彎頭）焊接，一般用于180℃以上熱媒。

常用散熱管類型：鋼制散熱管（鋼管繞鋼翅片、熱鍍鋅處理）、鋼鋁復合散熱管（鋼管軋鋁翅片）、銅制散熱管（銅管繞銅翅片、搪錫處理）、銅鋁復合散熱管（銅管軋鋁翅片）、不銹鋼散熱管（不銹鋼管繞不銹鋼翅片、高頻焊）。
