KBO控制與保護開關

     KBO主要用于交流50Hz（60Hz）、額定電壓至690V、額定電流自3A至100A、可調工作電流自0.12A至100A的電力系統中接通、承載和分斷正常條件（包括規定的過載條件）下的電流,且能夠接通、承載并分斷規定的非正常條件（如短路）下的電流。

     KBO產品采用模塊化的單一產品結構型式,集成了傳統的斷路器（熔斷器）、熱繼電器、接觸器、過載（或過流、斷相）保護繼電器、起動器、隔離器等的主要功能,具有遠距離自動控制和**地直接人力控制功能,具有面板指示及機電信號報警功能,具有過壓欠壓保護功能,具有斷相缺相保護功能,具有協調配合的時間－電流保護特性（具有反時限、定時限和瞬時三段保護特性）。根據需要選配功能模塊或附件,即可實現對各類電動機負載、配電負載的控制與保護。
從其結構和功能上來說,KBO系列產品已不再是接觸器、或斷路器、或熱繼電器等單個產品,而是一套控制保護系統。它的出現從根本上解決了傳統的采用分立元器件（通常是斷路器或熔斷器+接觸器+過載繼電器）由于選擇不合理而引起的控制和保護配合不合理的種種問題,特別是克服了由于采用不同考核標準的電器產品之間組合在一起時,保護特性與控制特性配合不協調的現象,極大地提高了控制與保護系統的運行可靠性和連續運行性能。

適用領域:
由于KBO具有控制與保護功能集成化、模塊化、小型化結構,對環境污染的防護等級高,分斷短路電流能力高,飛弧距離短,電壽命長,保護功能齊全,連續運行性能和可靠性高,安裝使用及維修操作方便等一系列優點,因此特別適用以下系統： 工業設施 冶金、煤礦、鋼鐵、石化、港口、船舶、鐵路等領域的配電和電動機保護與控制系統； 電動機控制中心（MMC）,尤其是智能化電控系統或要求額定運行分斷能力Ics高達80KA的配電控制與保護系統； 單電機控制與保護系統； 配電中心 商業及民用設施 現代化建筑中的照明、電源轉換、泵、風機、空調、消防、照明等電氣控制與保護系統； 遠程控制照明系統。 信息處理中心（銀行、市政、證券交易中心等） 電信通訊機房 商業大樓（大型購物中心、超級市場、超市等） 基礎設施 港口或鐵路系統（航空港、鐵路客運中心等） 高速公路照明或通風系統 軍隊駐地控制保護系統（如邊防哨所、雷達機站） 消防系統 各種場合的消防泵,風機等

產品型號:
KBO-B 數字基本型控制與保護開關電器
KBO-E 液晶**型控制與保護開關電器
KB0-F 消防型控制與保護開關電器
KBO-G 隔離型控制與保護開關電器
KBO-L 漏電型控制與保護開關電器  KBO
KBO-T 通訊型控制與保護開關電器
KBOD 雙速型控制與保護開關電器
KBOD3 三速型控制與保護開關電器
KBON 可逆型控制與保護開關電器
KBOJ 星三角減壓起動器
KBOZ 自藕減壓起動器
KBOR 電阻減壓起動器

其它特點:

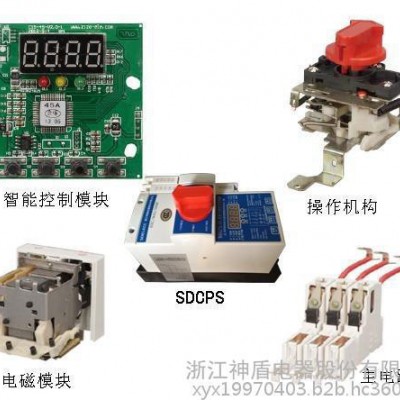

a. 配套附件齊全輔助觸頭與信號報警觸頭、分勵脫扣器、遠距離再扣器、門或抽屜的面板操作機構、控制電路轉換模塊等，在單一產品上可構成完整的控制與保護單元，實現協調配合的控制與保護功能。  [1]
b. 安裝靈活
橫裝、垂直安裝、水平安裝均不影響使用性能。可廣泛應用于緊湊型成套裝置中，包括固定式或抽屜式的MCC柜中，特別是KB0－12、16、18、32、45在1/4和1/2抽屜中應用，具有分離元器件不可比擬的優越性。

 c. 安全可靠、防護等級高
板前、插入式板后接線的接線端子均具有防觸指功能，配備高防護等級外殼后，可適用于民用建筑的潮濕場所、地下室、水泵房、煤礦、港口、船舶、石化等領域，是替代目前的電磁起動器、保護式和 組合式起動器的理想產品。

產品功能:
◇特大短路瞬時保護：保護電流與開關主體額定電流有關,其整定電流為20In±20%、動作時間t4≤2～3ms
◇短路瞬時保護：保護電流與電子脫扣器額定工作電流有關,其整定電流為16In±15%、動作時間t3≤0.1ms
◇短路短延時或定時限保護：保護電流與電子脫扣器額定工作電流有關,其整定電流面板上可調（6～12Ir1）±15%（電動機保護）、（3～6Ir1）±10%（配電保護）、延時動作整定時間t2=0.2s ◇過載長延時保護：保護電流與電子脫扣器額定工作電流有關,其整定電流Ir1面板可調0.4～1Ie,反時限特性為I2T=（1.5Ir1）2t1, t1為長延時電流1.5Ir1時的整定時間,配電用t1=64s,電動機用t1=128s

◇缺相、斷相保護：動作整定時間為2s ◇三相不平衡保護：任意二相電流相差超過50%,動作整定時間為2s
◇過壓保護：三相470±10V,動作整定時間5s
◇欠壓保護：三相270±10V,動作整定時間5s
◇啟動延時：短路短延時或定時限不保護,整定時間為2s  KBCPS-4P
◇消防接口：直流24V消防接口輸出（可選）
◇漏電保護：剩余電流根據客戶要求定制,動作時間≤0.1s（延時型為0.3s）（可選）
◇預報警功能：電流可調
◇在線編程功能
◇故障指示
◇試驗功能
-----------------------------------------------------------------
正常工作條件:

 周圍空氣溫度 △上限值不超過+40℃
△下限值不低于-5℃
△日平均值不超過+35℃
△當周圍空氣溫度超出以上范圍，用戶可與我公司協商
安裝地點的海拔高度不超過2000米
大氣條件：
大氣相對濕度在周圍空氣溫度+40℃時不超過50%；在較低溫度下可以有較高的  相對濕度。月平均溫度為+25℃時，該月的平均**大相對濕度為90%，由于溫度變化發生在產品上的凝露必須采取措施
污染等級：3級           KBO-125C

安裝類別：Ⅲ類（690V系統）、Ⅳ類（380V系統）
控制電源電壓應在（85%～110%）Us的波動范圍內           KBO-125C
