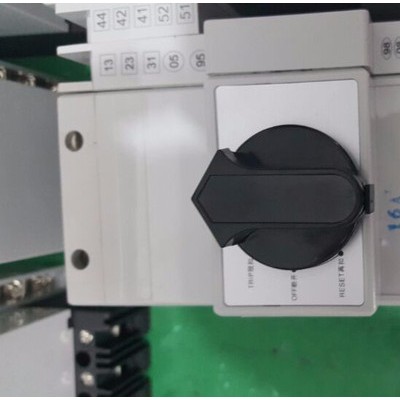

品牌：上海九開

型號：JKCPS

結構特點：主體結構
1、主體
        JKCPS主要由基座、電磁機構、操作機構、主回路接觸組、MCU智能控制檢測系統、電子脫扣器系統等組成。
2、電磁機構
        JKCPS電磁機構主要由線圈、鐵芯、控制觸點、基座等組成（類似接觸器的電磁控制系統，具有欠電壓保護功能），能接受通斷操作指令，通過控制主電路接觸器中的主觸頭進行接通或分?jǐn)嚯娐贰?br>        JKCPS電磁機構采用了新型的節能技術，將開關電磁系統的鐵芯損耗和短路環損耗降至**低**大程度的節約了電能。增加了緩沖裝置以減少電磁系統的能量沖擊，從而提高了開關的吸合性能，延長開關的使用壽命。
3、操作機構
        JKCPS操作機構能接受每極接觸器的短路信號和來自MCU智能控制檢測系統的故障信號，通過控制觸電切斷線圈回路，由電磁機構分?jǐn)嘀麟娐贰９?br>障排除后由操作旋鈕復位。
4、主電路接觸組（包括觸頭系統、短路脫扣器）
  JKCPS主電路接觸組由橋式雙斷點觸頭、柵片滅弧室限流式快速短路脫扣器組成，每極相互獨立。主電路接觸組中的限流式快速短路脫扣器與高分?jǐn)嗄芰Φ臏缁∠到y(tǒng)，實現高限流特性（限流系數小于0.2）的后備保護，脫扣整定電流值為：16In±20%，其數值不可調整，僅與殼架等級有關。在負載作用發生短路時，脫扣器快速（2~3ms）沖擊打開主接觸組，同時帶動操作機構切斷控制線圈使主電路完全斷開。

使用范圍：JKCPS具有控制與保護功能集成，結構模塊化，體積小，對環境污染的防護等級高，安裝使用及維修操作方便等一系列優點。特別適用于現代化建筑中的泵、風機、空調、消防照明等電控系統；冶金、煤礦、鋼鐵、石化、港口、船舶、鐵路、紡織等領域的電動機控制和保護；電動機控制中心（MCC）工廠或車間的單電機控制與保護；以及遠程控制照明系統等。
JKCPS主要用于交流50Hz（60Hz）、額定電壓至690V、電流自0.4A至125A的電力系統中接通、承載和分?jǐn)嗾l件下包括規定的過載條件下的電流，且能夠接通、承載并分?jǐn)嘁?guī)定的非正常條件下的電流（如短路電流）。

性能：JKCPS模塊化單一結構形式，集成了斷路器（熔斷器）、接觸器、過載（過流）保護器、欠電壓、缺相保護器、電壓表、電流表、漏電、隔離器等電器元件的綜合功能。應用MCU數字處理技術、測量精度高、線性好、故障分辨準確可靠、抗干擾能力強。
其功能特點具體如下：
1、具有遠距離自動控制和**地直接人工控制功能；
2、具有面板指示及機電信號報警功能；
3、具有協調配合的時間-點了保護特性（具有長延時、短路短延時、瞬時三段保護特性）；
4、具有斷相、過流、堵轉、短路、欠流、過壓、欠壓、漏電、三相不平衡、隔離、啟動延時等功能；
5、監控器對各種運行、故障等狀態采用LED顯示。具有電壓表、電流表功能；
6、配有設置鍵、移位建、數據鍵、復位鍵，可對各種參數進行設定和查詢；由于JKCPS采用MCU的E2PROM存儲記憶技術，參數設定后能夠斷電保存;
7、具有故障記憶功能，便于故障查詢、分析；
8、具有RS485通信接口，開放式現場總線（Mod Bus協議等），給用戶系統集成帶來方便，便于用戶實現智能化管理
9、用戶根據需要選配功能模塊或附件，即可實現對各類電動機負載、配電負載的控制與保護。
