額定電流	16A
額定電壓	400V
品牌	KHPD-1000
型號	KHPD-1000
加工定制	是

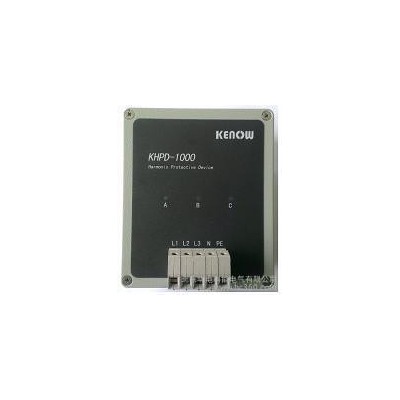

KHPD-1000諧波保護器第一章 產品概述1.1 簡介伴隨越來越多先進用電設備的出現，很多地方的用戶電網中富含高次諧波電流，這些諧波電流在特定條件下會對用電設備本身或其他用電設備造成電源或空間干擾，譬如測量誤差、通訊故障，甚至可能導致設備損壞。KHPD-1000諧波保護器用于吸收如照明控制系統、計算機、電視機、電動機調速設備、不間斷電源、數控機床、整流器、精密儀器、電子控制機構等產生的高頻諧波，所有這些非線性用電設備產生的高次諧波，可導致配電系統本身或聯接在該系統上的設備故障。諧波保護器能將諧波流動限制在發生源，自動消除對用電設備產生的高次諧波和高頻噪聲、脈沖尖峰、電涌等干擾。通過我公司的諧波保護器能夠凈化電源、保護用電設備和功率因數補償設備、防止保護裝置的誤跳閘，維護通訊安全，保護用電設備安全、高效地運行。1.2 技術特點產品采用獨特設計的高頻諧波吸收電路，選擇高頻非晶合金和厚膜高頻電容電感材料，吸收用戶側設備產生的高頻諧波、高頻噪聲、脈沖尖峰、電涌等干擾信號，杜絕干擾信號對用電系統的污染。產品設計緊湊，吸收功率大，功耗低。產品采用鋁殼密封和環氧澆注設計，滿足惡劣工業環境要求。1.3 產品外觀    諧波保護器為金屬外殼密封機構，底部配置四個安裝孔用于設備安裝，結構緊湊，正面接線簡介方便。圖-1 KHPD-1000外觀第二章 技術指標

	項目	參數
基本參數	外部尺寸	140mm*165*65mm（W*D*H）
	安裝尺寸	125mm*144mm（W*D）
	外接開關	16A/400V
	接線端子	A/B/C/N/PE
	接線方式	三相三線Y接；三相四線Y0；
	電氣壽命	20年
	重量	2.5kg
性能指標	額定電壓	400V±30%
	最大保護電流	16A
	保護頻率范圍	2KHZ～10MHZ
	額定頻率	50/60±15%
	最大脈沖電流	15000A
	鉗位電壓	1000V
	最大浪涌電流	1000A(80us/20us)
	絕緣電阻	100MΩ
	工頻耐壓	AC2000V/1min
	功耗	＜1W
	泄漏電流	0.15mA
	防護等級	IP44
	溫升	＜5℃
工作環境	工作溫度	-30～70℃
	存儲溫度	-40～85℃
	相對濕度	95%
	大氣壓力	52～108kpa
	環境特征	無腐蝕爆炸及導電塵埃，無劇烈震動沖擊
電磁兼容	震蕩波抗擾度	IEC60255-22-1 III
	靜電放電抗擾度	IEC60255-22-2 III
	射頻電磁場輻射抗擾度	IEC60255-22-3 III
	電快速脈沖群抗擾度	IEC60255-22-4 III

第三章 安裝運行3.1 設備安裝    安裝定位尺寸125mm*144mm，使用M6螺絲固定在安裝橫梁上。

圖3-1 設備安裝尺寸圖

3.2 電氣接線圖3-2 三相四線系統接線示意圖 圖3-3 三相三線系統接線示意圖圖3-4 獨立相序接線示意圖    獨立相序情況下，采用1P開關，為火線供電，同時零序短接。3.3 設備運行     確認接線正確情況下，合斷路器為設備送電，上電后三相指示燈常亮，設備投入運行。3.4 故障處理1. 開關跳閘    如果出現諧波保護器的供電支路斷路器跳閘，可重新合閘上電，如上電成功，指示燈指示正確，則故障應為系統過壓過流造成。如不成功，在確認斷路器無故障情況下，應與廠家聯系，在廠家指導下排除設備故障。2. 指示燈熄滅    諧波保護器正確安裝并上電后，機箱指示燈常亮，表明已正常運行。如指示燈熄滅，則可能是接線故障或浪涌保護造成，無法排除情況下，應與廠家聯系，在廠家指導下排除設備故障。
