施耐德雙電源開關四大分類(主要型號有：WATSGAWATSGB WATSNA WATSNB ATNSX)
WATSNA施耐德PC雙電源自動轉換開關
WATSNB施耐德PC雙電源自動轉換開關
WATSGA施耐德PC雙電源自動轉換開關
WATSGB施耐德PC雙電源自動轉換開關

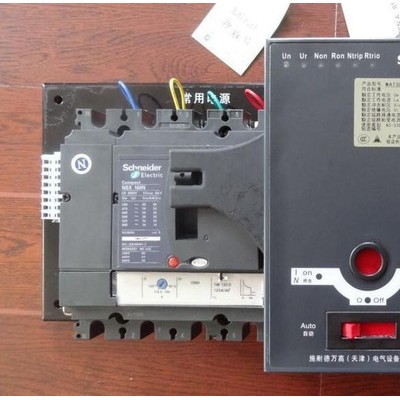

ATNSX 施耐德CB雙電源自動轉換開關
施耐德雙電源開關產品說明
WATS開關以施耐德電氣設備公司的C65、NS、NSX、NSE系列斷路器或負荷
開關為執行元件，并配以機電一體、帶動電雙重聯鎖的新型控制機構，特別
適合用在不容許電源斷電的重要供電場所。
為滿足現場需求，自動轉換開關可實現自投自復、自投不自復、互為備用三
種不同的工作方式。
主要適用于商層樓宇、郵電通訊、礦山、航船、軍事、機械、消防、電梯、
工業流水線等需不間斷供電的場合，作為保證連續供電的重要電氣裝置。
產品功能：電源自動切換及過載、短路保護等
產品性能：切換時間延時可調，動作時間準確
產品特點：搞干擾能力強、精度高、防腐性能好，供電可靠
產品結構：體積小，結構緊湊，飛弧短，分斷高
電氣級別：CB級、PC級
產品極數：2、3、4
產品殼架：63、100、160、250、400、630
產品電流：1A、2、4、6、10、16、20、25、32、40、50、63、80A
100、125、160、200、250、315、350、400、500、630A

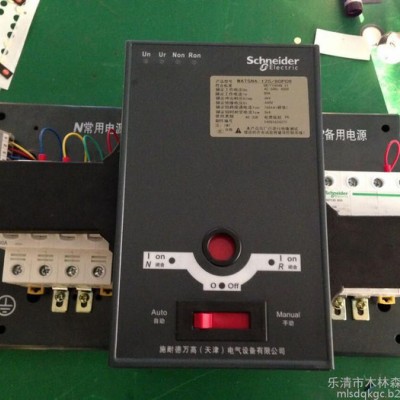

WATSN系列產品結構與特點
WATSN系列智能型雙電源自動轉換開關是由兩臺三極或四極的微型斷路器及其附件(輔助、報警觸頭)、機械聯鎖傳動機構、控制器等組成。
其特點是：
★具有體積小，結構簡單；操作方便，使用壽命長，3P、4P均可提供；
★開關轉換驅動采用單電機驅動、平穩、無噪音、沖擊力小；
★具有機械聯鎖和電氣聯鎖，轉換可靠，手動、自動轉換均可；
★常用、備用斷路器額定電流可以不同；
★內裝有接線端子供用戶接線可以反映斷路器(開或閉)狀態；面板上有各種指示。
工作原理
當常用電源正常，功能鍵置于自動檔時，備用斷路器分、常用斷路器合，以保護常用電源接通負載。當常用電源A一相或三相全部電壓中斷時，ATS將負載從常用電源轉換到備用電源(當備用電源有正常電壓時)，并在常用電源恢復至正常時，又將備用電源轉換至常用電源。
故障分析與排除
當處于自動控制狀態下供電電源發生改變時，電操機構不動作，即小型斷路器不能合閘或分閘，此時應先檢查：
（1）電網是否都停電；
（2）接線有否脫落；
（3）產品本身的保險絲是否燒斷。如果任一斷路器前端有電，而接線又都正確，保險絲也完好，但仍不能合閘或分閘，此時應請專業人員維修或與制造廠聯系解決。
A型控制器：置于轉換開關內部，監測兩路電源電壓，控制電源轉換動作。
CB級：是指轉換開關主體如符合GB14048.2、GB14048.9，這些產品本身具有短路、過載保護功能，因此雙電源也具有這些功能；而主體開關符合GB14048.3，本身產品不具有類似保護功能，屬于PC級；主體開關符合GB14048.4的則屬于CC級。
R：自投自負（意思是當常用電源出現異常后，雙電源會轉換至備用電源，而當常用電源恢復后，則轉換至常用電源，反之則屬于自投不自復）。
施耐德系列雙電源自動轉換開關型號：
WATSGA-32/3P WATSGB-32/3P WATSNA-32A/3P WATSNB-32A/3P
WATSGA-63/3P WATSGB-63/3PWATSNA-40A/3P WATSNB-40A/3P
WATSGA-100/3P WATSGB-100/3PWATSNA-63A/3P WATSNB-63A/3P
WATSGA-125/3P WATSGB-125/3PWATSNA-80A/3P WATSNB-80A/3P
WATSGA-160/3P WATSGB-160/3PWATSNA-100A/3P WATSNB-100A/3P
WATSGA-200/3P WATSGB-200/3PWATSNA-160A/3P WATSNB-160A/3P
WATSGA-250/3P WATSGB-250/3PWATSNA-250A/3P WATSNB-250A/3P
WATSGA-320/3P WATSGB-320/3PWATSNA-32A/4P WATSNB-400A/3P
WATSGA-400/3P WATSGB-400/3PWATSNA-40A/4P WATSNB-630A/3Pa
WATSGA-500/3P WATSGB-500/3PWATSNA-63A/4P WATSNB-1000A/3P
WATSGA-630/3P WATSGB-630/3PWATSNA-80A/4P WATSNB-1250A/3P
WATSGA-800/3P WATSGB-800/3P WATSNA-100A/4PWATSNB-1600A/3P
WATSGA-32/4P WATSGB-32/4PWATSNA-160A/4P WATSNB-32A/4P
WATSGA-63/4P WATSGB-63/4PWATSNA-250A/4P WATSNB-40A/4P
WATSGA-100/4P WATSGB-100/4PWATSNB-63A/4P
WATSGA-125/4P WATSGB-125/4PWATSNB-80A/4P
WATSGA-160/4P WATSGB-160/4PWATSNB-100A/4P
WATSGA-200/4P WATSGB-200/4PWATSNB-160A/4P
WATSGA-250/4P WATSGB-250/4PWATSNB-250A/4P
WATSGA-320/4P WATSGB-320/4PWATSNB-400A/4P
WATSGA-400/4P WATSGB-400/4PWATSNB-630A/4P
WATSGA-500/4P WATSGB-500/4PWATSNB-800A/4P
WATSGA-630/4P WATSGB-630/4PWATSNB-1000A/4P
WATSGA-800/4P WATSGB-800/4PWATSNB-1250A/4P
WATSNB-1600A/4P
