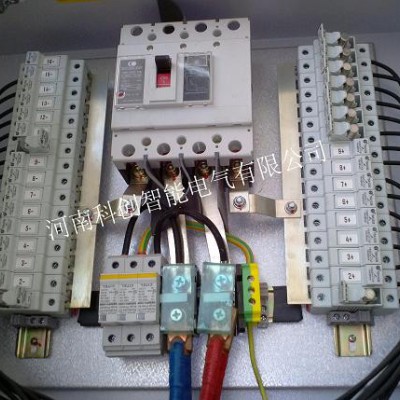

K-PV系列防雷光伏陣列匯流箱

   簡介

   一、概述產品特點

       在大型光伏并網發電系統中，為了減少光伏組件與逆變器之間連接線，減少故障隱患點、方便維護，提高可靠性，一般需要在光伏組件與逆變器之間增加直流匯流裝置。本公司生產的光伏陣列防雷匯流箱系列產品，能有效滿足這一要求，可與光伏逆變器相配套組成完整的光伏發電系統。

       在光伏發電系統中，數量龐大的光伏電池組件進行串并組合達到需要的電壓電流值，以使發電效率達到**佳。光伏匯流箱主要作用**是對光伏電池陣列的輸入進行一級匯流，用于減少光電池陣列接入到逆變器的連線，優化系統結構，提高可靠性和可維護性。在提供匯流防雷功能的同時，還監測了光電池板運行狀態，匯流后電流、電壓、功率，防雷器狀態、直流斷路器狀態采集，繼電器接點輸出等功能，并帶有風速、溫度、輻照儀等傳感器接口功能供客戶選擇，裝置標配有RS485接口，可以把測量和采集到的數據上傳到監控系統。

        1產品特點

      具有RS485通訊接口，使用Modbus-RTU通訊協議

      符合《CGC/GF002：2010》光伏方陣匯流箱技術規范

      防水等級為IP65，滿足室內外安裝要求

      B級電源線路的雷電浪涌保護。

      1200VDC高壓防逆二極管，

      測量元件采用霍爾傳感器，隔離測量**大16路輸入

      光伏專用熔斷器，耐壓1000VDC，（熔斷電流可選擇）

      可選電壓測量功能**高測量電壓1000VDC 

        提供外部傳感器輸入接口，可測量輻照、溫度、風速等

      多種供電方式（DC24V、AC/DC220V、DC880V）可選擇，適用于家用屋頂太陽能或大型光

        伏電站應用

      可根據客戶需求配用國外ABB等廠家的光伏專用直流斷路器，光伏專用直流熔斷器。

        2產品功能 

        光伏電池串開路報警，狀態檢測。

      帶開關量輸入，用于采集直流斷路器、防雷器等輸出空接點狀態。

      具備短路保護、過電流。

      具備電流防逆功能，避免電流逆流對設備造成損壞。

      提供溫度、輻照、風速等類型傳感器輸入接口。

      **地數碼管循環顯示每通道的輸入電流，并具有自動關閉節能顯示模式。

        3技術參數

   輸入路數            4路     8路     12路     16路

   輸入范圍            DC±15A

   輸出                100A-400A

   反應時間            1s

   測量精度            光伏電池測量0.5級、外部模擬量0.2級

   RS485通信           RS485/Modbus-RTU協議，4800/9600/19200/38400bps

   溫度/濕度           工作溫度：-25~+60℃，濕度95%，無凝露、無腐蝕性氣體場所

   海拔                ≤2000m

   絕緣電阻            ≥100MΩ

   輔助電源            輔助電源：AC85V~265V或DC300V~880V或DC24V(±10%)

   防雷等級            B級防雷

   機殼防水等級        IP65

   重量                約20kg

   體積（寬×高×深） 700×575×220

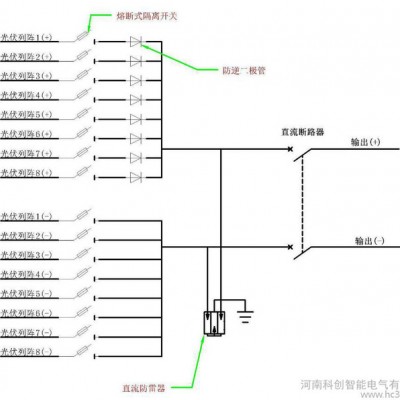

 二、一次原理圖
