文件名稱

水流量傳感器檢驗標準

文件編號

制訂部門

技術部

發行部門

發行日期

20110126

零部件名稱

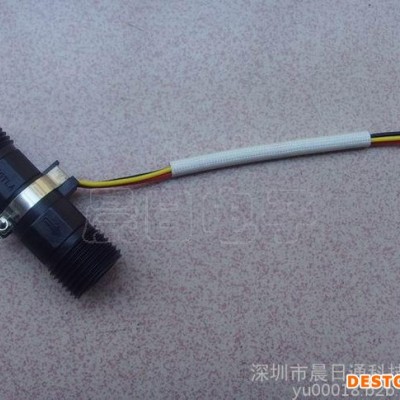

水流量傳感器

零部件型號

BTL-B03- 88Q（PC+ABS）

適用范圍:

飲水機，純水機，咖啡機，水處理設備等

引用 標準

GB/T2828(逐批檢查抽樣程序/適用于連續批的檢查)

制定:(簽名/日期)

核準:(簽名/日期)

一.技術要求:

序號

技術項目

技術標準

檢驗方法

缺陷等級

1

產品外觀

符合設計

外部尺寸及表示內容與規定程序批準的圖樣和技術文件一致.安裝配合良好,有永久的流量方向標志.

主

表面無明顯裂紋,碰傷,毛刺及變形等缺陷.

次

2

配線機械強度

≥30N/任意方向

用拉力計拉上配線的一端,在任意緩慢施加1min/30N力,配線不能有松脫現象。

主

3

流量特性

F=（88*Q）誤差±2%

在水流量傳感器進水端施加2～12L/min水流,其輸出頻率特性應符合標準要求,式中F為頻率單位HZ,Q為流量單位L/min.

主

4

高電平幅度

≥4.7V

水流量傳感器接上5V電源,并通過8L/min水流,使用示波器直接測量,也可以人為將水流量傳感器處于高電平,用萬用表電壓檔測試.

主

5

低電平幅度

≤0.5V

6

電氣強度

1250V/min

在外殼與任意一條引線,實驗電壓1250V,整定電流8mA,實驗時間1min,不擊穿,不閃絡.

主

7

絕緣電阻

≥100MΩ

在外殼與任意一條引線間用直流500V/測量絕緣電阻.

主

8

輸出占空比

50%±10%

水流傳感器接上5V電源,并通過8L/min水流,使用示波器直接測量.

主

9

耐低溫

流量特性,輸出波形應符合技術要求.

1)將樣品放置在-20℃恒溫箱內2h,取出放置1h,2)再將樣品放置在90℃恒溫箱內2h,取出放置1h,3)然后再將樣品放置在-20℃恒溫箱內0.5h,放入90℃恒溫箱內0.5h,重復第3項5個周期檢查.

主

10

耐高溫

主

11

耐熱沖擊

主

12

耐潮濕

將樣品放到溫度40±2℃,相對濕度90%～95%RH環境中48h,再在常溫下放置2h后確認,重新檢驗個項參數并且零件無裂紋,松弛,變形等異常情況.

主

13

耐水壓測試

≤0.35Mpa

將水流量傳感器一端堵塞,在另一端施加0.35Mpa水壓,水流傳感器應無任何泄漏.

主

一.技術要求:

序號

技術項目

技術標準

檢驗方法

缺陷等級

14

振動實驗

經過振動頻率20HZ,振幅3mm,上下,左右,前后,各做1h.然后檢測性能.

主

15

跌落實驗

將樣品從200mm高處自由落下,跌到混凝土或鋼板表面,分別作上.下.左.右.前.后各跌一次然后檢查性能.

主

16

耐久實驗

給樣品接上額定電壓,用水對水流量傳感器給予間隔實驗,頻率6次/min,停止時間3S,實驗2000次后檢查性能.

主

二.包裝運輸

序號

項目

要求

缺陷等級

1

產品包裝

實行分層再紙箱包裝,并有清晰的包裝標志.

次

2

運輸

可正常用海,陸,空交通工具運輸,運輸時不允許雨,雪直接淋襲.

次

3

貯存

可貯存環境:溫度-30℃～+40℃,相對濕度≤80%

主

三.檢驗接收:

序號

項目

說明

備注

1

檢驗方式

隨機抽檢----檢驗水平采用GB/T2829中特殊S-1.

2

接收水準

主AQL=1.5,次AQL=2.5
