集熱器件	平板型太陽能熱水器
結構類型	緊湊式
內膽材質	不銹鋼
外殼材質	不銹鋼
形式	承壓式
顏色	銀色
支架材質	鐵
水箱容積	100L
品牌	尚而特
型號	SRT-YTJ-100L
加工定制	是
熱水器類型	一體式

太陽能熱水器簡介

太陽能熱水器是利用太陽光將水溫加熱的裝置。太陽能熱水器分為真空管式太陽能熱水器和平板式太陽能熱水器，真空管式太陽能熱水器占據國內95%的市場份額。真空管式家用太陽能熱水器是由集熱管、儲水箱及支架等相關零配件組成，把太陽能轉換成熱能主要依靠真空集熱管，利用熱水上浮冷水下沉的原理，使水產生微循環而達到所需熱水。

陽光穿過平板集熱器的玻璃蓋板，將太陽光能的熱量吸收，傳遞給平板集熱器的集熱銅管，銅管里加熱的水變輕沿著銅管受熱面往上進入保溫儲水桶，桶內溫度相對較低的水沿著銅管背光面進入集熱器補充，如此不斷循環，使保溫儲水桶內的水不斷加熱，從而達到熱水的目的。
太陽能熱水器把太陽光能轉化為熱能，將水從低溫度加熱到高溫度，以滿足人們在生活、生產中的熱水使用。

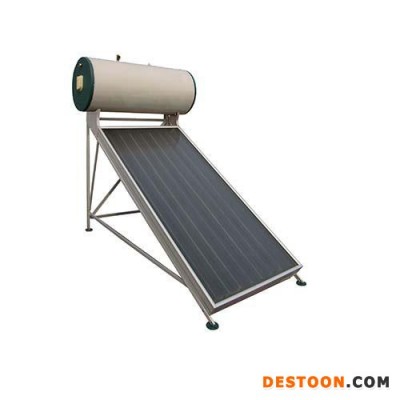

家用太陽能熱水器一體機產品描述

陽極氧化平板太陽能集熱器：

1、集熱器規格：2400*800*80 mm
2、板芯：鋁基陽極氧化膜、 重量 3.5±0.1KG
3、直管直徑：22x0.6mm 流道直徑 8mmx0.5mm、 材質TP2磷脫氧銅，足厚
4、吸收率： ≥95%±2%、發射率 ≦15%±2%
5、邊框：電泳鋁合金型材、厚度 1.0mm足厚、顏色：香檳色、 白色、 黑色、 古銅色
6、玻璃蓋板：3.2mm 超白低鐵布紋鋼化玻璃、 透光率≥95%、 可承受靜壓750kg
7、翅片規格： 1840×140×0.3 mm
8、保溫層：30mm環保型玻璃棉+高溫紅外反射膜
9、壓合背板：0.3mm鍍鋅板
10、集熱器面積/采光面積：2㎡/1.85㎡
11、測試壓力：1.5MPa; **大工作壓力 0.8MPa

太陽能夾套承壓水箱：
1、水箱容量：120L
2、水箱內膽：304不銹鋼，尺寸：T0.6mm*320 mm
3、水箱外殼：304不銹鋼，尺寸：T0.6mm*420 mm
4、保溫材料：50mm聚氨酯高壓發泡
5、輔助電加熱：2000W
6、顏色：白色、銀色、紅色、藍色、金色（可選）

平板太陽能熱水器專用支架：
40*40*4 mm 角鐵

循環管路：
不銹鋼波紋管、熱保溫套管

銅配件：
堵頭、單接

產品性能：

集熱器性能：
1.防潮、抗高溫、耐腐蝕
2.玻璃蓋板可承受靜壓750KG、抗冰雹
3.集熱器熱損系數為5.864 W/m2.℃、整體系統保溫性能良好

水箱性能：
1.水箱內膽采用食品安全級SUS304不銹鋼材料，不污染水質
2.采用松下全自動氬弧焊機焊接，焊縫成型好且耐用，使用壽命長
3.采用聚氨酯高壓發泡，一次成型，保溫效果好
4.雙層不銹鋼夾套設計，夾層空間均勻，自然阻力小，換熱效率高

太陽能熱水器一體式工作原理圖：

循環管路:

家用太陽能熱水器通常按自然循環方式工作，沒有外在的動力。平板式太陽能熱水器通過自來水的壓力（稱為頂水）提供動力。平板式太陽能熱水器為頂水方式工作，頂水工作的優點是供水壓力為自來水壓力，比自然重力式壓力大，尤其是安裝高度不高時，其特點是使用過程中水溫先高后低，容易掌握，使用者容易適應，但是要求自來水保持供水能力。

我廠生產的管板式平板型太陽能熱水器, 其優點是：具有整體性好、壽命長、故障少、安全隱患低、能承壓運行，安全可靠，吸熱體面積大，易于與建筑相結合，耐無水空曬性強等優點，其熱性能也很穩定。

平板式太陽能熱水器組成部件：平板集熱器、保溫水箱、支架、連接管道、控制部件等。

平板集熱器：

平板集熱器的集熱面板上鍍有陽極氧化、電鍍黑鉻、進口藍膜等吸熱膜層，金屬管焊接在集熱板上，平板集熱器較真空管集熱器成本稍高，近幾年平板集熱器呈現上升趨勢，尤其在高層住宅的陽臺式太陽能熱水器方面有獨特優勢。

保溫水箱：

通過集熱管采集的熱水必須通過保溫水箱儲存，防止熱量損失。對承壓式太陽能熱水器，其容量指可發生熱交換的介質容量。太陽能熱水器保溫水箱由內膽、保溫層、水箱外殼三部分組成。水箱內膽是儲存熱水的重要部分，其所用材料強度和耐腐蝕性至關重要。我廠熱水器分別配有不銹鋼、搪瓷等材質的保溫水箱。保溫層保溫材料的好壞直接關系著保溫效果，在寒冷季節尤為重要。目前較好的保溫方式是聚氨脂整體發泡工藝保溫。外殼一般為彩鋼板、鍍鋁鋅板或不銹鋼板。我廠配置的保溫水箱保溫效果好，耐腐蝕，水質清潔。

支架：

支架即支撐集熱器與保溫水箱的架子。要求結構牢固，穩定性高，抗風雪，耐老化，不生銹。材質一般為不銹鋼、鋁合金或鋼材噴塑。

連接管道：

太陽能熱水器是將冷水先進入蓄熱水箱，然后通過集熱器將熱量輸送到保溫水箱。蓄熱水箱與室內冷、熱水管路相連，使整套系統形成一個閉合的環路。設計合理、連接正確的太陽能管道對太陽能系統是否能達到**工作狀態至關重要。太陽能管道必須做保溫處理，北方寒冷地區需要在管道外壁鋪設伴熱帶，以保證用戶在寒冷的冬季也能用上太陽能熱水。

控制部件：

一般家用太陽能熱水器需要自動或半自動運行，控制系統是不可少的，常用的控制器是自動上水、水滿斷水并顯示水溫和水位，帶電輔助加熱的太陽能熱水器還有漏電保護、防干燒等功能。目前市場上有手機短信控制的智能化太陽能熱水器，具有水箱水位查詢、故障報警、啟動上水、關閉上水、啟動電加熱等功能，方便了用戶的使用。

日常維護：

1.安裝太陽能熱水器時，輸水管內可能沾有塵埃或油味**使用時可打開水龍頭先排除雜物。

2.太陽能熱水器內的存水，應根據當地的水質狀況作定期的排放，排水時間可選于早上集熱器較低溫時。

3.太陽能熱水器表面，依地區落塵量而作定期的擦試，下雨時能起到自行清洗，保持熱水器的表面清潔可得到較高的集熱效率。

4.連續晴天多日不使用熱水時，其熱水溫度很高，在使用太陽能熱水器時請先開冷水，后開熱水，以免燙傷。

5.水龍頭出口端一般都有濾網裝置，水管內的水垢雜物會聚集于此網，應定期自行拆下清洗，可加大水量流出順暢。

6.太陽能熱水器平均每二年到三年**需要進行清洗、檢查、消毒，用戶平時也可以自己動手做一些消毒工作，如可買些含氯的消**劑往進水口中倒進去，讓其浸泡一段時間，再放出，能起到一定的消毒殺菌效果。

7.如太陽能熱水器佩置專用儀表需注意防雷防電，打雷時切勿洗澡并拔掉電加熱插頭。

定期清洗太陽能熱水器的好處：

1．縮短加熱時間；

2．熱水器儲存熱水量“越來越多”；

3．省電費；

4．水雜質沒了更加呵護您的肌膚；

5．避免水垢積多真空管熱量散發不了引發**事件。

那么怎樣清洗太陽能熱水器呢？

1．打開太陽能熱水器進水口；

2．太陽能熱水器除垢劑加入到存水箱；

3．自動熱循環20-30分鐘，使除垢劑溶液充分接觸各部位；

4．打開排水口，排干清洗液；

5．將水箱加滿水后再循環兩分鐘；

6．排干循環水，清洗除垢工作完成。
