注意事項!!!

1) 訂貨時應注意注明輸出類型、工作電壓、探頭類型、是否選擇焊接頭。

2) 貨到后應按裝箱單檢查原件及附件是否齊全、完好，如有損壞請與供貨方聯系

3) 流量開關應儲存在干燥、通風、陰涼、無腐蝕的環境中，不得將流量開關放在高溫、高濕的場合保存。

4) 流量開關安裝時，防止摔碰、跌落以免造成損傷。

5) 本產品嚴禁隨意沖擊、強力拆卸

6) 請確認按說明書接線方式接線正確，并確認流量開關工作電源是否正確后方可上電工作。

7) 敷設信號電纜時請與高電壓、高頻率設備及電纜保持安全距離，以免造成流量輸出信號的干擾或產生感應高電壓損壞流量開關。

嚴禁用戶自行拆解流量開關或者維修，否則不予保修。

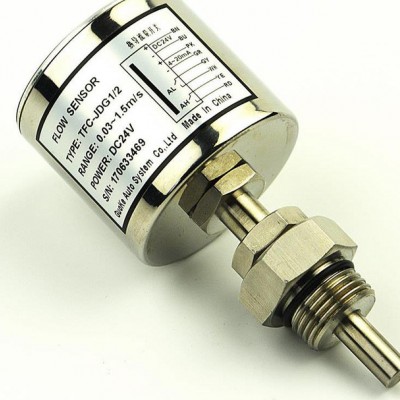

性能參數

l 測量范圍：(水或油)0.03～1.5 m/s

l 耐壓：4MPa

l 探頭材料：304不銹鋼

l 輸出信號：繼電器常開常閉1組

l 介質溫度：-10~+60℃

l 環境條件： -10~80℃,≤85%RH

l 接點容量：1A/125VAC，2A/30VDC

l 功耗：≤3W

l 防護等級：IP67

報警調試

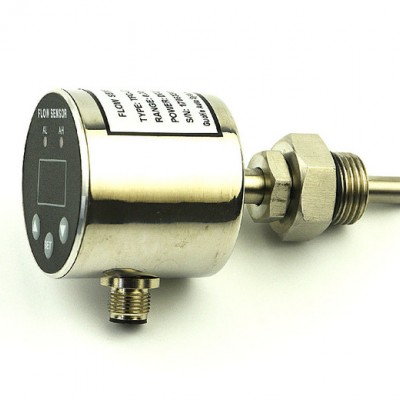

面板如下圖所示，通過面板(◢ ◣)按鈕進行流量調節，步驟如下：

(1) 接通流量開關電源，預熱30s左右。

(2) 在管道中通入介質，選擇好要求的流速(根據其他流量儀表確定流速)，待流速穩定后開始調試。

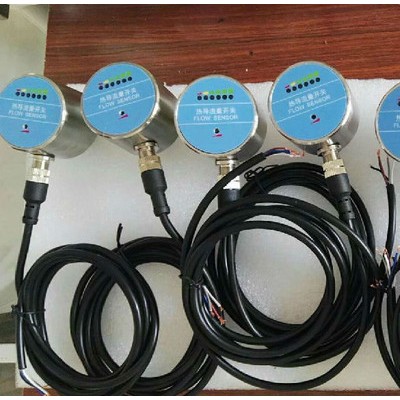

(3) 觀察指示燈顯示情況：

① 如果紅燈亮，按◣鍵(按住按鍵可快速調節)直到黃燈剛好點亮；此時管道中介質流速**為流量開關的設計報警值。

② 如果黃燈和多余兩個綠燈亮，則按◢鍵(按住按鍵可快速調節)使紅燈亮，在按①步驟進行調節。

紅燈亮：流速低于設定點（繼電器動作）

黃燈亮：流速等于或高于設定點（繼電器不動作）

黃燈和綠燈亮：流速超出設定點程度（綠燈1、2、3或4與黃燈一起亮）

注意：

1) 管道內流速變化，瞬時流量可能偏大，為防止誤動作，建議需要調節到黃燈及兩個綠燈亮的位置，避開臨界點。

調節流量開關時，當調節到設定點位置時(僅黃燈亮或者黃燈和兩個綠燈亮的位置)，由于開關滯后性，此時請緩慢調節(單次操作，不要長按按鍵)，并實時觀察指示燈狀況，以達到好的測量效果。
