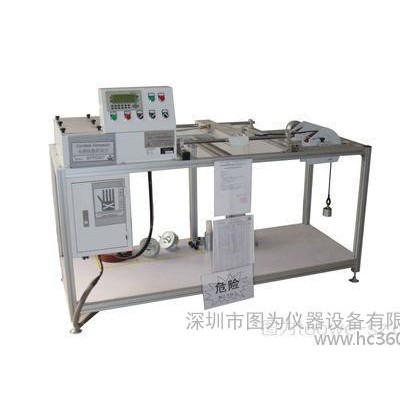

產品概述：

    本裝置符合GB4706-1：22.16條款、IEC60335-1：22.16條款要求，是檢測家用和類似用途電器自動卷線器的結構，是否引起：柔性軟線護套的過分刮傷或損壞、導線斷股、接觸處的過分磨損的專用檢測設備。它采用多功能夾具，超大工作臺面，**大可對300cm卷線器進行試驗，速度方便可調(5-30/MIN)，通用性強，適用于大多數電器產品的試驗。

工作原理：

    將卷線器的電線總長度的三分之二拉出，如果可被拉出的軟線長度少于225cm，則軟線初始的拉出長度調到使卷線盤仍保留有75cm長軟線。再拉出75cm長的一段軟線，然后讓其卷回，以對軟線護套會造成**大刮傷的方向，并考慮到器具在使用中的正常位置，將軟線拽出。以每分鐘約為30次的速率或卷線器結構允許的**高速率（如果30次/min的速率太低的話）,將這段軟線卷繞6000次，在軟線離開器具處，其試驗時的軟線軸線與在沒有明顯阻力而被卷回時的軟線軸線之間的夾角應約為60°。軟線允許由卷線器卷回。

主要參數：

1) 工作電源：AC220V50Hz；

2) 工作氣源：壓縮空氣5~7kg/cm2

3) 試驗速率：30次/min（如果卷線器結構允許的速率低于30次/min，則以卷線器結構允許的**高速率進行該試驗）；

4) 試驗次數：0~9999次，試驗達規定次數（可設置）后自動停止；

5) 驅動方式：氣動；

6) 角    度：30~70°可調；

7) 使用快速夾緊夾具，被測件裝夾方便；

8) 拉伸動作行程：**大1000mm(可調)。

如需詳細參數及技術方案歡迎隨時來電；

聯系人：陳銘 客戶經理     電話：0755-27678079      手機：18565803905

郵箱：beonia@163.com    地址：廣東深圳市南山區科技園南區工業村R2B
