【結構組成】

1、太陽能電池板cm02
太陽能電池板易破碎，易被腐蝕，若直接暴露在空氣中，光電轉化效率會因為潮濕、灰塵、酸雨等影響而下降，甚至損壞失效。因此，太陽能鋰電池必須經過膠封、層壓等方式封裝成平板式構造再投入使用。層壓封裝方法是在太陽能電池片的正面和背面各用一層透明、耐老化、黏結性好的熱融性EVA膠膜包封。采用透過率高、耐沖擊的低鐵鋼化玻璃做上蓋板，用耐濕抗酸的聚氟乙烯復合薄膜或玻璃等其它材料做背板，通過真空層壓工藝使EVA膠膜將電池片正面蓋板和背面板黏合為一個整體，從而構成一個實用的太陽能電池發電器件。
（1）多品硅組件，20W額定電壓12V。
（2）EVA膠膜是乙烯和醋酸乙烯脂的共聚物。提高了透明性、柔韌性、耐沖擊性、并改善了熱密封性。
（3）玻璃采用低鐵鋼化玻璃。特點是透過率高，抗沖擊力強和使用壽命長，一般厚度為3.2mm，其透光率達90%以上。
———蓋板玻 ———EVA ———太陽電池 ———EVA ———背板玻璃
2、蓄電池
蓄能裝置采用鋰電電池，其在30%淺放電情況下，循環充放電次數應在1000以上。蓄電池置于具有防曬、散熱好的控制箱內，其容量為20A·h，并且與太陽能電池板功率、負載功率及使用條件相匹配。
3、控制器
控制器是光伏發電系統中基本的控制電路，是采用集成運放構成的充放電控制電路。由集成運放構成的電壓比較器作為控制電路被廣泛應用。因為這種系統完全是由硬件組成的控制系統，可以通過調節電位器來設定控制狀態，具有簡單可靠、維護方便、成本低、電路本身功耗低的特點，是一種匹配性很好的電路。在同LED結合時，通過光控，完全實現了自動亮燈或滅燈。
4、LED信號機

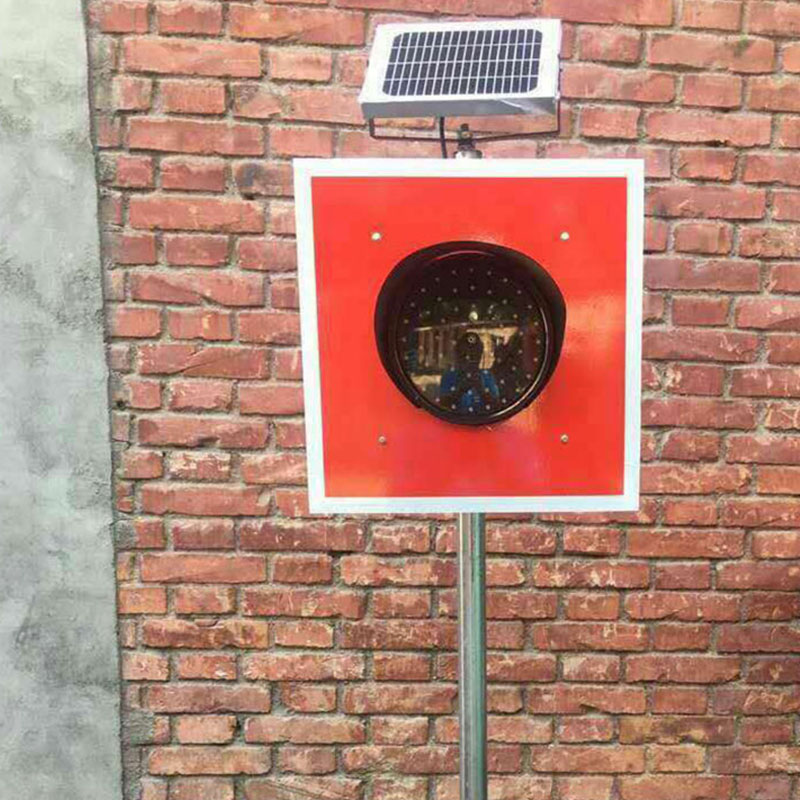

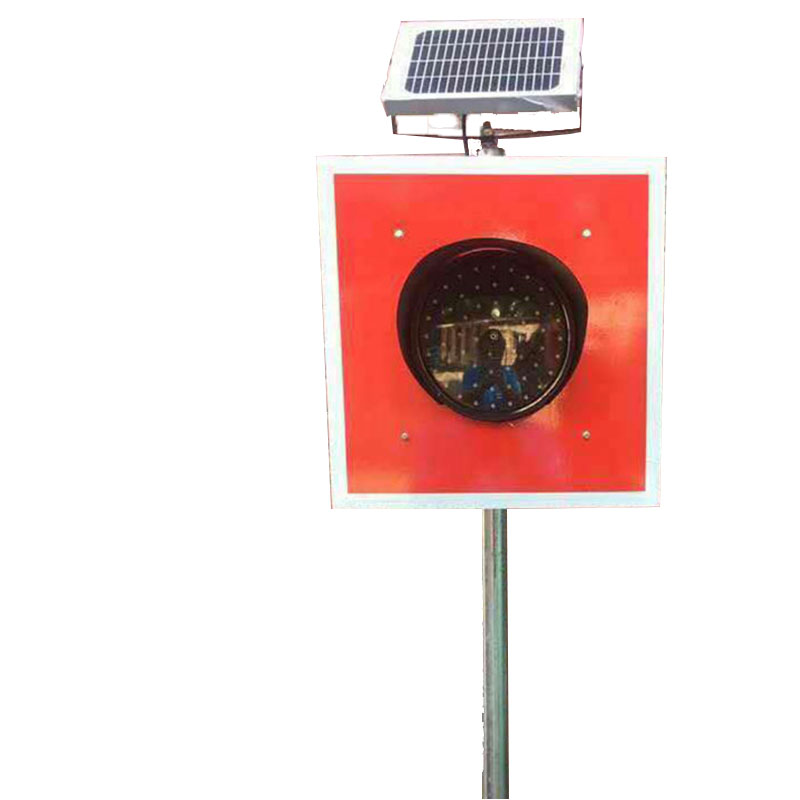

信號機顯示裝置主要由顯示器、燈箱、遮檐、支架、緊固件等組成。
顯示器主要由LED發光體、防護罩及紅色方牌等組成。防護罩具有防水機箱功能，外形尺寸為：350mm×350mm（長×寬）、LED顯示燈直徑200mm。
3·3·6支架
支架分為兩種；即：鋼支架和水泥基礎支架。
（1）鋼支架
鋼支架主要由支架、固定底板、支座、緊固螺栓等組成。通過固定底板緊固在鋼軌上。
（2）水泥基礎支架

水泥基礎為高400mm，上部為150mm×150mm，下部為200mm×200mm的梯形水泥基礎，以緊固螺栓與鋼支架相固定。
