| 加工定制 | 是 |
|---|---|
| 輸出頻率 | 50~60（Hz） |
| 光電板功率 | 50w/18v（Wp） |
| 蓄電池容量 | 12v/18AH（AH） |
| 輸出電壓 | 12/6（V） |
| 品牌 | SSKJ |
| 型號 | SS-XX50 |
深圳盛世陽光科技有限公司是一家專業從事開發，制造，營銷和售后服務的太陽能系列產品，如太陽能燈，太陽能燈帶充電器的輸出，LED燈，太陽能燈，太陽能充電電源，安全燈，智能燈，太陽能發電系統等。
產品參數：
1,太陽板：18V50W 包裝：535*720*20mm
2,控制器功率：12V/10A
3,電池：12V/18AH
4,材料：塑料ABS/透明PC. 3WDC球燈泡2個 帶3米線 15V/2000MA AC充電器1個
5,產品尺寸：300*180*240mm/1pcs
6凈重：17.6kg 毛重：19.2kg
產品說明：
1、充電時間：50W太陽能板充電需要18小時（根據不同地區的平均日 照時間和陽光強度決定）；2、工作時間：2pcs 3W DC LED燈泡至少可亮15-18小時；（根據實際用電設備的輸出功率決定）；3、功能：電池充放電具有 過充 過放保護功能；過載、短路保護 用電設備使用時，保險絲（5A）具有電流過大電路保護功能；4、工作溫度：-20℃ ~ +55℃；5、**大負載功率：
一、產品特點
1.本系統采用了微處理器和專用控制算法，實現了智能控制，專為偏遠和缺電地區的用戶野外作業、家庭照明、旅游宿營等使用設計的小型直流供電系統。
2.本系統電路采用高性能、高精度20位AD處理單片機作為主控，具有蓄電池過充、過放、過載以及獨特電子短路保護與防反接保護功能、超低功耗待機、USB輸出、照明輸出過載保護功能、充電、放電獨立等功能。
3.本系統為純直流輸出系統，DC12V輸出接口6個，USB5V輸出接口2個，適合多種用途需要。
二、功能特點
1.采用單片機作為主控，實現了蓄電池充、放電的智能控制，過充、過放保護功能，短路保護功能，當負載超載時，系統會自動關閉，8秒后自動啟動，有效的延長了蓄電池的使用壽命；蓄電池過放電壓回升控制功能，防止了蓄電池在低電壓狀態下出現照明閃爍的現象。
2.超低功耗待機功能：在開機后5分鐘內，如果沒有檢測到有輸出負載，系統將自動進入超低功耗待機狀態。
3.USB輸出：在給手機、MP3MP4、數碼相機等數碼產品充電時，**大輸出電流為1A，超過額定電流時，系統USB輸出將自動關閉。
4.照明輸出功能：照明輸出超過5A時，系統將自動保護，輸出將自動關閉。
5.充、放電獨立功能：充電、放電互不干擾，實現了在充電時可以同時進行放電。
6. 充、放電指示功能：隨時監測系統充、放電狀態。充電時，充電指示燈紅燈指示，充滿時綠燈常亮；放電時，工作指示燈綠燈常亮，低壓保護時，工作指示燈紅燈常亮。
7.電池電量顯示：當電量低于50%電量時，電量指示燈紅燈閃爍，提示電量低需充電；當電池電量放電到25%時，系統將自動斷電。
充電電源 | 太陽能板：?jiǎn)尉Ч?0W/18V 連接線：6米 | |||
輸出：DC16V/2A | ||||
輸出電壓 | DC輸出端口：DC12V(6個) **大輸出電流：3A | |||
USB輸出端口：DC5V(2個) **大輸出電流：1A | ||||
內置電池 | 12V/12AH 免維護鉛酸蓄電池 | |||
充電時間 | 太陽能充電約：約14小時左右 室電約：10H（完全充滿） | |||
放電時間 | 充滿電的情況下6個3W的LED燈放電約：3.5-4H | |||
額定充電電流 | 5A | 額定放電電流 | 5A | |
系統電壓 | 12V | 空載損耗 | <5mA | |
超壓保護 | 17V | 提升充電電壓 | 14.6V | |
欠壓電壓 | 10.5V | 過放電壓 | 11.1V | |
溫度補償 | -4.0mv/0C/2V（提升、直充、浮充、充電返回電壓補償） | |||
控制方式 | 充電；PWM 脈寬調制； | |||
工作溫度 | -350C 至+650C | |||
過載、短路保護 | 1.25 倍額定電流30 秒；1.5 倍額定電流5 秒過載保護動作；≥3 倍額定電流短路保護 | |||
保護電路： | 過充、過放、過載和短路保護 | 所有保護均不損害任何部件，不燒保險；保險絲只做**保護作用 | ||
太陽能電池、蓄電池反接保護 | ||||
組件擴展性 | 支持使用30W/18V40W/18V對系統進行快充（**大不能超過90W/18V）充電時間對應減少 | |||
三、規格參數
四、包裝清單
序號 | 物料名稱 | 規格 | 單位 | 數量 | 包裝 |
1 | 太陽能電池板 | 50W/18V | 塊 | 1 | 535*720*20mm |
2 | 機箱 | 300*180*240mm | 個 | 1 | 內置蓄電池和PCB板 |
3 | 光源線 | 5米（6條）/7米（1條） | 條 | 7 | 太陽能板連接線6米，LED連接線5米 |
4 | LED | 3W | 個 | 6 | 系統充滿電峰值功率 |
5 | 適配器 | AC100-240V/DC16V/2A | 個 | 1 | 可選配 |
四、操作方法

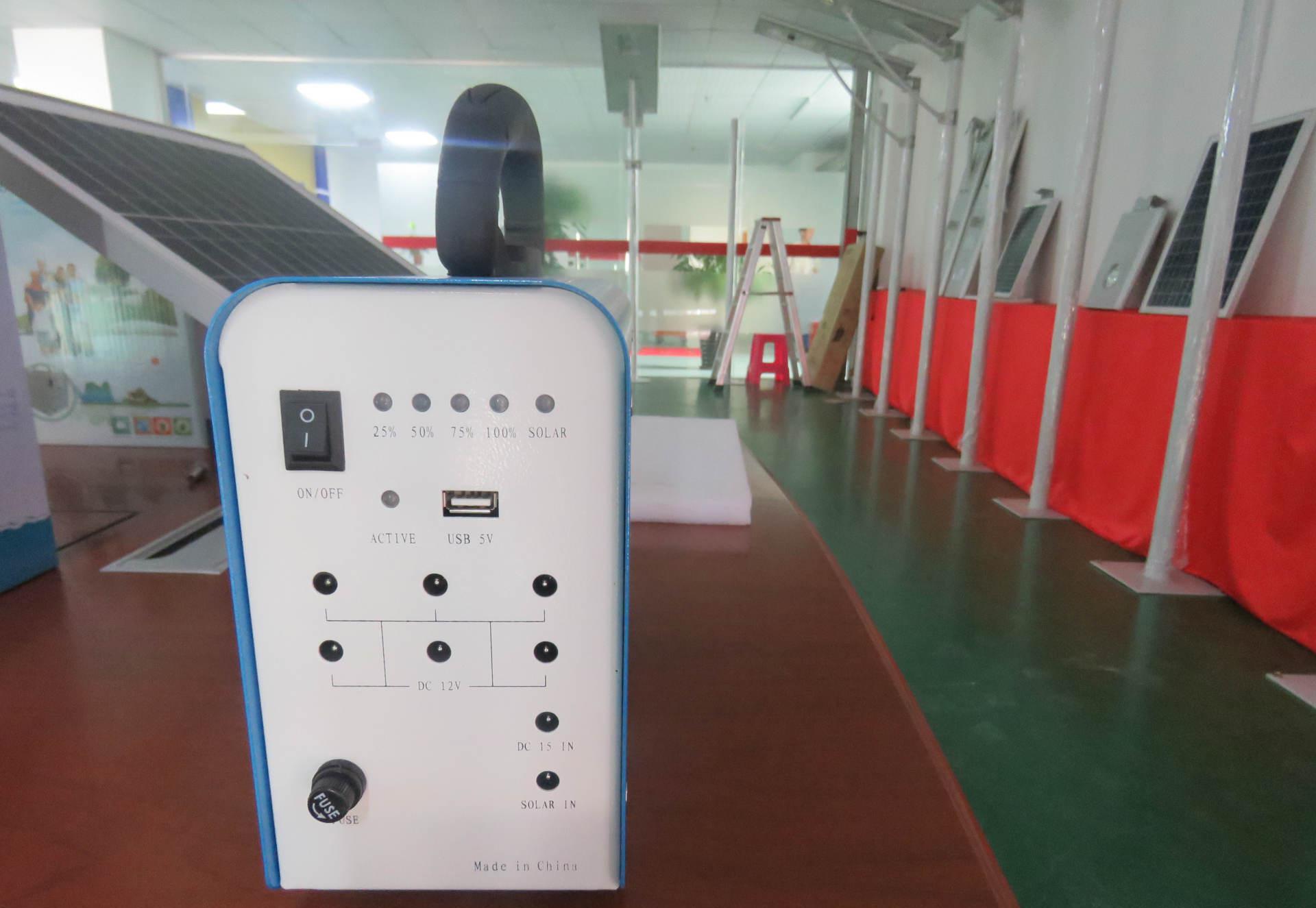

1.產品正面圖
2.充電操作
將太陽能電池板(100W/18V)或者AC充電適配器輸入(AC100V-240V)輸出(DC16V/2A)的直流輸出插頭連接到系統充電輸入端口（Solar Panel）,充電指示燈（Indicator）紅燈閃爍，表示充電狀態連接正常，當指示燈常亮綠燈，表示蓄電池已充滿。
3.照明操作
4.手機和數碼產品充電操作
將手機或數碼產品的充電USB線接入到系統箱上的USB接口中，手機或數碼產品進入充電狀態，USB接口輸出電壓為DC5V,**大輸出電壓為1A，當充電電流超過1A時，USB輸出將自動關閉。
五、常見問題及處理方法
1．有陽光時太陽能充電指示燈不亮
| 檢查各連線是否正確，接觸是否良好
|
2．直流輸出LED燈不亮
| 檢查L(zhǎng)ED燈插頭是否松動、LED開關是否打開、系統電壓是否處于低壓、線路連接是否正常，若以上正常還不能亮燈，請更換LED燈泡
|
3．低壓指示燈亮，直流沒有輸出
| 系統已經進入低壓保護，請及時充滿電
|
4．系統長期使用后，系統很快充滿，工作時間短 | 更換蓄電池 |
如出現不能充電或燈不亮 | 請輕輕檢查插頭是否插好 |
六，注意事項
1、 蓄電箱注意防水防潮，必須放在干燥通風處。
2、 請勿拆裝或解剖本產品部件，避免產品損壞。
3、 使用本系統時，請勿靠近火源或在高溫條件下使用。
4、 **次使用本系統前，請將蓄電池充滿后方可使用。
5、 請勿將本系統投入水中。
6、 陽能板有效時間是上午10點至下午3點，使用時太陽能板必須平面對準太陽方向，云霧對太陽能板發電有一定影響，但其可以適應日曬雨淋，多曬太陽多發電，可以長期固定在室外，并正面對準太陽。
7、 陽能板是鋼化玻璃制品，禁止用石礦和金屬堅硬物敲打，可以抗拒直徑1CM以內的冰雹。
8、 下雨天或陰雨季節請節約用電，不使用時關閉總開關。
