| 產品認證 | CCC |
|---|---|
| 電壽命 | 100 |
| 額定電流 | 40 |
| 額定電壓 | 220/380 |
| 機械壽命 | 1000 |
| 適用范圍 | 控制電路 |
| 品牌 | 上海人民 |
| 型號 | CJX2-4011 |
| 加工定制 | 是 |
CJX2交流接觸器
CJX2接觸器.pdf（CJX2交流接觸器的詳細產品資料，下載時請右鍵另存為）
該交流接觸器在選型時除了認準我工廠商標外。需要注意的要點總結如下：
一：適用范圍
CJX2系列交流接觸器(以下簡稱接觸器)適用于交流50Hz或60Hz，電壓至690V、電流至95A的電路中，供遠距離接通與分斷電路及頻繁起動、控制交流電動機，接觸器還可加裝積木式輔助觸頭組、空氣延時頭、機械聯鎖機構等附件，組成延時接觸器、可逆接觸器、星三角起動器，并且可以和熱繼電器直接插接安裝組成電起動器。
產品符合GB14048.4標準。
二：型號及其含義
CJX2接觸器標準型號如下：
CJX2-0910 CJX2-0901 CJX2-1210 CJX2-1201
CJX2-1810 CJX2-1801 CJX2-2501 CJX2-2501
CJX2-3201 CJX2-3201 CJX2-4011 CJX2-5011
CJX2-6511 CJX2-8011 CJX2-9511

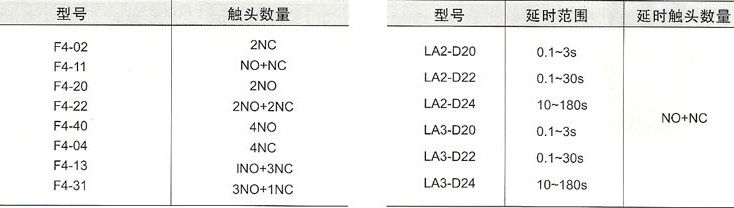

輔助鋤頭的含義

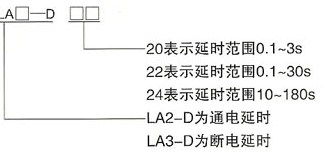

空氣延時頭的型號含義
三：特性
1.電壽命曲線
2.主電路技術參數
型號 | 額定絕緣電壓 | 約定發熱電流A | 額定工作電流 400V AC3 | 控制空率 | 觸頭數量 | 備注 | ||||
230V | 400V | 415V | 440V | 690V | ||||||
CJX2-0910 CJX2-0901 | 690 | 20 | 9 | 2.2 | 4 | 4 | 4 | 5.5 | 3P+NO 3P+NC | 安裝方式：1、兩個螺釘安裝。 2、35mm導軌安裝 |
CJX2-1210 CJX2-1201 | 20 | 12 | 3 | 5.5 | 5.5 | 5.5 | 7.5 | 3P+NO 3P+NC | ||
CJX2-1810 CJX2-1801 | 32 | 18 | 4 | 7.5 | 9 | 9 | 9 | 3P+NO 3P+NC | ||
CJX2-2510 CJX2-2501 | 40 | 25 | 5.5 | 11 | 11 | 11 | 15 | 3P+NO 3P+NC | ||
CJX2-3210 CJX2-3201 | 50 | 32 | 7.5 | 15 | 15 | 15 | 18.5 | 3P+NO 3P+NC | ||
CJX2-4011 | 60 | 40 | 11 | 18.5 | 22 | 22 | 30 | 3P+NO +NC | 安裝方式：1、兩個螺釘安裝。 2、75mm或35mm導軌安裝 | |
CJX2-5011 | 80 | 50 | 15 | 22 | 25 | 25 | 33 | |||
CJX2-6511 | 80 | 65 | 18.5 | 25 | 37 | 37 | 37 | |||
CJX2-8011 | 125 | 80 | 22 | 37 | 45 | 45 | 45 | |||
CJX2-9511 | 125 | 95 | 25 | 45 | 45 | 45 | 45 | |||

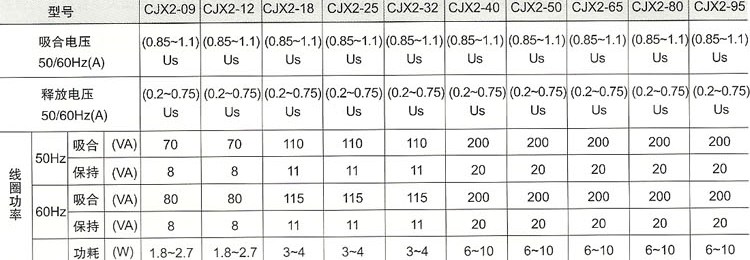

3.線圈參數
四：外形尺寸及安裝尺寸

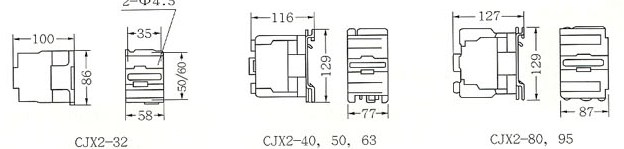

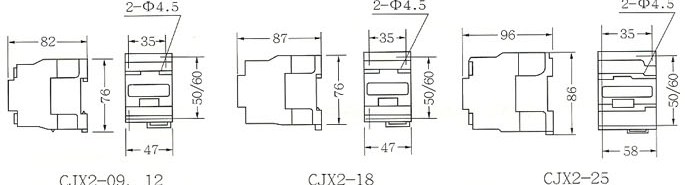

外形尺寸及安裝尺寸

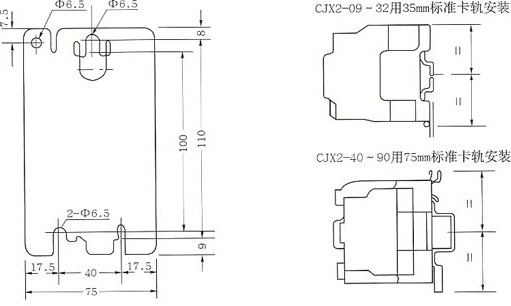

CJX2-40~95安裝尺寸

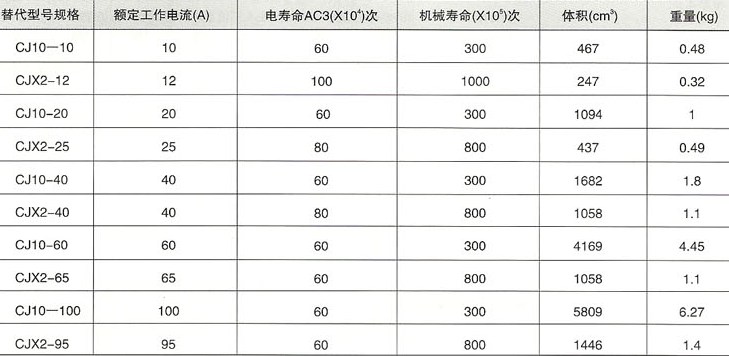

注：為了更方便用戶對現有設備電氣的維修及更新，本公司特別設計了用CJX2系列交流接觸器替代CJ10系列交流接觸器的過渡安裝板。替代的規格型號及性能見表表5。
如果你希望了解CJX2交流接觸器的更多信息，如使用說明，價格，維修等資料，請聯系我們。
