| 材質 | 不銹鋼 |
|---|---|
| 產地 | 山東 |
| 工作原理 | 反滲透 |
| 規格 | YX-30 |
| 類別 | 凈水機 |
| 品牌 | 濰坊永興環保 |
| 型號 | YX-10 |

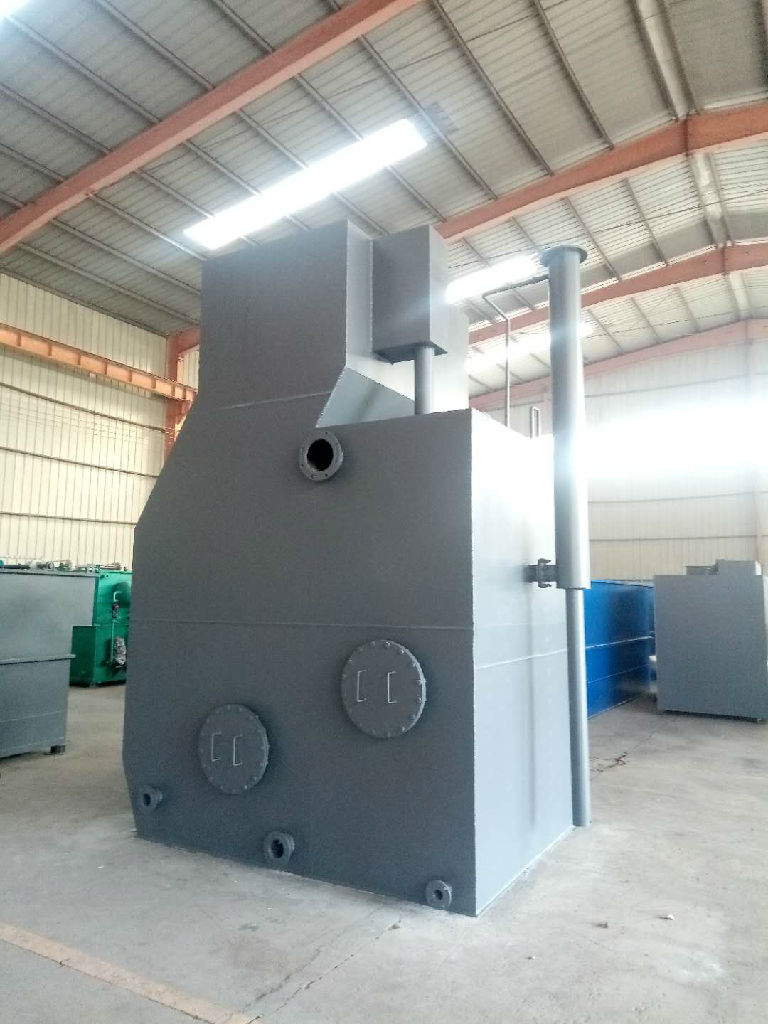

YX高效全自動凈水裝置 設備生產圖片

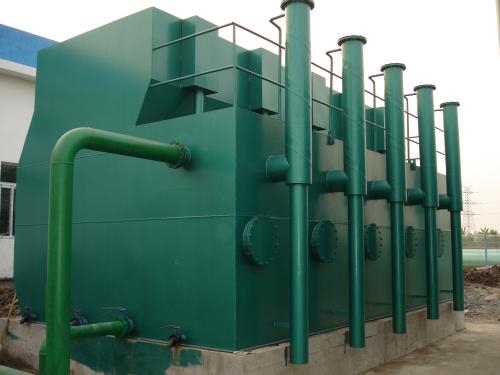

設備安裝圖片
設備介紹
YX高效全自動凈水裝置是有本公司研制的系列新產品，凈水量分別為10/30/50/100/200噸/每小時五個不同型號（特殊規格及要求可另外設計制造）
一體化凈水器集混合反應、絮凝沉淀、過濾出水為一體，通過設備自身的特殊裝置結合電氣控制自動完成加藥、配水、排污泥、反沖、排污等運行程序。全自動凈水器自動化運行，無需人員操作，避免了人為操作造成的水質不穩定，使處理后的水質優良穩定。
一體化凈水器特別適用于工礦企業的給水處理和中、小型自來水廠的自動化管理。全自動凈水器是實現水廠自動化管理的重要單元，無需人員操作、全自動運行的一體化凈水器裝置，配合自動加藥裝置及消毒設備，即可成為一個具有全套功能的凈水站(廠)。
設備特點1、運行成本低
2、自動化程度高
3、占地面積小
4、出水穩定，水質清晰
設計參數·適用原水濁度: ≤3000mg/L
·適用原水溫度：常溫
·凈水出水濁度: ≤3mg/L
·沉淀區設計表面負荷： 7——8m3/h．m2
·過濾區設計濾速:8——10m/h
·濾池沖洗強度：14——17L/S．M2
·沖洗歷時：t=4——6min
適用范圍1、水濁度小于3000mg/L的各類江、河、湖、水庫等為水源的農村、城鎮、工礦企業的水廠，可作為主要的凈水處理裝置。
2、對于低溫、低濁、有季節性藻類的湖泊水源，全自動凈水器有其特殊的適應能力。
3、可用于高純水、飲料工業用水、鍋爐用水等作前置水處理的預處理設備。
4、用于各類工業循環水系統，全自動凈水器可有效而大幅度地提高循環用水水質。
5、用于中水回用系統，以污水廠污水處理后的出水為水源，凈化后回用水的處理設備。

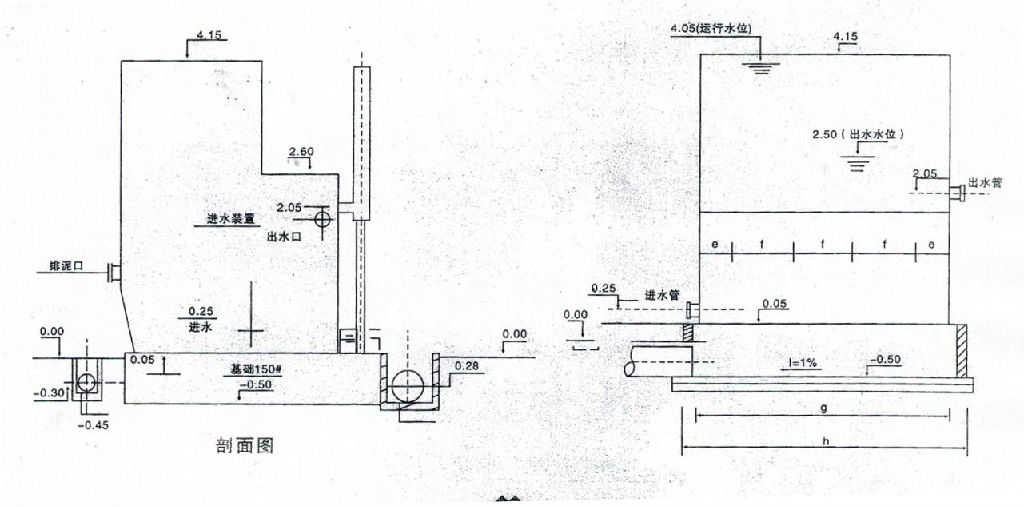

規格尺寸一覽表
| 型號 | 主體平面尺寸 | 基礎平面尺寸 | 反沖洗管尺寸及個數 | 管道平面尺寸 | 裝置總高度 | |||||||||||
| a | g | h | b | e | f | n | c | d | j | |||||||
| YX-10 | 1700 | 2100 | 2300 | 2300 | 350 | 700 | 3 | 200 | 600 | 300 | 4200 | |||||
| YX-30 | 3100 | 3000 | 3200 | 3700 | 500 | 1000 | 3 | 300 | 1180 | 300 | 4200 | |||||
| YX-50 | 3850 | 4000 | 4200 | 4500 | 500 | 1000 | 4 | 400 | 1430 | 325 | 4200 | |||||
| YX-100 | 4600 | 4600 | 7000 | 5300 | 850 | 1700 | 4 | 500 | 1700 | 350 | 4200 | |||||
| YX-200 | 4600 | 4600 | 13800 | 5300 | 850 | 1700 | 8 | 500 | 1700 | 350 | 4200 | |||||
注：凈水裝置的出水標高為2.5米（相對標高），根據凈水裝置及清水池額管路布局及距離，計算其沿途及局部損失之和，以2.5米，減去此水力損失之和，便可決定清水池最高水位的相對標高值。
安裝維修
1，本凈水裝置為整體凈水單元，置于按設計要求澆搗成的基礎上，接通進水管和出水管，即可投入運行。
2，進水管必須安裝流量計。
3，本裝置需引入380V三相電源，為控制全自動所需。
4，本裝置一般不需維修，保養，唯每年可檢查濾料一次。如濾料厚度不足時，可用0.5-1.2毫米粒徑的石英砂，補充到所需高度即可
