| 材質 | 不銹鋼 |
|---|---|
| 耗氣量 | 0.2m3/min |
| 換熱面積 | 8㎡,10㎡,12㎡,14㎡,16㎡,18㎡,20㎡,22㎡,24㎡,26㎡,28㎡,30㎡,32㎡,34㎡,36㎡,38㎡,40㎡,42㎡ |
| 結構形式 | 立式 |
| 類型 | 空氣換熱器 |
| 用途 | 鋼廠,化工,換熱器,熱交換,石油,食品,輕工業,建筑業,機械,紡織,印染,電子,醫藥,涂裝 |
| 傳熱方式 | 混合式換熱器 |
| 分類 | 間壁式換熱器,加壓蒸發器,混合式換熱器,鋼制暖氣片散熱器,板式換熱器 |
| 包裝類型 | 紙箱,泡沫,木箱,對裝,單只裝,套裝,應客戶要求 |
| 品牌 | Tranp/特瑞普 |
| 加工定制 | 是 |
一、機組介紹:
空氣翅片管散熱器的作用是冷卻或冷凝，屬于換熱器的一種，冷卻或冷凝的方式是通過管壁或翅片與管外空氣進行換熱，空氣一般由通風機提供，但耗電量大，并且冷卻或冷凝效果易受氣候變化的影響。
空氣翅片管散熱器主要由管束、通風機和構架.3部分組成。管束包括傳熱管、管箱、側梁和橫梁等。它可按臥式、立式和斜頂式3種基本形式布置。其中，臥式布置傳熱面積大，空氣分布均勻，傳熱效果好;斜頂布置時，通風機安裝在人字中央空間，占地面積小，結構緊湊。
為抵消空氣側的給熱系數較低的影響，通常采用光管外壁裝翅片的管子。翅片管作為傳熱管，可以擴大傳熱面積。翅片管分層排列，其兩端用焊接或脹接方法連接在管箱上。排管一般為3-6排管束系列尺寸長達30米。光管外徑常為25毫米和38毫米，翅片高度一般取12-15毫米，寬為505-2375毫米。
翅片管是空氣翅片管散熱器的核心元件，其形式和材料直接影響設備性能。管子可用碳鋼、銅、鋁和不銹鋼等制成;翅片材料根據使用環境和制造工藝來確定，大多用工業純鋁，在防腐蝕要求很高或在制造工藝條件特殊的情況下也采用銅或不銹鋼。
翅片可按橫向或縱向排列。翅片管的基本形式有:繞片式、鑲片式、軋片式、套片式、焊片式、橢圓管式、紊流式(包括輪輻式、開槽形和波紋形等)。管箱的結構主要有法蘭式、管堵式和集合管式。一般前者用于中低壓，后兩者用于高壓。為適應管束的熱膨脹，一端管箱不固定，容許沿管長方向位移。
空氣熱交換器是一種既適用于蒸汽系統又適用于熱水系統中作為加熱空氣用的空氣加熱器，主要用于熱風采暖、空氣調節系統及干燥裝置的空氣加熱，是熱風裝置中的主要設備，它在當前的工礦企業，各大型建筑物的采暖通風系統中得到廣泛地應用。
散熱器采用熱介質可以為蒸汽或熱水或導熱油。蒸汽的工作壓力常為0.2-1.6MPa，熱水的溫度可為70℃-150℃左右，導熱油的溫度可以為160℃-300℃左右。
散熱器主要由順空氣流向的三排叉排列螺旋翅片管束組成，其翅片管均采用￠21×2mm無縫鋼管繞制上15×0.4mm的皺折鋼帶而成，呈螺旋狀，片距有5mm-大“D”，6mm-中“Z”，8mm-小“X”三種。
散熱器的特點是結構緊湊、外形美觀、便于安裝、方便管理、經久耐用，它不僅適用于集中送風式采暖，同時也適用局部采暖，或其他用途。
煉 油、石油化工塔頂蒸氣的冷凝;回流油、塔底油的冷卻;各種反應生成物的冷卻;循環氣體的冷卻和電站汽輪機排氣的冷凝。
空氣熱交換器也稱空氣換熱器，它的種類很多應用廣泛，可根據您的不同工況選擇不同類型的換熱器。

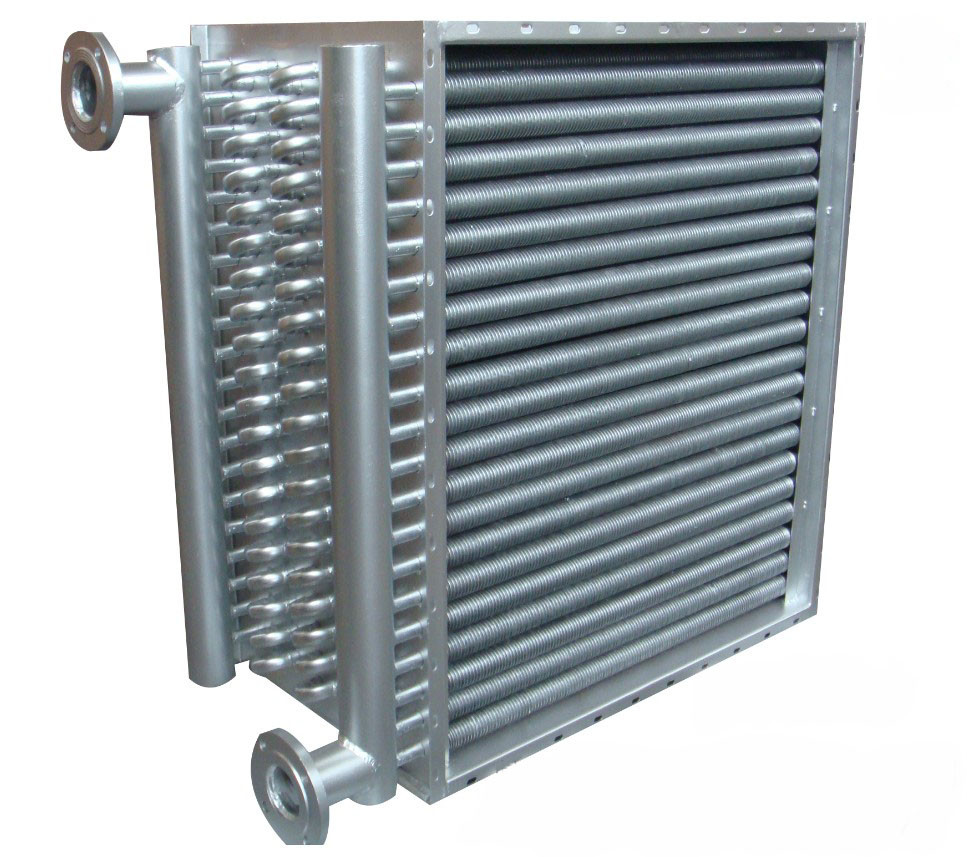

1、繞片式空氣換熱器
繞片式空氣換熱器，它的特點是結構緊湊，外形美觀，便于安裝，方便管理，經久耐用。
2、扎片式空氣換熱器
扎片式空氣換熱器采用工藝先進的鋼鋁復合術，具有緊密結合、熱阻小、傳熱性能強、流動損失小、防腐性能好，在長期的冷熱工況下不易變形，工作壽命長等特點。

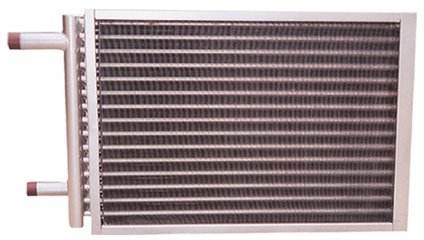

3、串片式空氣換熱器
串片式空氣換熱器采用了先進的機械漲管和圓弧波紋雙翻邊鋁肋片結構翅片。機械漲管使銅管與鋁翅片接觸緊密，圓弧波紋能促進液體紊流，破壞空氣邊界層、提高傳熱系數。先進的結構形式，再加上管數、片距設計合理，使得換熱器具有傳熱性能好、空氣阻力小，結構緊湊重量輕等特點。
廣泛應用于空調、冷卻、去濕、采暖等工程中，就新型風機組與空氣處理機理想的配套產品，它也可與風管鏈接作為冷卻或加熱單獨使用。
4、高頻焊式空氣換熱器
高頻焊式空氣換熱器廣泛應用與石化、電廠及電廠改造、鍋爐、翅片式省煤器和空氣預熱器等領域。
高頻焊式空氣散熱器的翅片管是將帶鋼纏繞于翅片上，同時采用高頻焊接工藝，把翅片焊牢在管上，保證了管與翅片的結合強度，其傳熱性能好，強度高，耐熱振和機械振動，熱膨脹性能好，散熱面積大，使用壽命長，適應溫度范圍廣，承受壓力高等特點。廣泛應用于溫度在200-600℃高溫煙氣熱回收工況中。
5、管式空氣預熱器
管式空氣預熱器在我國是使用很廣泛的一種空氣預熱器。它由許多平行錯列布置的鋼管組成，管的兩端與管板焊接，形成具有一定受熱面的立方體管箱。
管式空氣預熱器的特點是傳熱效率高，=、結構簡單、加工工藝成熟、嚴密性好、管子磨損較小。因此在石油、化工、冶金、電力、環保等行業的余熱回收項目中得到了廣泛應用。
6、板式空氣預熱器
板式空氣預熱器是我司新開發的節能環保型熱量回收的產品。主要運用于氣體與氣解的余熱回收，在糧油、化工、鋼鐵等工業廣泛應用。
板式空氣預熱器和特點是，結構緊湊、換熱效率高、體積小、同等換熱面積是管式空氣預熱器的1/3面積。
