| 產地 | 臺灣 |
|---|---|
| 產品認證 | UL |
| 額定電壓 | 3.5V |
| 封裝材料 | SOP |
| 封裝形式 | 貼片式 |
| 功率 | 0 |
| 類型 | 充電IC |
| 批號 | 全新原裝 |
| 頻率特性 | 中頻 |
| 應用范圍 | 普通工業 |
| 針腳數 | 8 |
| 功率特性 | 中功率 |
| 品牌 | 臺灣欣中芯 |
| 型號 | 充電IC |
| 加工定制 | 否 |
| 整流元件 | 全橋 |
| 反向重復峰值電壓 | 1600（V） |
XZ4057C專為4.4V高電壓新型鋰電池充電專用芯片
企業簡介
深圳市科芯創展電子有限公司公司憑借旗下三大塊產品：LDO產品、鋰電池充電芯片、同步升壓芯片，在同行業占據了主要的市場份額，與國內眾多領域的知名廠商、方案商、行業IC代理商均有合作。客戶遍布全中國，為全世界消費者提供**安全、高效、穩定**具性價比的芯片。科芯創展已成已成為手機、MP4、MID、數碼相機、藍牙WIFI、LCD顯示模組、LED、太陽能、便攜電源、充電器、開關電源等產品中知名芯片品牌。
科芯創展成立于一九九七年，專注致力於類比IC及晶圓研發、設計、製造、封裝、測試及行銷業務。以研發創新于中國而銷售服務于全世界為模式。科芯創展電子專注於提供客戶**具競爭力的電源管理芯片產品及為客戶提供**的電源解決方案。
科芯創展產品：DC/DC升壓芯片、同步整流升壓芯片、同步整流降壓芯片、LDO穩壓芯片、鋰電池充電芯片、鋰電池保護芯片、恒流芯片、LED驅動芯片、電壓檢測芯片、AC-DC轉換原邊控制芯片、AC-DC轉換復邊控制芯片、AC-DC轉換配套芯片、高壓MOSFET、低壓MOSFET等電源管理芯片等。工藝技術的模擬及數模混合集成電路，相關產品廣泛應用于信息家電、數碼電子、汽車電子、光伏產業、無線通信、數字通訊和網絡技術等領域。科芯創展不斷的提供高性價比的產品**的銷售隊伍、強有力的技術支持，先進的生產供應管理體系，提供令客戶滿意的產品
科芯創展秉持著以經營為中心，以市場為導向，以開發為基礎，以品質為生命，以管理為保障的經營理念，以穩健踏實的腳步追求企業持續改善、以“技術**，質量**，服務**”為經營宗旨，以“成為**水平的半導體芯片供應商”為目標。科芯創展的樣品服務項目，可以為世界范圍內的設計工程師提供免費樣品。
科芯創展由一支強大的管理隊伍所引領，全球各地科芯創展公司都秉承“始終如一的為客戶服務”宗旨，不斷的進行創新與鞏固，是科芯創展公司持續發展的不竭動力。科芯創展已發展成為一個國際化公司，產品遠銷全球各地區及相關的市場領域滿足客戶需求。科芯創展的客戶面廣，包括原始設備制造商（OEM）、作為OEM公司外購來源的電子制造服務業（EMS）公司以及代理分銷商。
聯絡我們
科芯創展電子股份有限公司
科芯創展香港電子有限公司
深圳市科芯創展電子有限公司
地址：深圳市民治街道辦民治大道東邊商業大廈5-6樓
李小姐
手機13715286762
QQ 1049509722
科芯創展**新推出高性能線性恒流充電芯片充電電壓3.7V/3.8V/3.85V/4.2V/4.35V/4.4V/7.4V/8.4V/8.7V/12.6V/13.05V/4.34V高電壓鋰電池充電管理ic芯片，XZ4058/XZ4057.XZ6600/XZ6057/XZ5056耐壓5V9V12V15V20V輸入電壓鋰電池充電器ic，是一款完整的單節鋰離子電池采用恒定電流/恒定電壓線性充電器。其底部帶有散熱片的SOP8封裝與較少的外部元件數目使得XZ5056成為便攜式應用的理想選擇。XZ5056可以適合USB 電源5V和適配器電源工作。
由于采用了內部PMOSFET架構，加上防倒充電路，所以不需要外部隔離二極管。熱反饋可對充電電流進行自動調節，以便在大功率操作或高環境溫度條件下對芯片溫度加以限制。充電電壓固定于4.2V，而充電電流可通過一個電阻器進行外部設置。當充電電流在達到**終浮充電壓之后降至設定值1/10 時，XZ5056將自動終止充電循環。
當輸入電壓（交流適配器或USB 電源）被拿掉時，XZ5056自動進入一個低電流狀態，將電池漏電流降至2uA以下。XZ5056在有電源時也可置于停機模式，將供電電流降至50uA。
XZ5056的其他特點包括電池溫度檢測、欠壓閉鎖、自動再充電和兩個用于指示充電、結束的LED狀態引腳。
應用領域
手機、PDA、MP3、MP4
充電器
藍牙、GPS導航儀
主要特性
可編程充電電流，可達1000mA
不需外接MOSFET,傳感電阻和阻塞二極管
用于單節鋰電池、采用SOP封裝的完整線性充電器
恒流/恒壓充電和熱度調節功能使得充電過程高效管理，而無過熱危險
直接從USB接口管理單節鋰離子電池充電
預設充電電壓 4.2V ±1%
充電電流輸出監控
自動重新充電
充電狀態雙輸出、無電池和故障狀態顯示
1/10 充電電流終止充電
停機模式下的供電電流為50uA
2.9V涓流充電閥值電壓
軟啟動限制浪涌流
電池溫度監測功能
采用 SOP8-PP 封裝
TEMP(引腳1)：電池溫度檢測輸入端。將TEMP管腳接到電池的 NTC傳感器的輸出端。 如果TEMP管腳的電壓小于輸入電壓45 ％或者大于輸入電壓的80％，意味著電池溫度過低或過高，則充電被暫停。如果TEMP 直接接GND，電池溫度檢測功能取消，其他充電功能正常。
PROG（引腳2 ）：恒流充電電流設置和充電電流監測端。從PROG 管腳連接一個外部電阻到地端可以對充電電流進行編程。在預充電階段，此管腳的電壓被調制在0.1V；在恒流充電階段，此管腳的電壓被固定在 1V。在充電狀態的所有模式，測量該管腳的電壓都可以根據下面的公式來估算充電電流：
Vprog
Ibat=-----------*1200
Rprog
GND（引腳3 ）：電源地。
Vcc (引腳4)：輸入電壓正輸入端。此管腳的電壓為內部電路的工作電源。當Vcc與BAT 管腳的電壓差小于30mV 時，XZ5056將進入低功耗的停機模式，此時BAT 管腳的電流小于2uA
BAT（引腳 5 ）：電池連接端。將電池的正端連接到此管腳。在芯片被禁止工作或者睡眠模式，BAT 管腳的漏電流小于2uA。BAT管腳向電池提供充電電流和 4.2V的限制電壓.
STDBY(引6）：電池充電完成指示端。當電池充電完成時STDBY被內部開關拉到低電平，表示充電完成。除此之外，管腳將處于高阻態。
CHRG（引腳引腳）:漏極開路輸出的充電狀態指示端。當充電器向電池充電時,CHRG管腳被內部開關拉到低電平，表示充電正在進行；否則CHRG管腳處于高阻態.
CE（引腳8）芯片始能輸入端。高輸入電平。將使TP4056 處于正常工作狀態；低輸入電平使XZ5056 處于被禁止充電狀態。CE 管腳可以被TTL電平或者CMOS 電平驅動。
科芯創展深圳分公司
科芯創展提供：
供應PFM工作模式的升壓IC
供應PWM工作模式的升壓IC
供應輸入電壓0.8V-5V的升壓IC
供應輸入電壓1V-5V的升壓IC
供應輸入電壓1V-20V的升壓IC
供應輸出電壓2.2/2.7/2.8/3.0/3.3/3.6/4.0/5.0/可調型的升壓IC
供應可代替BL8530 XC6385 RT9261的升壓IC
供應可替代HT77系列 S-8351的升壓IC
供應可替代LTC3429 LTC3400的升壓IC
供應輸出400MA的升壓IC
供應輸出1A的升壓IC
************供應PWM工作模式的降壓IC**********

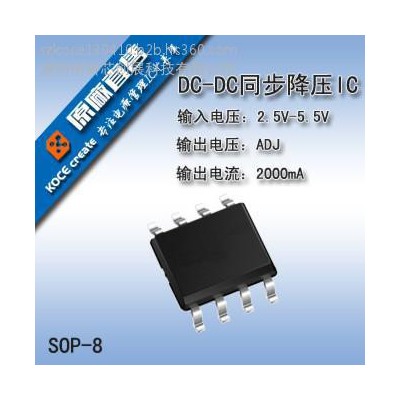

供應輸入電壓2.5V-6V的降壓IC
供應輸出電壓2.5V-5.5V可調的降壓IC
供應輸出固定電壓1.2/1.5/1.8V/3.3V的降壓IC
供應輸出電流600MA的降壓IC
供應可替代RT8808 ACT6909 MP2104的降壓IC
供應可替代LTC3406 APS1006的降壓IC
供應線性工作模式的LDO線性穩定IC
供應輸入電壓1.2-6.5的線性穩定IC
供應輸入電壓18V以內的線性IC
供應輸入電壓1.2-3.6V的LDO
供應輸出電壓可調的LDO
供應輸出電流300MA、500MA的LDO
供應輸出電流1A的LDO
*************供應耐高壓線性IC***********
供應輸入24V內的耐高壓LDO
供應輸出3.0/3.3/3.6/4.4/5.0的耐高壓LDO
供應輸出電流為50MA、100MA的耐高壓LDO
供應輸出電流為300MA的耐高壓LDO
供應可替代HT71** HT75** HT73**的耐高壓IC
*******供應LED驅動恒流IC****
*******供應LED降壓恒流IC****
*******供應LED升壓恒流IC****
*******供應LDO降壓恒流的LED驅動IC*****
供應輸出電壓2.7-7.0的LED恒流驅動IC
供應輸出電流150/180/200/220/250/280/300/350/380MA的LED恒流驅動IC
供應輸出電流100MA-3000MA的LED恒流驅動IC
供應可替代T6335A AMC7135的LED恒流驅動IC
*******供應射燈驅動IC*****
供應輸入電流800MA內的射燈驅動IC
供應輸入電路3Aneu的射燈驅動IC
供應輸入電壓5.5-36V的射燈驅動IC
供應可替代ZXLD1350 ZXLD1360的射燈驅動IC
供應可替代PT4115 PAM2863的射燈驅動IC
*******供應日光燈、球泡燈IC****
供應輸入電壓5-400V的日光燈IC
供應輸出電流1000MA的日光燈IC
供應DC-DC降壓恒流的LED驅動IC
*******供應手電筒驅動IC****
供應輸入電壓1.6-3.3V的手電筒驅動IC
供應輸入電壓0.8-3.0V的手電筒驅動IC
供應輸入電流300MA、800MA內的手電筒驅動IC
供應可替代PAM2803的手電筒驅動IC
*******供應背光驅動IC*****
供應輸入電壓2.7-6.0V的背光驅動IC
供應輸出電流30MA、20MA內的背光驅動IC
供應可替代LM2705、RT9271、LM2705、RT9271的背光驅動IC
供應可替代AMC7110 AMC7113 PT4401 CP2139的背光驅動IC
********供應太陽能路燈驅動IC******
供應輸入電壓2.5-400V的太陽能燈驅動IC
供應輸出電流1A的太陽能燈驅動IC
供應可替代ZXLD300的太陽能燈驅動IC
*********供應草坪燈驅動IC******
供應輸入0.9-3.0V的草坪燈驅動IC
供應輸出電流300MA內的草坪燈驅動IC
供應可替代JD1803 JD1801的草坪燈驅動IC
*********供應升壓恒流驅動IC*****
供應啟動電壓0.9V以上的升壓恒流驅動IC
供應輸出電流1000MA的升壓恒流驅動IC
供應可替代PAM2803的升壓恒流驅動IC
*******供應低電壓檢測IC****
供應N通道的低電壓檢測IC
供應C通道的低電壓檢測IC
供應輸入電壓0.7-10V的低電壓檢測IC
供應可替代XC61NCC XC61CN的低電壓檢測IC

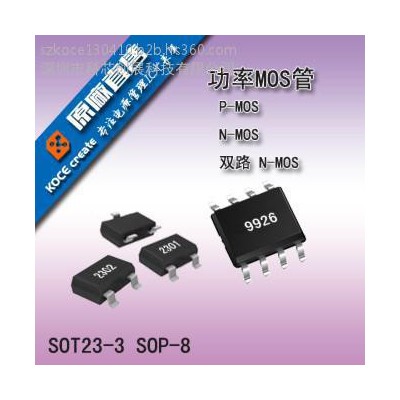

******供應MOS*******
