| 集熱器件 | 平板型太陽能熱水器 |
|---|---|
| 結構類型 | 其他 |
| 內膽材質 | 陶瓷 |
| 外殼材質 | 不銹鋼 |
| 形式 | 承壓式 |
| 顏色 | 銀色 |
| 支架材質 | 鐵 |
| 品牌 | 尚而特 |
| 型號 | SRT-BS-100 |
| 加工定制 | 是 |
| 熱水器類型 | 分體式 |
太陽能熱水器是利用太陽光將水溫加熱的裝置。太陽能熱水器分為真空管式太陽能熱水器和平板式太陽能熱水器，真空管式太陽能熱水器占據國內95%的市場份額。真空管式家用太陽能熱水器是由集熱管、儲水箱及支架等相關零配件組成，把太陽能轉換成熱能主要依靠真空集熱管，利用熱水上浮冷水下沉的原理，使水產生微循環而達到所需熱水。
陽光穿過平板集熱器的玻璃蓋板，將太陽光能的熱量吸收，傳遞給平板集熱器的集熱銅管，銅管里加熱的水變輕沿著銅管受熱面往上進入保溫儲水桶，桶內溫度相對較低的水沿著銅管背光面進入集熱器補充，如此不斷循環，使保溫儲水桶內的水不斷加熱，從而達到熱水的目的。
太陽能熱水器把太陽光能轉化為熱能，將水從低溫度加熱到高溫度，以滿足人們在生活、生產中的熱水使用。

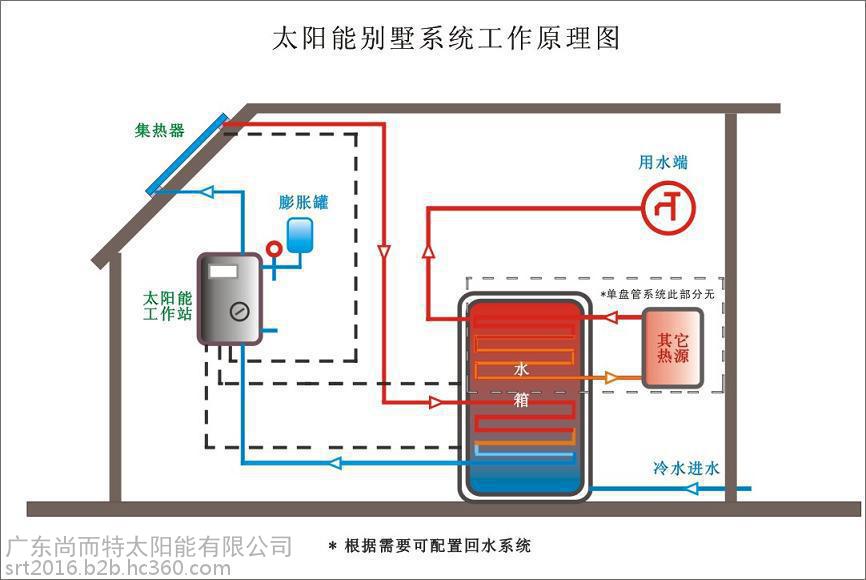

分體式太陽能熱水器工作原理圖：

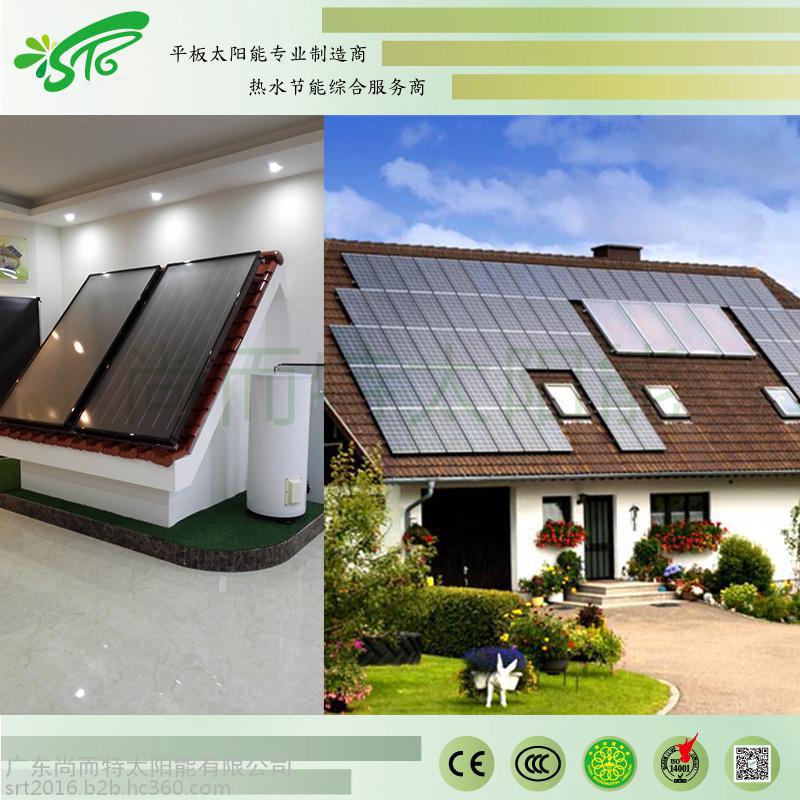

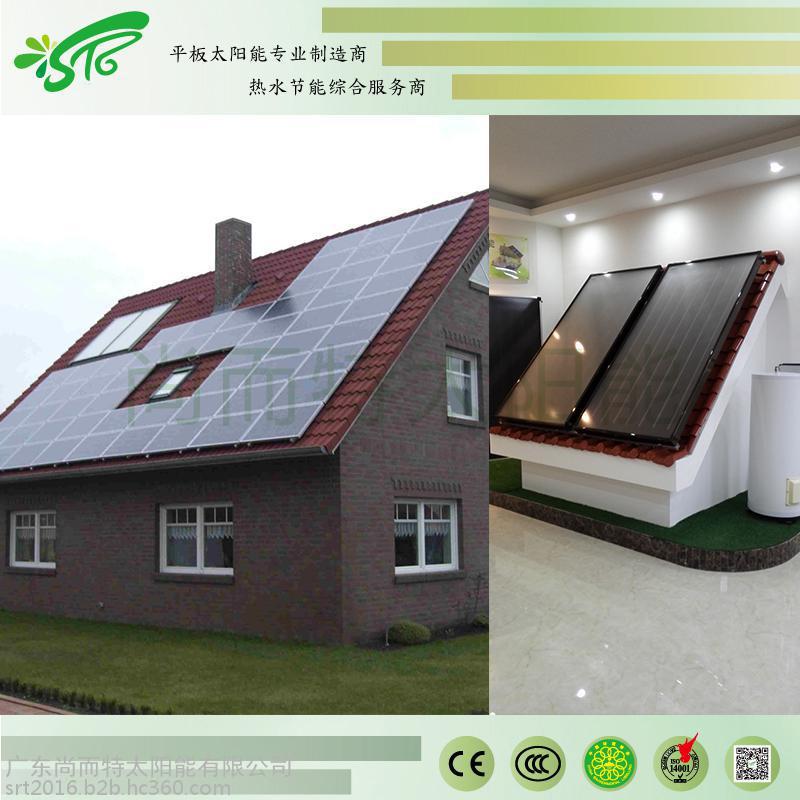

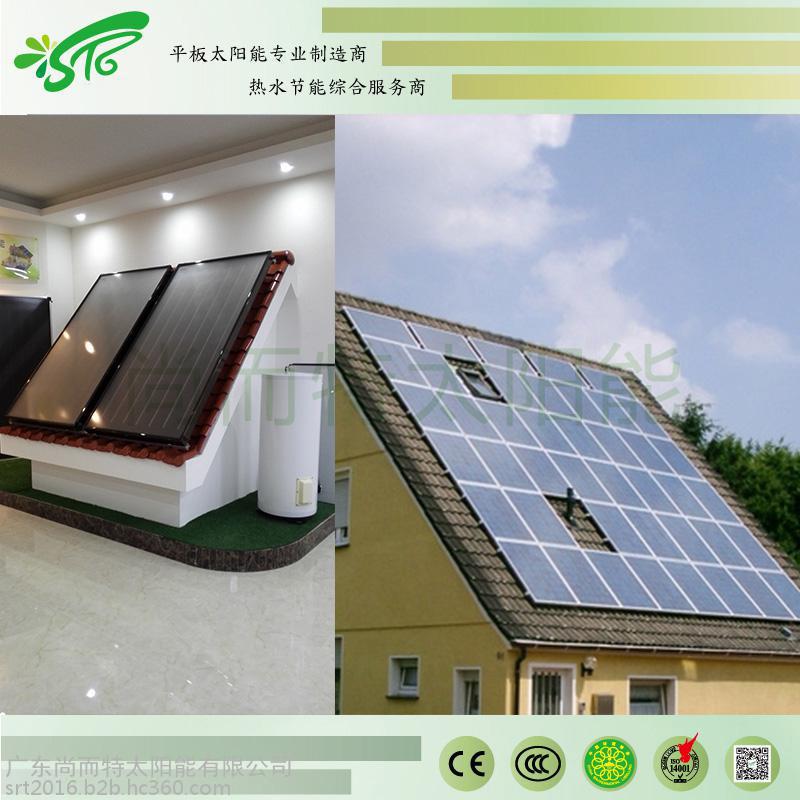

分體式太陽能熱水器可以安裝在別墅住宅的朝南屋面上，也可以安裝在別墅的庭院草坪上，及各種建筑物朝南的坡面上，熱水可以不受限制的發送到任何一個樓層使用，適用范圍廣。
1.系統特點
該系統采用工作方式強制循環（自動控制）工作方式，并且自動控溫、承壓出水，解決了長期以來太陽能熱水器人工操作的諸多不便。該系統投資少，效果好，操作簡單，更為重要的是安全，方便，節能，對環境沒有任何的污染，所以被專家們贊譽為“綠色工程”。

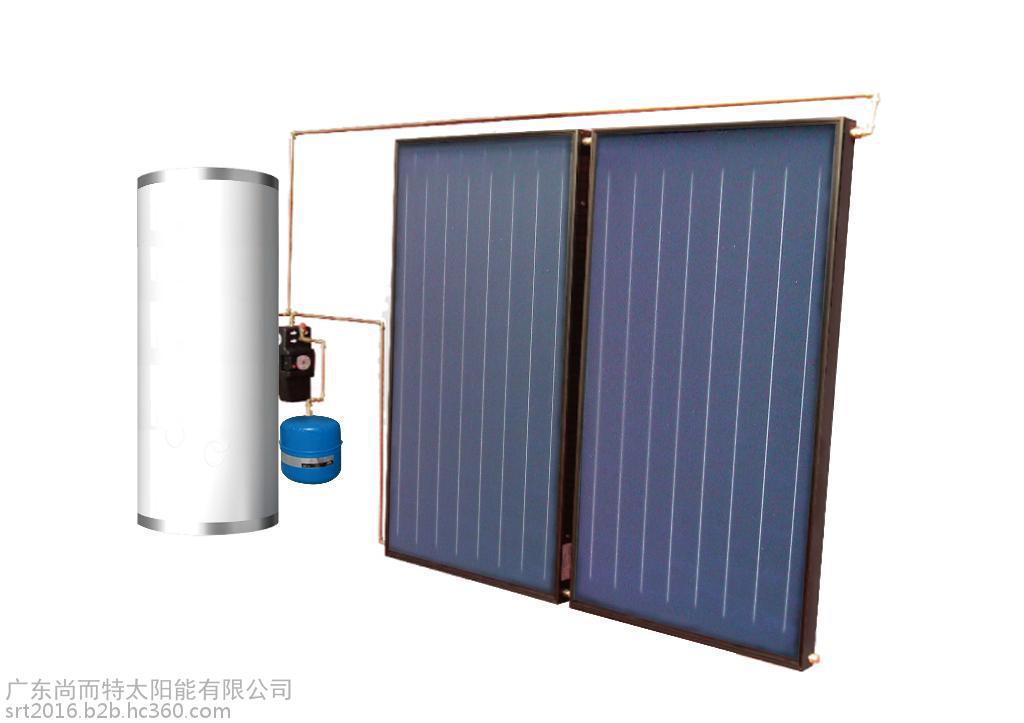

2.系統構成
該太陽熱水系統主要由太陽集熱器，儲熱器水箱，太陽能工作站，管道四部分組成。太陽能集熱器是本公司生產的尚而特平板太陽能集熱器，具有很高的集熱效率；儲熱水箱可采用搪瓷內膽，保溫采用高效保溫材料聚氨脂整體發泡制作而成，極大的提高了儲熱水箱的保溫效果和使用壽命，從而保證了太陽能熱水系統在零下50℃仍可照常使用。管道選用的是抗腐蝕性高，保溫性好的PPR管，使得管道有很好的使用效果和較長的使用壽命。
3.系統工作原理
1．集熱器采用尚而特平板太陽能集熱器，將太陽光轉化為熱能。
2．循環泵使工質在循環管路中循環。
3．通過熱交換器將太陽能集熱器收集的熱量傳遞到儲熱水箱中。
4．在循環泵運行過程中，當溫差小于某一設定值時，循環泵將停止工作。
5．當水箱水溫TR達到設定水溫最大值時，控制器關閉循環泵。
6．水箱的電輔助加熱器可以自動維護水箱上部水溫恒定為設定值。
4.性能特點
1．集熱器與儲水箱分離，全承壓運行。
2．采用人工智能太陽能控制儀，全自動可靠運行。
3．保溫水箱可以放置在室內任何地方。
4．采用平板太陽能集熱器，雙回路系統，不怕凍，四季使用。
6．采用雙層不銹鋼太陽能電熱水箱，承壓運行，使用方便。
7．定溫供水，上限溫度設定，恒溫定時電加熱，設置數據斷電記憶保護，24小時熱水。
8．分體設計，美觀大方。
9．集熱器可以安裝在陽臺，南墻，坡屋面，雨棚，斜屋頂等位置，任意放置。
10．模塊化設計，積木式組裝，運輸安裝方便，真正實現與建筑一體化。
5.系統主要部件特點
1．集熱器：采用尚而特平板太陽能集熱器。
2．電熱水箱：采用不銹鋼內膽電熱儲水箱，外殼采用獨特內扣工藝，結構牢固，外形美觀。
3．循環泵：采用德國威樂WILO水泵，保證系統低能耗，低噪音，長壽命。
4．集熱器與電水箱托架。
5．控制器：采用德國原裝進口，性能穩定，功能齊全。
6．工作站：主要部件采用意大利進口部件，保證密閉系統運行安全可靠。
7．管道：建議采用紫銅管。
8．保溫材料。
平板太陽能集熱器相關參數：
| 陽極氧化 | 吸收率 Absorption | 毛面積 Overall area ( m2) | 端管尺寸 Header Dimension(mm) | 翅片規格 Dimension of Fin(mm) | 最大工作壓力 Max Working Pressure(Mpa) |
| | ≥95%±2% | 2 | D22xT0.6xL1060 | L1840xW140xT0.3 | 0.8 |
| | 發射率 Emitance | 采光面積 Aperure Area ( m2) | 支管尺寸 Riser Dimension(mm) | 重量/Weight(kg) | 測試壓力 Testing Pressure(Mpa) |
| | 15%±2% | 1.85 | D8xT0.5xL1886 | 32~40 | 1.2 |
| | | | | | |
| 黑鉻 | 吸收率 Absorption | 毛面積 Overall area ( m2) | 端管尺寸 Header Dimension(mm) | 翅片規格 Dimension of Fin(mm) | 最大工作壓力 Max Working Pressure(Mpa) |
| | ≥95%±2% | 2 | D22xT0.6xL1060 | L1950xW950xT0.3 | 0.8 |
| | 發射率 Emitance | 采光面積 Aperure Area ( m2) | 支管尺寸 Riser Dimension(mm) | 重量/Weight(kg) | 測試壓力 Testing Pressure(Mpa) |
| | 8%±2% | 1.85 | D8xT0.5xL1886 | 32~40 | 1.2 |
| | | | | | |
| 藍膜 | 吸收率 Absorption | 毛面積 Overall area ( m2) | 端管尺寸 Header Dimension(mm) | 翅片規格 Dimension of Fin(mm) | 最大工作壓力 Max Working Pressure(Mpa) |
| | ≥95%±2% | 2 | D22xT0.6xL1060 | L1950xW950xT0.3 | 0.8 |
| | 發射率 Emitance | 采光面積 Aperure Area ( m2) | 支管尺寸 Riser Dimension(mm) | 重量/Weight(kg) | 測試壓力 Testing Pressure(Mpa) |
| | 4%±2% | 1.85 | D8xT0.5xL1886 | 32~40 | 1.2 |
| 平板太陽能集熱器之 陽極氧化集熱器 | Flat panel Solar Collector - Anodizing Oxidation Coating |
| 規格：長*寬*高 2000*1000*70/80 mm | Dimension:L*W*H 2000*1000*70/80/90 mm |
| 結構：銅管鋁翼承壓集熱器 | Structure: Al.- Al. Fusion Bonding Fins |
| 板芯：陽極氧化 | Coating: Anodizing Oxidation Coating |
| 邊框：電泳鋁合金型材1.0mm | frame: Electrophoretic Aluminum Alloy 1.0mm Thickness |
| 蓋板：3.2mm 太陽能專用低鐵布紋鋼化玻璃 | Cover: Low iron Texture Tempered Glass 3.2mm Thickness |
| 底板：0.3/0.5mm鍍鋅背板或壓花鋁背板 | Back Plate:0.3/0.5mm Thicknes Galvanized Sheet or Embossed Aluminum Plate |
| 保溫層：35K玻璃棉/聚氨酯整體發泡 | Insulation: 35K Density Fiber Glass / Whole Polyurethane Foaming |
| | |
| 平板太陽能集熱器之 黑鉻集熱器 | Flat Panel Solar Collector -- Black Chrome Coating |
| 規格：長*寬*高 2000*1000*70/80 mm | Dimension :L*W*H 2000*1000*70/80/90 mm |
| 結構：銅管鋁板承壓集熱器 | Structure: Full Al./Copper Sheet |
| 板芯：電鍍黑鉻 | Coating: Black Chrome Coating |
| 邊框：電泳鋁合金型材1.0mm | frame: Electrophoretic Aluminum Alloy 1.0mm Thickness |
| 蓋板：3.2mm 太陽能專用低鐵布紋鋼化玻璃 | Cover: Low iron Texture Tempered Glass 3.2mm Thickness |
| 底板：0.3/0.5mm鍍鋅背板或壓花鋁背板 | Back Plate:0.3/0.5mm Thicknes Galvanized Sheet or Embossed Aluminum Plate |
| 保溫層：35K玻璃棉/聚氨酯整體發泡 | Insulation: 35K Density Fiber Glass / Whole Polyurethane Foaming |
| | |
| 平板太陽能集熱器之 藍膜集熱器 | Flat Panel Solar Collector - Blue Selective Coating |
| 規格：長*寬*高 2000*1000*70/80 mm | Dimension :L*W*H 2000*1000*70/80/90 mm |
| 結構：銅管鋁板承壓集熱器 | Structure:Full Al./Copper Sheet |
| 板芯：真空磁控濺射金屬陶瓷鍍膜 | Coating: Blue Selective Coating (imported / Domestic Made) |
| 邊框：電泳鋁合金型材1.0mm | frame: Electrophoretic Aluminum Alloy 1.0mm Thickness |
| 蓋板：3.2mm 太陽能專用低鐵布紋鋼化玻璃 | Cover: Low iron Texture Tempered Glass 3.2mm Thickness |
| 底板：0.3/0.5mm壓花鋁背板 | Back Plate:0.3/0.5mm Thicknes Galvanized Sheet or Embossed Aluminum Plate |
| 保溫層：35K玻璃棉/聚氨酯整體發泡 | Insulation: 35K Density Fiber Glass / Whole Polyurethane Foaming |
國際權威認證： ISO 9001 質量管理體系認證證書 中文/英文 基本認證: 營業執照 地稅證書 國稅證書 開戶許可證 企業資質認證: ISO 14001 環境管理體系認證證書 中文/英文 CCC認證 設計施工一體化資質 職業健康安全管理體系 中文/英文 中科環協節能環保認定證書 榮譽證書： 廣西太陽能協會會員單位 廣西特別貢獻獎 中國太陽能熱利用產業聯盟理事單位 中國太陽能熱利用產業協會理事單位 海南省太陽能應用行業協會會員單位 中國太陽能熱利用產業聯盟太陽能與輔助能源互補供熱、制冷工程專業委員會會員單位 太陽能熱利用工程設計、施工企業資質培訓合格證書 產品證書： 產品專利證書 (10項） 陽極氧化平板太陽能集熱器檢測報告 黑鉻平板太陽能集熱器檢測報告 藍膜平板太陽能集熱器檢測報告
