| 加工定制 | 是 |
|---|---|
| 產品規格 | LBS-GD80M |
| 外形尺寸 | 1500*800*1350（mm）（mm） |
| 重量 | 108（Kg）（Kg） |
| 產品用途 | 各種凈水器、過濾器、管件靜壓水壓試驗 |
| 品牌 | 賽思特 |
| 型號 | LBS-GD80 |
凈水器
壓力試驗設備
非標設備具體價格請來電咨詢，根據配置不同價格相差較大
一、此類設備主要用途
凈水器試驗機也可用于閥門、管道、鍋爐等承壓容器進行耐壓試驗、試壓檢測及溫度流量容積檢測。車轉向管、剎車管、空調管、燃油管、冷卻水管、散熱器、 暖風軟管、氣壓設備、冷凝器、蒸發器、空調濾芯器軟管、渦輪增壓系統軟管、汽車剎車泵、缸體、工程氣壓軟管、航空軟管和管匯、硬管、接頭、閥門、壓力儀表、壓力容器、壓力變送器等
二、型號意義解析：
JSQ-07-MP
JSQ-------凈水器壓力試壓臺
07-------最高爆破壓力7mpa
MP--------PLC控制
三、主要技術參數
系統最高壓力 | 7Mpa-12mpa |
耐壓試驗壓力 | 3mpa |
驅動氣源壓力 | 0.6-0.8mpa |
控制方式 | PLC控制 |
工位 | 4工位 |
水槽 | 不銹鋼 |
進/出口螺紋 | ZG1/4內螺紋（可選） |
四、產品參考工作原理
一、主要配置
序號 | 名 稱 | 數量 | 規格型號 | 品牌產地 |
1. | 高壓壓力表 | 1 | YN-100-10mpa | 科邁 |
2. | 低壓壓力表 | 1 | YN-60-1mpa | 科邁 |
3. | 不銹鋼球閥 | 4 | SQV-10 | 濟南賽思特 |
4. | 銅球閥 | 1 | SQP-16 | 賽思特/SCV70 |
5. | 氣控閥 | 1 | SC20 | 弗雷西 |
6. | 氣控閥 | 1 | SC20 | 弗雷西 |
7. | 調壓閥 | 1 | UFR04 | 南浦氣動 |
8. | 油霧器 | 1 | UFRL04 | 南浦氣動 |
9. | 傳感器 | 1 | KSDR-10 | 昆山丹瑞 |
10. | 電控盤 | 1 | shineeast | 濟南賽思特 |
11. | PLC | 1 | SST-20 | 西門子 |
12. | 管路、接頭、閥門及組裝 | 1 | shineeast | 賽思特 |
13. | 箱體 | 1 | 非標定制 | 濟南 |
14. | 水槽 | 1 | 不銹鋼 | 三鑫 |
二、設備外形參考：（非標設備僅供參考）

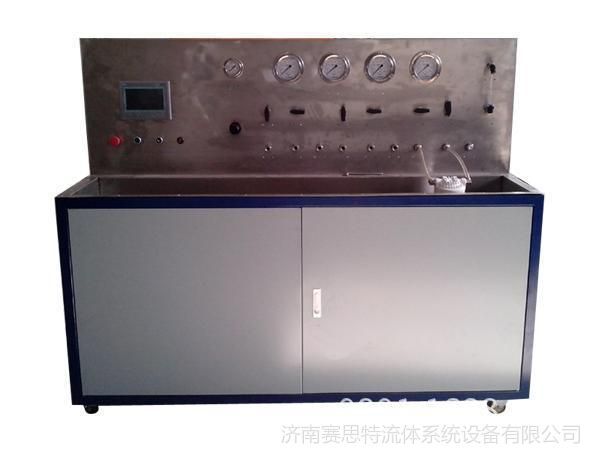

PLC控制壓力試驗臺 |
|
常規藍色箱體式--水壓試驗機 |
|
手動控制--不銹鋼框架式 |
|
手動控制爆破試驗臺 |
管件水壓試驗臺
管件水壓試驗臺是根據客戶的實際需要，將氣液增壓泵、油箱(水箱)及各部件裝配在管式框架內或封閉箱體
內，結構緊湊，使用方便。調壓閥、壓力表、閥門等均為面板安裝。通過設定驅動氣壓調節器可調節輸出壓
力。到達設定壓力時泵自動停止，壓力下降時恢復工作。
該系列增壓系統一般應用介質為水或油，根據客戶需要的其他介質(包括有腐蝕性的介質)可提供特殊設計
的增壓系統。
LBS氣液增壓系統典型應用：
◎閥門、管件等提供靜態和爆破測試
◎汽車制動系統及噴油嘴測試。
◎向管道或反應釜中注射化學試劑。
◎制冷劑的罐裝
◎夾緊、鉆孔、剪切、沖壓等設備的動力
◎大型壓力機過載保護模具緩沖及托起動力
◎航空航天附件靜態及動態測試
◎儀器儀表的性能測試及校定
◎高壓清洗及水切割設備的水噴射
◎機械設備的潤滑系統注油
◎閥門測試時夾緊動力
◎軸套缸套的壓進，壓出動力
◎控制地面安全閥與地下安全閥
公司是國內最大的液體氣體增壓泵生產公司，長期批發供應增壓泵，增壓設備包括：氣壓動力機械及元件，沖壓鉚接設備及配件:氣體液體增壓泵，耐壓爆破實驗臺，安全閥爆破片試驗臺，增力缸式沖壓機，膠管脈沖實驗臺，車載氣瓶檢測線，外測法水壓試驗機。公司十四年來質量可靠，售后服務保障，性價比高，贏得顧客好評，歡迎廣大顧客、代理商前來實地參觀洽談。
有流體壓力方面問題或需要更多產品詳細選型資料定制非標壓力設備請向賽思特市場部工程師13287739109馬工或者qq81503459咨詢
爆破（耐壓）試驗臺是我公司根據氣動增壓裝置的工作原理，結合我國的實際情況研制而成的一種新型試壓裝置，該
試驗臺用于對各種組件進行靜態壓力和爆破壓力試驗。
適用范圍：
汽車轉向管、剎車管、空調管、燃油管、冷卻水管、散熱器、 暖風軟管、液壓設備、冷凝器、蒸發器、空調濾芯器
軟管、渦輪增壓系統軟管、汽車剎車泵、缸體、工程液壓軟管、航空軟管和管匯、硬管、接頭、閥門、壓力儀表、壓力容
器、壓力變送器等。
賽思特
耐壓爆破試驗設備

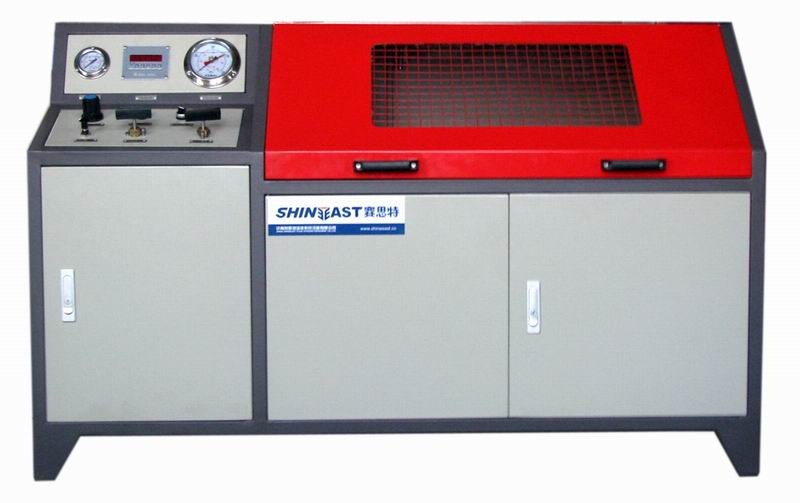

![201113101219329[1]](http://www.se5y.com/file/upload/202110/01/000307211.jpg)
![200981094021115[1]](http://www.se5y.com/file/upload/202110/01/000307231.jpg)
濟南賽思特水壓試驗設備是我公司根據從國外引進的氣動增壓裝置的工作原理，結合我國的實際情況研制而成的一種新型試壓裝置。可根據客戶需要定制生產，測試介質為水或乳化液或液壓油，最高測試壓力可達3200bar；可提供手動控制、數顯自動控制、PLC控制、計算機自動控制等多種控制方式。根據工況情況，可以采用單泵或雙泵、電動泵等的增壓模式。
水壓試驗設備包括：手動/氣動/電動試壓泵、水壓試驗機、耐壓試驗臺、爆破試驗臺、疲勞脈沖實驗臺、高低溫試驗臺、氣瓶外測法水壓試驗臺
賽思特是國產高壓流體壓力設備的開創者是國內最大的液體氣體增壓泵及流體增壓設備生產公司，長期批發供應增壓泵，設備包括：氣體液體增壓泵試壓泵，耐壓爆破實驗臺，安全閥校驗臺，氣動沖壓鉚接設備，氣密性實驗裝置，膠管脈沖實驗臺，CNG/LNG/LPG汽車改裝檢測設備、國標車載氣瓶檢測線，外測法水壓試驗機。公司十四年來質量可靠，售后服務保障，性價比高，贏得顧客好評，歡迎廣大顧客、代理商前來實地參觀洽談。
一、設備原理
賽思特試驗臺使用壓縮空氣為動力源，輸出液壓力與驅動氣源壓力成比例。通過對驅動氣源壓力的調整，便能得到相應的液壓力。根據被試件的不同壓力，輸入實驗數據計算機自動調整驅動氣體壓力，高壓泵產生高壓液體，經過壓力控制系統，由高壓管路輸送給試樣件中，進行靜壓試驗和爆破試驗.
二、適用范圍
適用于各種球閥、閥門、管件、管道、連接件、壓力容器、油箱、水箱、汽車制動軟管轉向管、燃油管、空調管以及液壓設備、工程機械、礦山機械液壓軟管各種金屬管、非金屬管、接頭及附件等受壓設備、管路及部件的高壓耐壓保壓試驗、密封實驗和超高壓爆破及靜壓試壓檢驗。同時也適合科研、檢驗部門作檢測工具。
三、手動控制型水壓試驗設備
1.設備外形參考：
2.技術參數：
系統額定壓力 | 0-350Mpa（可選） （根據使用壓力需求選擇合適的壓力范圍） |
驅動氣源壓力 | 0.4-0.8mpa |
水源 | 內置水箱或外接自來水 |
標態流量 | 10L/MIN不同壓力流量不同 |
進/出口螺紋 | ZG3/8內螺紋（可選ZG1/4、ZD1/2、M14*1.5） |
噪音 | ＜75dB |
3.操作步驟簡介
*連接設備氣源，把水箱加滿水
*調節氣源調壓閥至0.4-0.8mpa
*用高壓膠管連接被測試件至設備高壓出口
*關閉卸荷開關，打開驅動開關，設備開始增壓
*直接做爆破試驗或增壓至所需壓力后關閉高壓開關進行保壓試驗
賽思特水壓試驗機具有達到增壓比自動停止的功能，因此可以調節相應的氣源壓力來實現到壓自動停止的效果（例如100:1 的試驗機，如需要60mpa水壓，可以調節氣源調壓閥至0.6mpa氣壓，放大100倍即輸出壓力60mpa，設備增壓至60mpa即可自動停止增壓）
4.使用連接示意圖
三、自動控制型水壓試驗設備
1.型號含義
BPT-GD400-MPA
說明： BPT -------水壓爆破試驗臺
GD400---- 增壓比:400：1
MPA------- 計算機控制（控制方式根據需要選擇）
2.設備功能
工作壓力：0-320（壓力大小范圍根據實際需求可選） 最高壓力：320MPA（可選） 試驗環境溫度和介質溫度：常溫； 試驗壓力無級調節，靠計算機程序控制，試驗參數設定后可以自動充水、升壓、保壓（爆破）、泄壓 試驗程序有： ①、恒速升壓-爆破 ②、恒速升壓-保壓-卸壓 ③、恒速升壓-保壓-爆破-泄壓實現計算機控制功能，壓力試驗過程中可以任意設定單段或者多段保壓測試，也可以保壓或測泄漏后直接爆破，升壓速度能保持恒定，可實現無級調節，升壓速度可顯示；被試件發生破裂、爆破設備自動停止加壓，試驗數據和曲線參數能實時顯示、能自動保存存貯試驗結果、并可任意查詢打印試驗報表；打印內容包括實驗項目、升壓速度，壓力時間曲線，測試時間，生產廠家、型號、測試編號和檢驗員等內容。該設備上裝有顯示爆破實時壓力數值的高壓壓力表、壓力傳感器，便于設備爆破壓力顯示使用！各壓力表接口，高壓管路連接口，低壓進氣口等高低壓閥門管路連接處全部為快插直通、鎖母接頭或螺紋連接，保證設備性能下以便于安裝及拆卸！3.機械系統原理：
整個設備由兩部分組成，計算機控制及動力源箱體部分和試驗箱體及水箱部分。由計算機設定試驗參數，壓力傳感器檢測系統壓力，經過數據采集卡進入計算機，計算機精確捕捉爆破峰值，計算機操作控制整個測試過程。
高壓壓力源采用氣液增壓泵GD400WL 增壓比400:1；驅動壓力：0.5-0.8MPa；輸出壓力0-320MPa.該增壓泵驅動缸徑為160mm，加壓缸徑為18mm，增壓壓力無級可調，輸出壓力穩定可靠！
4．主要技術參數：
5.試驗臺結構
備注：1、設備所有管路高可靠的密封方式，杜絕跑冒滴漏現象，整個系統采用封閉式整體結構、動力站集成化、無外泄漏，整體美觀。
2、該爆破耐壓試驗臺裝置質保一年。
6．安全保護
1.設備設有過壓報警功能，試驗回路中的壓力發生突變時，設備自動報警，其超過安全范圍時，設備自動停機；
2.設備設有試驗間內管道、工件失效的泄漏報警功能；
3.漏電保護：設備設置了高靈敏度漏電保護模塊，當漏電保護裝置動作時，斷路器切斷主回路電源；
4.設備有短路、過流、缺相、相序等保護功能；
5.設備設有緊急停止按鈕功能：設備在運行過程中出現緊急情況時按急停按鈕可立即停止設備運行。
7．GD系列氣液增壓泵/氣動試壓泵說明
賽思特GD系列氣液增壓泵采用單氣控非平衡氣體分配閥來實現泵的自動往復運動，泵體氣驅部分全部采用鋁合金制造，鋁合金零部件加工后經氧化處理成黑色，保證了產品的外型美觀及永不生銹。接液部分材質根據介質不同選用碳鋼或不銹鋼，泵的全套密封件均為進口優質產品，從而保證了泵的性能。
本系列驅動活塞直徑為160mm。最大驅動氣壓為10bar，為了保證泵的壽命，建議使用氣壓≤8bar。
8、類似設備試驗臺軟件界面
9.試驗報告示例
10.部分爆破效果
壓力試驗設備一覽
產品應用
濟南賽思特開發的深海模擬水壓試驗機可以進行深海模擬實驗，其深度高達0-10000m（壓力范圍0-100Mpa），廣泛用于水底管路及水底數據保護容器在海洋高壓下的變形破壞試驗。潛艇結構艙段、各類潛器、深水機器人、深水設備、深海探測儀器、取樣設備、數據采集設備等在海洋高壓下的疲勞試驗。海底電纜、光纜的在海洋高壓下密封性試驗等。 是各研究機構及公司的理想選擇。
產品特點
1.深海壓力試驗控制裝置，擬深海水壓試驗臺該試驗臺可以實現模擬深海高壓變形破壞測試,模擬深海壓疲勞測試。該裝置操作界面采用美國LabVIEW軟件編寫。可以自由設定充水升壓時間、升壓速度，保壓時間、保壓檢測范圍，試驗壓力上下線，疲勞測試次數等。
2.深海水下模擬高壓罐。可根據需要選擇大小。耐壓壓力0-100Mpa。高度0-2m，更高要求請咨詢。
3.高壓端蓋密封裝置根據實際高壓水套的口徑大小、壓力大小可分為：螺紋緊固、氣液缸提緊固、動力裝置夾緊卡套式緊固等。
4.配備賽思特氣體驅動氣體自動增壓泵，可輕松實現輸出壓力任意可調、可控。
5、技術先進，結構設計合理。自動提升，無需人力，安全可靠。
6、自動數據采集，方便以后查閱試驗數據。
技術參數
1、驅動氣壓范圍：0.1-0.8 Mpa；且輸出壓力和驅動氣壓成正比。
2、最大耗氣量：1Nm3/min
3、壓力測試范圍：0—100Mpa，壓力控制精度0.5FS。可根據客戶實際需求，選擇相對應的壓力及控制精度。（更高壓力請咨詢）
4、工作介質：水、海水或與海水性質相仿的液態介質。
5、可根據客戶需求配置數據采集系統，及相應的功能。
