| 功率 | 100W(含)-150W(不含 |
|---|---|
| 結構形式 | 板式 |
| 類型 | 板式冷卻器 |
| 外形尺寸 | 612*266*0.5 |
| 溫度范圍 | 1-120 |
| 用途 | 油、水冷卻 |
| 重量 | 176 |
| 品牌 | 鑫旭 |
| 型號 | BR0.1—10 |
| 加工定制 | 是 |
| 型號種類 | BR系 |

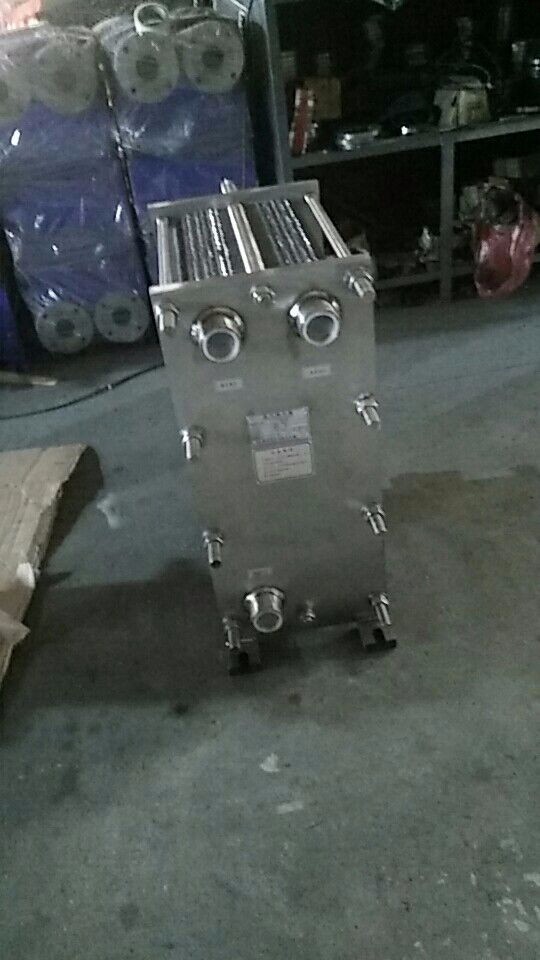

板式冷卻器是由一系列具有一定波紋形狀的金屬片疊裝而成的一種新型高效換熱器。各種板片之間形成薄矩形通道，通過半片進行熱量交換。它與常規的管殼式冷卻器相比，在相同的流動阻力和泵功率消耗情況下，其傳熱系數要高出很多，在適用的范圍內有取代管殼式換熱器的趨勢。
板式冷卻器的型式主要有框架式（可拆卸式）和釬焊式兩大類，板片形式主要有人字形波紋板、水平平直波紋板和瘤形板片三種。
板式冷卻器主要由框架和板片兩大部分組成。
板片由各種材料的制成的薄板用各種不同形式的磨具壓成形狀各異的波紋，并在板片的四個角上開有角孔，用于介質的流道。板片的周邊及角孔處用橡膠墊片加以密封。
框架由固定壓緊板、活動壓緊板、上下導桿和夾緊螺栓等構成。
板式冷卻器是將板片以疊加的形式裝在固定壓緊板、活動壓緊板中間，然后用夾緊螺栓夾緊而成。
