| 類型 | 螺桿泵 |
|---|---|
| 材質 | 不銹鋼 |
| 驅動方式 | 電動 |
| 性能 | 變頻 |
| 用途 | 深井泵 |
| 輸送介質 | 清水泵 |
| 葉輪數目 | 多級 |
| 流量 | 35-78（m3/h） |
| 揚程 | 15-63（m） |
| 效率 | 90% |
| 規格 | 6SPSC35/31-D252/2200,6SPSC35/45-D288/3500,6SPSC35/63-D288/4500,6SPSC49/15-D252/2200,6SPSC49/31-D288/3500,6SPSC49/42-D288/4500,6SPSC70/20-D288/3500,6SPSC70/32-D288/4500,6SPSC78/17-D288/3500,6SPSC78/28-D288/4500 |
| 品牌 | 鑫昊 |
| 型號 | 不銹鋼 |
單價為包含太陽能水泵+專用控制器+太陽能電池板的價格，不包含板的固定支架、水管接頭、電線等。
詳細參數如下：

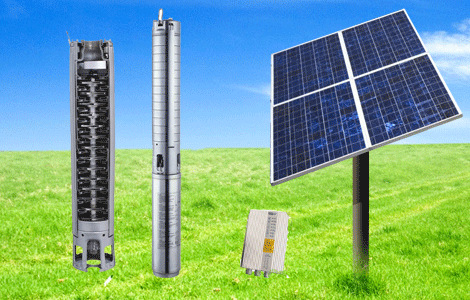

光伏水泵
光伏水泵亦稱太陽能水泵，主要由光伏揚水逆變器和水泵組成。具體應用時，再根據不同揚程和日用水量的需求配以相應功率的太陽能電池陣列，統稱為光伏揚水系統。近年來，隨著全球“糧食問題” “能源問題”的嚴重性不斷提升，逐步被譽為解決有效耕地提高產量和用清潔能源替代化石能源的**有效的產業整合產品。成為把光伏產業與農業水利、荒漠治理、生活用水、城市水景等傳統產業綜合發展的新興經濟模式。光伏水泵利用來自太陽的持久能源，日出而作，日落而歇，無需人員看管，不需要柴油、不需要電網，可與滴灌、噴灌、滲灌等灌溉設施配套應用，節水節能，可大幅降低使用化石能源電力的投入成本。是全球“糧食問題”“能源問題”綜合系統解決方案的新能源、新技術應用產品。
光伏水泵的種類
1、 太陽能光伏熱水循環泵
光伏水泵的特點：

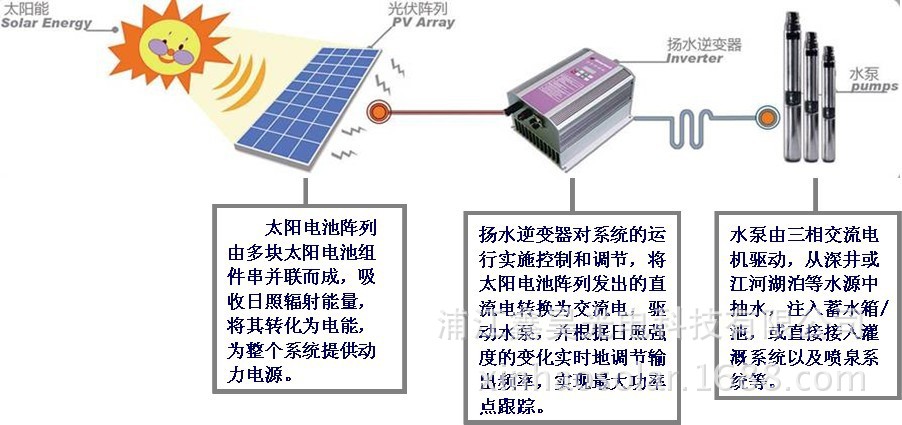

光伏水泵系統全自動運行，無需人工值守，系統主要由光伏揚水逆變器、光伏陣列、水泵組成。系統省卻掉蓄電池之類的儲能裝置，以蓄水替代蓄電，直接驅動水泵揚水。光伏揚水逆變器對系統的運行實施控制和調節，實現**大功率點跟蹤。當日照充足時保證系統額定運行，當日照不足時，設定**低運行頻率滿足，確保太陽能電池電力的充分應用。太陽電池陣列由多塊太陽電池組件串并聯而成，吸收日照輻射能量，將其轉換為電能，為整個系統提供動力電源。
太陽能光伏電源具有的優勢
（1） 可靠：光伏電源很少用到運動部件，工作可靠。（2） 安全，無噪聲，無其他公害。不產生任何的固體，液體和氣體有害物質**的 環保。 （3） 安裝維護簡單，運行成本低，適合無人值守等優點。尤其以其可靠性高而備受關 注。（4） 兼容性好，光伏發電可以與其他能源配合使用，也可以根據需要使光伏系統很方便的增容。（5） 標準化程度高，可由組件串并聯滿足不同用電的需要，通用性強。（6） 太陽能隨處都有，應用范圍廣。 但是，光伏系統也有其缺點，比如：能量分散，間歇性大，地域性強。前期成本較高。交流水泵利用太陽能，在無需任何外來能源的情況下可以機動靈活地用于農田灌溉、提供潔凈人畜飲水、發展庭院經濟、美化園區、構造彩色噴泉、為養魚、養蝦池增氧、海濱鹽場供排水等。此外大量國際訂貨意向表明，這種高技術產品的國際市場前景令人十分鼓舞。交流水泵系統的應用不需要蓄電池，節省了電池更換的費用，減少了電池對環境造成的污染，作為一個剛剛嶄露頭角的產業，十分符合我國可持續發展的戰略。產品特點：壽命長、功耗低、噪音小、調速平衡、運行可靠、無干擾等。

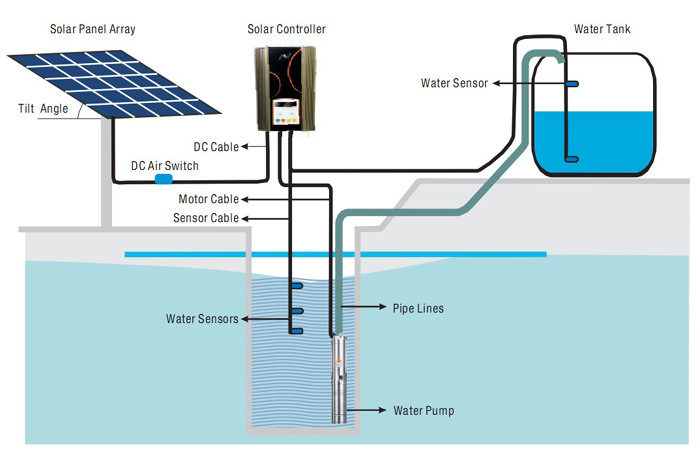

光伏水泵系統組成及工作原理
系統組成及工作原理
1．1光伏水泵系統的結構圖
由圖1可知，系統利用太陽電池陣列將太陽能直接轉變成電能。經過DC／DC升壓，和具有TMPPT功能的變頻器后輸出三相交流電壓驅動交流異步電機和水泵負載，完成向水塔儲水功能。其中主要包括4部分：太陽電池陣列；具有TMPPT功能的變頻器；水泵負載；儲水裝置。
．2變頻器主電路及硬件構成
本系統所采用的主電路及硬件控制框圖如圖2所示。主電路DC／DC部分采用性能優越的推挽正激式電路進行升壓；DC／AC部分采用三相橋式逆變電路。主功率器件采用ASIPM(一體化智能功率模塊)PS12036，系統控制核心由16位數字信號控制器dsPIC30F2010構成。外圍控制電路包括陣列母線電壓檢測和水位打干檢測電路。系統首先通過初始設置的工作方式和PI參數工作，然后由MPPT子程序?qū)崟r搜索出的電壓值作為內環CVT的給定，通過PI調節得到工作頻率值，計算出PWM信號的占空比，實現光伏陣列的真正**大功率跟蹤(TMPPT)，并保持異步電機的V／f比為恒值。系統將MPPT和逆變器相結合，利用ASIPM模塊自帶的故障檢測功能進行檢測和保護，結構簡單，控制方便。
升壓電路簡述
主電路選擇
對于中小功率的光伏水泵來說，光伏陣列電壓大都是低壓(24v、36v、48V)，對于升壓主電路的選擇，人們一般選擇推挽電路，因為推挽電路變壓器原邊工作電壓**是直流側輸入電壓，同時驅動不需隔離，因此比較適合輸入電壓較低的場合。但是偏磁問題是制約其應用的一大不利因素，功率管的參數差異和變壓器的繞制工藝都有可能使推挽電路工作在一種不穩定狀態。基于諸多因素的考慮，本系統采用了結構新穎的推挽正激電路，此電路拓撲不僅克服了偏磁問題，而且閉環控制也比較容易(二階系統)。
光伏水泵**大功率點跟蹤設計
常規恒定電壓跟蹤方式的特點與不足
CVT方式可以近似獲得太陽電池的**大功率輸出，軟件上處理比較簡單。但實際上日照強度和溫度是時刻變化的，尤其是在西部地區，同**中的不同時段，溫度和日照強度變化都相當大，這些都會引起太陽電池陣列**大功率點電壓的偏移，其中尤以溫度的變化影響**大。在這種情況下，采用CVT方式**不能很好地跟蹤**大點。
2．2 TMPPT的原理與實現
為克服CVT方式弊端，提出了TMPPT(TrueMaximum Power Point Tracking)概念，其意思是“真正的**大功率跟蹤”控制，即保證系統不論在何種日照及溫度條件下，始終使太陽電池工作在**大功率點處。由于逆變器采用恒V／f控制，故水泵電機的轉速與其輸入電壓成正比，因此，調節逆變器的輸出電壓**等于調節了負載電機的輸出功率。故本系統采用TMPPT方式使太陽電池盡可能工作在**大功率點處，為負載提供**大的能量。

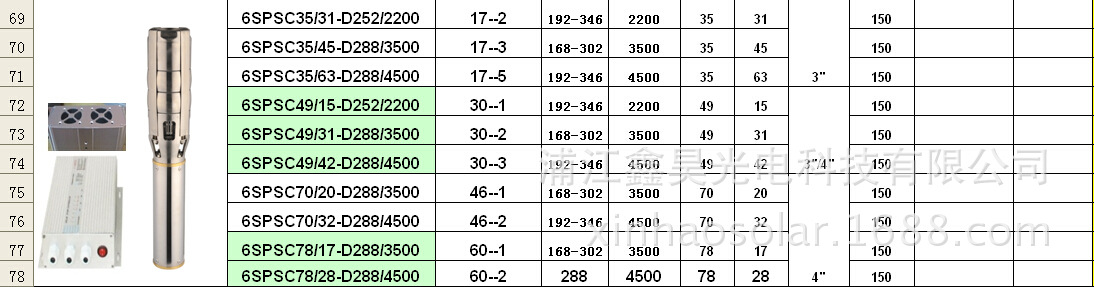

全部系列產品規格如下：
