| 材質 | 其他 |
|---|---|
| 槽數 | 8 |
| 產地 | 中國 |
| 產品別名 | 超聲波 |
| 電壓 | 220V |
| 類型 | 其他 |
| 適用原料 | PC |
| 作用原理 | 其他 |
| 升降控制 | 其他 |
| 品牌 | 輕雨 |
一、產品用途
超聲波除垢防垢裝置廣泛應用于換熱器、蒸發器、冷卻器、凝汽器、管道系統、鍋爐等行業。 二、智能超聲波釋疑： 智能超聲波是在物質粒子受到“智能控制高加速度”的作用下發生應變時，粒子離開平衡位置，該粒子在其高加速度彈性力的作用下發生振動，同時又引起周圍粒子的應變和振動，在彈性介質中傳播的過程，稱為“智能超聲波”。
智能超聲波防（除）垢裝置與技術主要是利用超聲波的空化效應、剪切效應、化學效應和抑制效應，用高加速度處理流體，讓流體中成垢物質在高加速度的作用下，發生一系列物理形態和化學性能的變化，使之分散、粉碎、松落、松脫而不再能夠附著管壁形成積垢。
超聲波技術在處理流質類的結垢、結疤上，效果極為顯著，特別是對工業領域內流速慢、管徑細的微循環系統貢獻**明顯。
智能超聲波防（除）垢裝置裝置實現了安全除垢防垢的一體化并進行在線實時處理。
三、產品優勢
1、除垢防垢同步：設備除垢、防垢同步進行，有垢除垢，無垢防垢，一次除垢，長期防垢。
2、低功耗，運行費用低：?jiǎn)闻_(tái)設備系統耗電**高僅1KW,電源輸出峰值功率連續可調，免日常維護。
3、三重自動保護，安全可靠：設備采用過流、過壓、過熱三重自動保護，智能化控制，安全可靠。
4、人性化設計，自動化控制：控制儀器能夠自動進行頻率跟蹤；自動監測換能器的工作狀態和設備的負載狀態，及時跟隨響應；當設備處于空載工作時能自動發出聲光報警信號，并切斷電源保護設備運行。
5、清潔環保：除垢、防垢全過程中不需要使用任何化學藥劑，無腐蝕、無干擾、無污染，無輻射，對環境無污染，對操作人員及換熱設備無損害。
6、節能降耗：直接節能效果，平均節能在30%以上，不包括延長換熱設備使用壽命和其他方式除垢停工停產造成的損失。
四、客戶案例
1、應用背景
通過智能超聲波防垢除垢裝置的安裝運行，解決五峰米業加工有限公司發電車間凝汽器結垢問題，延長凝汽器清洗周期，提高凝汽器效率，通過參數追蹤調整**終實現凝汽器無垢化運行。
2、數據采樣
| 凝汽器N-560（兩臺） | ||
|
| 殼側 | 管側 |
| 介質 | 汽輪機排汽 | 循環冷卻水 |
| 工作壓力 | 0.007 | 0.294 |
| 溫度(℃) | —— | 25 |
| 流量（T/hr） | —— | 2200 |
| 換熱面積（㎡） | 560 | |
3、結垢情況簡介
（1）主要污垢成分：碳酸鈣、碳酸鎂、鐵銹、細沙、淤泥等
（2）主要結垢位置：換熱器管束
（3）除垢方法及除垢周期：循環冷卻水側加化學藥劑，凝汽器每年打開封頭用高壓水沖洗。
4、超聲波防垢除垢裝置應用技術方案
（1）ZNCF防垢除垢裝置型號及參數的選擇
a.設備型號：ZNCF-06FB
b.安裝臺數：6臺
c.換能器數；36支
d.防爆等級：ExdIIBT4
e.防護等級：IP55
（2）裝置安裝
a.換能器安裝
（1）換能器安裝
兩臺凝汽器共安裝6臺ZNCF-06FB型防垢除垢裝置，配置36支換能器，每臺凝汽器前、后管板各安裝換能器9支，換能器通過電焊直接和換熱器緊密連接，以減少能量的損失。換能器位置分布見下圖。

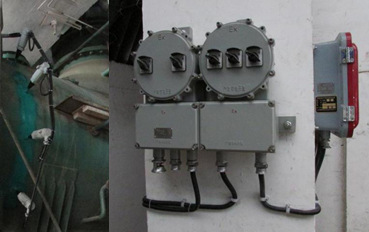

凝汽器在線防除垢裝置換能器現場安裝圖
（2）主機安裝
共7臺主機，每臺主機分別安裝在對應的位置附近。用戶需將每臺防垢裝置的電源線AC220V±10%2A接至主機。

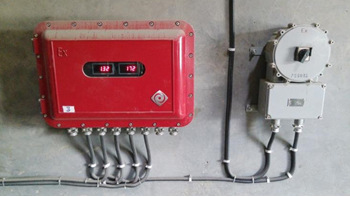

凝汽器在線防除垢裝置主機現場安裝圖

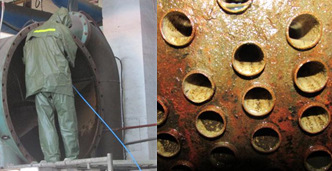

未安裝防垢除垢設備前

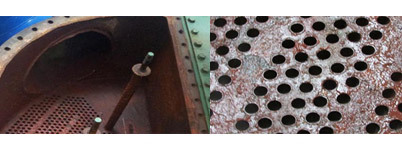

安裝防垢除垢裝置后
從以上兩組對比照片可以看出，安裝防垢除垢裝置前，凝汽器結垢比較嚴重，現場打開時，凝汽器封頭、管板及管束上沉積有大量淤泥、細沙及鐵銹，在管束內部還附著有3~5mm的白色硬質垢，這部分硬質垢牢固附著在管壁上，只能用高壓水沖洗除垢。
五峰米業加工有限公司發電車間凝汽器自投入運行以來，在連續運行近一年的時間內，設備工況穩定，不使用任何其他的防垢除垢方法，智能超聲波防垢除垢裝置完全解決了凝汽器的防垢除垢問題，不僅延長了設備的清洗周期，還增加了凝汽器熱效率，在一定程度上提高了整個發電機組的效率。
超聲波防垢除垢裝置安裝前后凝汽器除垢效果對比分析表
| 防垢除垢方式 | 化學藥劑除垢 | 超聲波防垢除垢裝置 | |
| 設備運行時間 | 一年 | 一年 | |
| 凝汽器防垢除垢效果檢驗方式 | 停機檢修時現場打開凝汽器封頭 | 停機檢修時現場打開凝汽器封頭 | |
| 連續運行一年后凝汽器結垢情況對比分析 | 是否存在垢質 | 是 | 否，可見金屬本色 |
| 垢質存在位置 | 封頭、管板及管束內 | 無 | |
| 垢質主要類型 | 封頭、管板主要以淤泥、細沙、鐵銹為主，管束內壁可見3~5mm白色硬質垢 | 無 | |
| 是否需要其他輔助除垢方法 | 是，必須定期用高壓水沖洗后，凝汽器才能繼續投入使用 | 否 | |
