該設備主要用于工件的清洗，通過清洗、漂洗、切水、烘干等工藝以達到工件表面無油污、雜質、水分的目的。本機需將清洗的工件放置在清洗機上料傳輸網帶上，通過高壓水噴淋清洗、漂洗達到工件表面清潔的效果，再通過壓縮空氣風切去除工件表面的大部分水分，然后進入熱風干燥腔室，對工件進行烘干，處理工件表面殘留水分。清洗完成后，工件表面無污物及大水珠。

二、主要組成部分

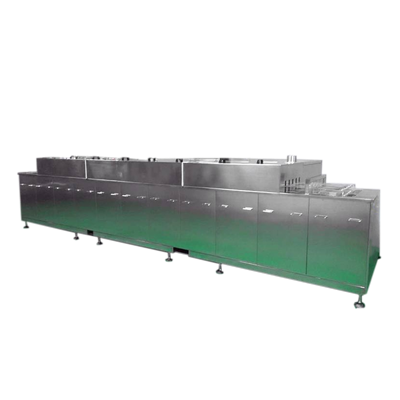

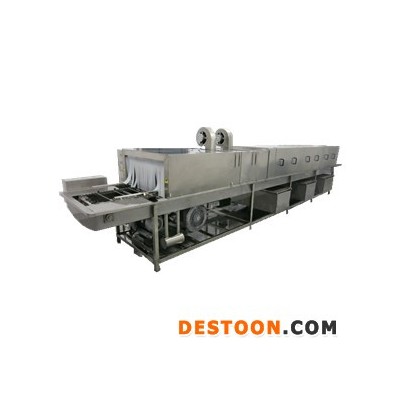

通過式噴淋清洗機適用于去除工件表面附著的鋁屑、油污、灰塵等雜質。該設備有1個噴淋清洗室、1 個噴淋漂洗室、1 個人工壓縮空氣切水室、1 個熱風烘干室，共4個工位。其工作原理是人工將欲清洗工件放置不銹鋼網帶上，然后按照規定的工藝程序清洗、烘干后卸料。設備外形美觀，結構合理，使用壽命長，是理想的金屬件清洗設備；

三、設備技術參數：

u 設備整體外形尺寸約為：定制（以實際設備為準），

u  設備組成部分：機架、輸送、噴淋循環過濾（清洗+漂洗）、風切、烘干等系統、加熱溫控加熱系統、控制系統等組成；

u 設備總功率：KW，三相 AC380V，50Hz；

u 輸送面離地高度（工作高度）為：880±50mm（以實際設備為準）；

u 有效輸送寬度約：定制；（可定制）

u 有效輸送高度約：定制；（可定制）

u 輸送速度：連續輸送式，傳輸速度0.5-1.0m/min 可調；

u 噴淋要求：噴淋壓力0.4Mpa，正常工作溫度約為60℃ 可調；

u 風切室采用壓縮空氣切水（需方提供壓縮空氣源0.4-0.7Mpa），烘干室采用鼓風機吹氣進行烘干；

u 整機為封閉結構，采用碳鋼骨架焊接成型，接口整齊，制作美觀，外封采用不銹鋼制作；

u 腔體用不銹鋼板制作，厚度采用2mm的SUS304不銹鋼板；

u 機體頂部開檢修窗，開閉靈活，密封可靠。

u 噴洗腔體內裝有噴淋管，噴淋管上裝噴嘴，噴管及噴嘴能快速更換、拆卸，液流覆蓋齊全，清洗壓力合理并可調，保證清洗質量。

u 配有噴淋儲液槽，用不銹鋼型材和板材制作，采用電加熱方式，儲液箱設有進水口、排液口。

u 清洗液從清洗段底部的排液口集中排出，排液結構合理，清洗段底部無淤積沉渣。
