  熱泵熱水器工程機控制主板簡介

產品說明：單相單系統主板
  型號：KZ-05A
  外形 尺寸：158＊97mm
  安裝孔尺寸：146＊85mm
  輸出部分：壓縮機、四通閥、風機、補水閥、供水閥、循環泵、電加熱、回水閥。
  保護功能：高低水位、高低壓保護、水流保護、排氣等。
  配套配件：大液晶彩屏控制器，通訊線，感溫線等。

一、系統組成：
  全套電子控制板由（1）線控器（2）主控制板（3）其它通信線感溫線等三大部份組成。

線控器（控制面板）為中文液晶彩屏顯示。

二、控制面板控制說明：

1、             開/關鍵：主機開關機控制。

2、             供水鍵： 手動開關供水泵。

3、             經濟鍵： 暫未用。

4、             水溫“▲/▼”鍵：可將水箱水溫設置在28度至60度。

5、             參數“▲/▼”鍵：可將各種參數進行上下設定。

（可設定時鐘、開關、回水溫度、光度、化霜參數、電加熱溫度）

6、             功能鍵： 選擇各項菜單功能進行設定。

7、             確認鍵： 進入功能設定時確定進入某項功能。

8、             時段鍵： 可選擇主機或供水24小時內三種不同時間定時設置。

9、             定時鍵： 可選擇定時開、定時關、取消功能。

10、         系統自帶斷電自動記憶原設訂參數的系統。

三、控制主板

1. 控制板模擬量輸入端

◇  盤管溫度模擬量1   (蒸發器1進入除霜溫度)

◇  室外空氣溫度模擬量 (熱泵主機外的環境溫度)

◇  回水溫度模擬量     (供水管的回水溫度)

◇  出水溫度模擬量     (熱泵的出水溫度)

◇  水箱溫度模擬量     (水箱里水實際溫度)

◇  排氣溫度模擬量    （壓縮機排氣口溫度）

2. 控制板輸入端

◇  水流開關           (直排模式時檢測自來水)

◇  高壓壓力開關1      (壓縮機高壓保護)

◇  低壓壓力開關1      (壓縮機低壓保護)

◇  排氣溫度保護

◇  低水位開關         (水箱中的低水位開關)

◇  高水位開關         (水箱中的高水位開關)

3. 控制板輸出端

◇  機組循環水泵(輸出電流5A):將水箱中的水抽進主機中的水泵進行循環加熱

◇  風機(輸出電流5A):       產生氣流促進蒸發盤管與外界空氣的熱交換；

◇  供水泵(用水泵)(輸出電流5A):指連接用戶與水箱的水泵

◇  補水閥(輸出電流5A):       指給水箱補水的水泵

◇  回水閥(輸出電流5A):       指控制供水管溫度的閥門

◇  四通閥(輸出電流5A):       指除霜時轉換的閥門

◇  壓縮機1(輸出電流5A)

◇  電加熱(輸出電流5A):       指輔助電加熱器

◇  電子膨脹閥：               根據外界環境溫度調節電子膨脹閥的開度提高機器的性能；

4.主要功能：

高低壓保護、水溫保護、排氣保護功能；化霜、電加熱、故障指示、定時、斷電記憶功能。

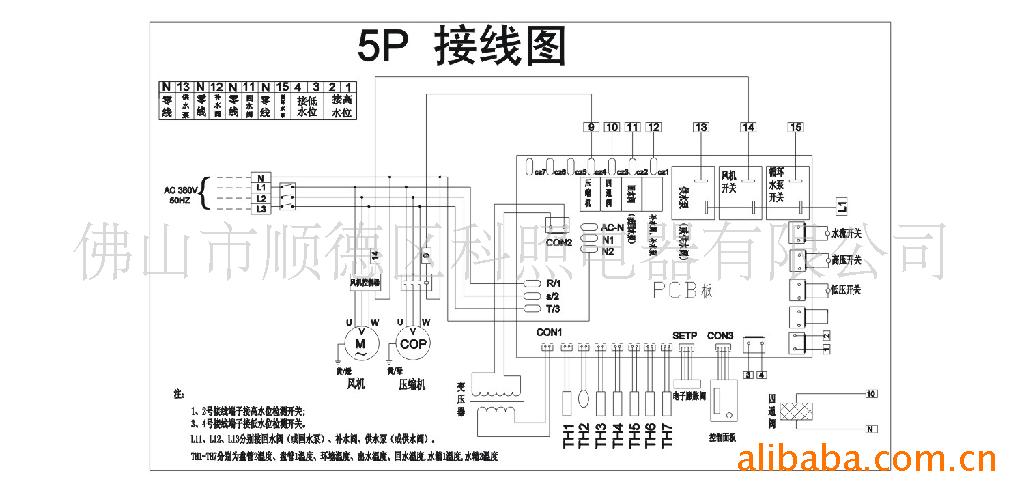

5P工程機接線圖
