| 材質 | 鋼 |
|---|---|
| 類型 | 串片 |
| 散熱方式 | 熱對流 |
| 特性 | 散熱 |
| 形式 | 柱式暖氣片 |
| 顏色 | 多種 |
| 用途 | 散熱 |
| 安裝形式 | 壁掛式 |
| 品牌 | 中春 |
| 型號 | gz |
| 加工定制 | 是 |
| 質量認證 | ISO9001 |
| 原理類型 | 對流散熱器 |

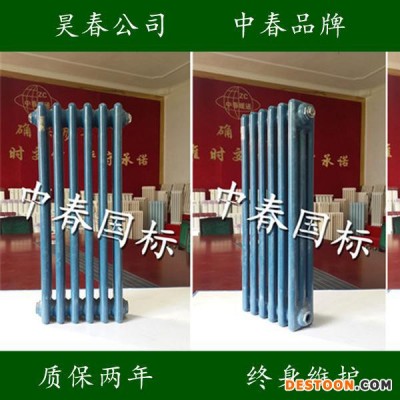

鋼制柱式散熱器通常稱之為“鋼制暖氣片”即用來傳導熱媒的熱量到另一空間的一種末端設備——暖氣片（屬供暖設備類）。準確名稱是冷軋低碳鋼制柱式水暖散熱器。
供暖設備
發明問世
散熱器的歷史追溯最早應該到1890年左右，那時在歐洲尤其意大利等地的貴族宅邸興起，其所用的散熱器就是現代散熱器的雛形同時有趣的就是也是柱形。但當時由于對鋼材質掌握還不具備，所以都是采用鑄鐵材質，但又要兼顧美觀于是就出現了鑄鐵浮雕散熱器以此來滿足上流社會并作為奢侈品流行起來。 隨著時間的推移到了1900-1920年代，散熱器取暖形式的優越性、方便性、舒適性被其廣泛認可和使用尤其是上流社會交際場所如：教堂、劇院、司政機關等的需要開始第一次生產了散熱量較大的多柱型柱式鑄鐵浮雕散熱器極好的滿足了較大空間的教堂館所的供暖需求。 但直到1920-1930年代間散熱器才第一次革命性的產出了單柱鋼制散熱器，這就是我們現在所講的——“鋼制柱式散熱器”的最初問世。它明顯的提高了生產能力和較大滿足了社會對供暖設備的基本需求。 工作原理 從原理上呢：鋼制柱式散熱器主要由走水部分和對流片組成。它的散熱效果主要與散熱器內部的熱媒溫度和外部空氣溫度以及與空氣接觸的面積還有空氣流速等有關。所以熱媒來源的溫度高低也直接和根本上決定和影響散熱器的實際使用效果。目前這里說的鋼制柱式散熱器主要是水暖，將水作為熱媒載體，以散熱器鋼材為導體首先作用于空氣加熱然后帶動空間溫度上升已達到取暖目的。下面簡單講解一下采暖的基本概念。 采暖的基本概念 一、采暖系統的類型 在冬季維持室內空氣溫度在規定的范圍內。此溫度范圍大多數場合為16-20C。 二、采暖系統的類型 按采暖熱媒分為 熱水采暖：熱水 蒸汽采暖：蒸汽 輻射采暖：高溫水或高壓蒸汽，煤氣燃燒紅外線輻射、 電熱風采暖：空調冬季運行就是典型的熱風采暖 三、采暖系統的組成 采暖系統由三大部分組成：熱源、管路及散熱器 室內熱水供暖系統 定義： 以熱水為熱媒的供暖系統，成為熱水供暖系統。熱水供暖系統是目前廣泛使用的一種供暖系統。居住和公共建筑常采用熱水供暖系統。 分類： 1、按系統循環動力不同，可分為重力（自然）循環系統和機械循環系統?？克拿芏炔钸M行循環的系統，稱為重力循環系統；靠機械（水泵）力進行循環的系統，稱為機械循環系統。 2、按系統供、回水方式不同，可分為單管系統和雙管系統。熱水經立管或水平供水管依次流過多組散熱器，并順利的在各散熱器中冷卻的系統，稱為單管系統。熱水經供水立管或水平供水管平行的分配給多組散熱器，冷卻后的回水子每個散熱器直接沿回水立管水平回水管流回熱源的系統，稱為雙管系統。 3、按系統的管道敷設方式不同，可分為垂直式系統和水平式系統。 4、按熱媒溫度不同，可分為低溫熱水供暖系統（熱水溫度低于100℃）和高溫熱水供暖系統（熱水溫度高于100℃）。 室內熱水供暖系統大多采用低溫水作為熱媒。設計供、回水溫度多采用95℃70℃（也有采用85℃∕60℃）。高溫水供暖系統一般宜在生產廠房中應用。設計供、回水溫度大多采用120～130℃∕70～80℃。 一、重力（自然）循環熱水供暖系統 1、系統工作原理及作用壓力 重力循環熱水供暖系統的循環作用壓力的大小取決于水溫（水的密度）在循環環路的變化。 起循環作用的只有散熱器中心和鍋爐中心之間這段高度內的水柱密度差。如果取供水溫度95℃，回水70℃；則每平米高差可產生的作用壓力為： 9.81×1×（977.81-961.92）=156Pa。 2、重力循環熱水供暖系統維護管理簡單，不需要消耗電能。但由于其作用壓力小，管中水流速度不大，所以管徑就相對大一些，作用范圍也受到限制。自然循環熱水供暖系統通常只能在單棟建筑物中使用，作為半徑不宜超過50m。 3、膨脹水箱的作用 1）吸收膨脹水量； 2）補充收縮水量； 3）排放熱水中的空氣泡。 二、機械循環熱水供暖系統的主要形式 系統中設置了循環水泵，靠水泵的機械能使水在系統中強制循環。 1、機械循環上供下回式熱水供暖系統 機械循環系統除膨脹水箱的連接位置與自然循環系統不同外，還增加了循環水泵和排氣裝置。 在機械循環系統中，水流速度往往超過自水中分離出來的空氣氣泡的浮升速度。為了使氣泡不致被帶入立管，供水干管應按水流方向設上升坡度，使氣泡隨水流方向流動匯集到系統的最高點，通過設在最高點的排氣裝置，將空氣排出系統外。供回水干管的坡度宜采用0.3%，不得小于0.2%?；貋砀晒艿钠孪蚺c自然循環系統相同，應使系統水能順利排出。 2、機械循環下供下回式雙管系統 系統的供水和回水干管都敷設在底層散熱器下面。在設有地下室的建筑物中或在平屋頂建筑棚下難以布置供水干管的場合，常采用下供下回式系統。 1）在地下室布置供水干管，管路直接散熱給地下室，無效熱損失小。 2）在施工中，每安裝好一層散熱器即可采暖，給冬季施工帶來了很大方便。免得為了冬季施工的需要，特別裝置臨時供暖設備。 3）排除空氣比較困難。 3、中拱式 從系統總立管引出的水平供水干管敷設在系統的中部，下部系統為上供下回式，上部系統可采用下供下回式，也可采用上供下回式。中供式系統可用于原有建筑物加建樓層或上部面積小于下部建筑面積的場合。 4、機械循環下供上回（倒流式）供暖系統 系統的供水干管設在下部，而回水干管設在上部，頂部還設置有順流式膨脹水箱。 1）水在系統內的流動方向是自下而上流動，與空氣流動方向一致，可通過順流式水箱排除空氣，無需設置集中排氣罐等排氣裝置。 2）對熱損失大的底層房間，由于底層供水溫度高，底層散熱器的面積減小，便于布置。 3）當采用高溫水采暖系統時，由于供水干管設在底層，這樣可降低防止高溫水汽化所需的水箱標高，減少布置高架水箱的困難。 4）供水干管在下部，回水干管在上部，無效熱損失小。 這種系統的缺點是散熱器的放熱系數比上供下回式底，散熱器的平均溫度幾乎等于散熱器的出口溫度，這樣就增加了散熱器的面積。但用于高溫水供暖時，這一特點卻有利于滿足散熱器表面溫度不致過高的衛生要求。 5、異程式系統與同程式系統 異程式系統特點 1）水從供水管進入設備a 2）水離開設備a后直接回到冷熱源 3）第一個設備是第一個供水的設備，也是第一個回水的設備 4）各環路壓降不均勻 同程式系統特點 1）回水干管水流方向與供水干管相同 2）水流離開設備a后，必須經過全部回水管路才回到冷熱水機組 3）第一個供水的設備是最后一個回水的設備 4）通過各設備環路的降壓相同 在較大的建筑物內宜采用同程系統。 我國的習慣做法： 低溫水系統：水溫低于或等于100℃的熱水系統；設計供回水溫多采用95℃∕70℃，適用于住宅、辦公樓、醫院等建筑。 設備構造 制造工序： 焊接+拋光+單片打壓+組焊+整體打壓+酸洗+磷化鈍化+第三次打壓+去應力+防腐底襯+烘干+主體防腐+烘干+打磨+表面噴塑+烘烤+打磨+表面噴塑+第四次打壓。 主要組成部分有： 1)片頭部分；一次成型的整體片頭，采用優質低碳亮鋼，鋼材壁厚通常為1.8mm 2)主管道部分：選材為優質冷軋低碳鋼有縫橢圓形或圓形管，壁厚國標1.5mm（注明這里也有部分說是2.0mm壁厚）但多是1.5mm國標壁厚。 3)管道內外壁首層為：液態鋅鍍層。 4)管道內壁第二層為：武漢ty-3318有機金屬專用防腐液（國標）涂層。 5)管壁外第三層為：有機微顆粒塑粉層。（采用靜電吸附噴涂然后經行烘烤凝固） 6)隨著1990年代我國焊接技術的成熟；采用高頻滲透氬弧焊焊接工藝。 6)由于主要是為采用水為熱媒的載體所以沒組散熱器各配置放氣閥和絲堵一個（品牌廠家材質一般為純銅表面鍍鋅）。 7)如果是搭接焊工藝還有主橫管很立管。 生產與發展 從公認最早知道的19世紀末散熱器的問世到2011年今天的全球普及我們可以從新回顧一下它的發展與生產。 鋼制柱式散熱器實際產生是在1920-1930年代間，為了較大的滿足社會需求也是第一次革命性的產生了單柱鋼制散熱器，它明顯的比鑄鐵散熱器提高了生產量。 到了1930-1950年代，隨著人們生活水平的不斷提高，大多數人放棄生火取暖的基本方式。 追求更高生活水準。從而產生了大眾化的散熱器，即多柱鑄鐵和多柱鋼質散熱器. 1950-1960人們已經從第二次世界大戰的創傷陰影里走出。產生了較為良好的工業革命成果，生活水平進一步提高。人們在滿足取暖舒適的同時，在節能環保、美觀裝飾方面提出了更高的要求。銅質柱式散熱器以散熱量大、外觀簡潔、大方，普遍受到人們青睞，成為主流產品。 時間到了1960-1980年人們考慮到鋁材導熱系數高的特點，希望其能取代鑄鐵和鋼質散熱器。但由于鑄鋁型材粗獷簡單而且又不能很好解決堿性水質腐蝕問題，故而在1980-1990年期間散熱器主流又回歸到鋼質。可人們要求其外觀必須能和現代的家居格調相一致，滿足人性化、個性化的要求。依據當時的生產工藝水平，大多數生產廠商普遍采用氬弧焊工藝插接式焊接，生產線條流暢的鋼制柱式散熱。 我國（中國）真正引入與生產最早應在1996年以后隨著超聲波自動焊接(激光焊)工藝的普及和焊接成本降低，國內生產廠商經過生產設備改造，技術整合，大膽采用色彩，運用文化底蘊和卓越的創造力，以專業的國際化設計理念，創造出裝飾性與采暖功能完美結合的現代鋼質柱式散熱器。 2000年時期散熱器在我國得到了空前發展，猶如雨后春筍般在國內迅速興起。同時推出了很多不同品種與類型。尤其是之后的銅鋁復合散熱器更是我國（中國）獨創，它兼顧了鋁型材優異的導熱性和銅型材超強的耐腐蝕性的優點于一身。到了2008年后銅鋁復合散熱器開始在全國普遍推廣并得到了消費者的信賴成為目前的主流散熱器。 未來散熱器將會朝著更加節能環保和美觀實用的角度不斷創新與發展，短時期鋼制柱式散熱器和銅鋁復合散熱器任將會是市場主流產品與選擇。 鋼制柱式散熱器的分類 以下是我國（中國）目前市場上的鋼制柱式散熱器的主流型號： 1）50-25低碳鋼制方頭型橢圓管雙柱散熱器 （主流） 2）50-25低碳鋼制圓頭型橢圓管雙柱散熱器 （主流） 3）60-30低碳鋼制方頭型橢圓管雙柱散熱器 （主流） 4）60-30低碳鋼制圓頭型橢圓管雙柱散熱器 （主流） 5）50-25低碳鋼制搭接型橢圓管雙柱散熱器 （早期型號非主流） 6）60-30低碳鋼制搭接型橢圓管雙柱散熱器 （早期型號非主流） 7）70-63低碳鋼制大水道單柱型方管散熱器 （新款主流） 8）63-70低碳鋼制大水道單柱型方管散熱器 （同上的姊妹款主流） 9）40圓管低碳鋼制雙柱型散熱器（較早期型號目前已基本推出市場） 10）50圓管無縫鋼制羅馬柱造型單柱散熱器（共分兩種：一種為搭接焊式一種為插接焊式屬于最新產品） 11）元寶管低碳鋼制單柱散熱器（較低端產品主要用于農村市場） 您可根據您個人喜好及審美來選擇您喜歡的款式散熱器。
