| 安裝型式 | 常規壁掛式 |
|---|---|
| 材質 | 紫銅管、合金鋁 |
| 產地 | 河北 |
| 形式 | 翅片式暖氣片 |
| 用途 | 散熱 |
| 品牌 | 歆羽 |
| 型號 | 齊全 |
| 加工定制 | 是 |
| 原理類型 | 對流散熱器 |

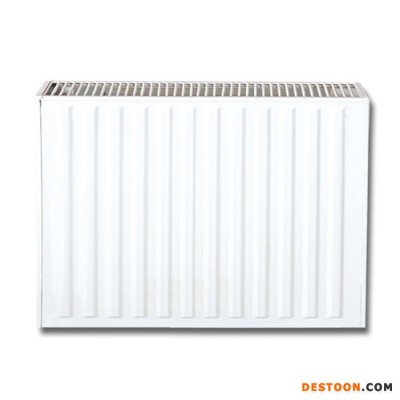

銅鋁翅片管對流散熱器
銅鋁翅片管對流散熱器由銅鋁翅片管內芯和對流罩組成，以對流方式散熱。按內芯翅管型式分為繞制翅片管和串制（C）翅片管兩種，繞制翅片管采用德國技術精密繞管機組制造，具有緊密、美觀、高效、可靠的特點，雙L方式繞固。串制翅片管，采用機械加工串片，機械化串制，具有操作簡單、滿足用途的特點，需要串制后經脹管工藝達到緊固要求，串片形式分圓型和方型兩種。產品具有散熱性優良，壽命長等特點。廣泛用于熱水和蒸汽取暖系統。
| 產品型號 | 外型尺寸 | 同側水口中心距 | 翅片管根數 | 散熱量 | 工作壓力 | ||
| 高度 | 厚度 | 長度 | |||||
| TLD/400-25-80 | 400 | 80 | 400 - 2000 | 80 | 2 | 756 | 1.2 |
| TLD/600-19-80 | 600 | 80 | 120 | 4 | 1070 | ||
| TLD/400-19-120 | 400 | 120 | 100 | 4 | 1222 | ||
| TLD/600-19-120 | 600 | 120 | 100 | 4 | 1723 | ||

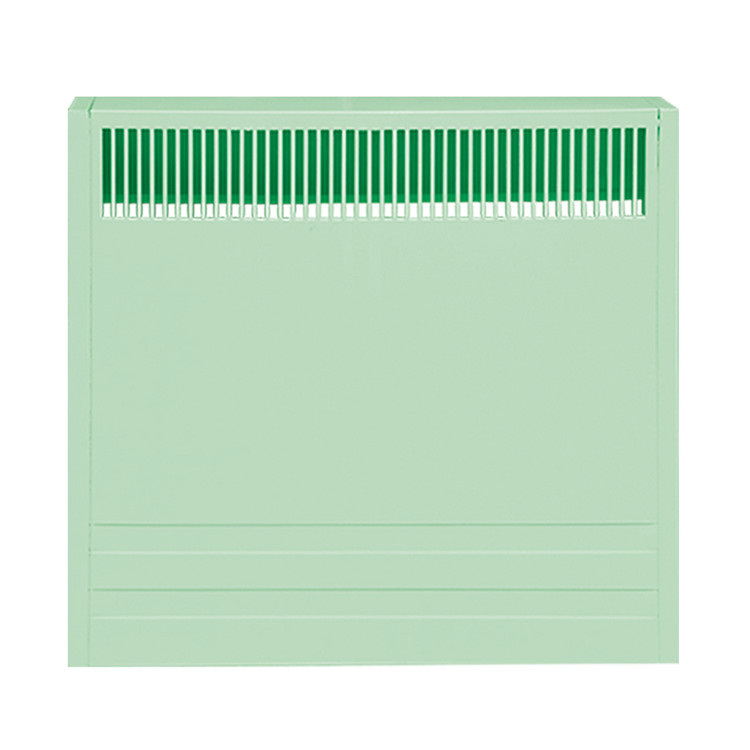

銅鋁翅片管對流散熱器主要技術參數表（臥式繞制）
| 產品型號 | 外型尺寸 | 同側水口中心距 | 翅片管根數 | 散熱量 | 工作壓力 | ||
| 高度 | 厚度 | 長度 | |||||
| TLD/300-27-80 | 300 | 110 | 400 - 2000 | 異側 | 1 | 868 | 1.2 |
| TLD/400-27-80 | 400 | 110 | 150 | 2 | 1381 | ||
| TLD/600-27-120 | 600 | 110 | 360 | 4 | 2388 | ||
| TLD/500-27-120 | 500 | 110 | 異側 | 3 | 1566 | ||

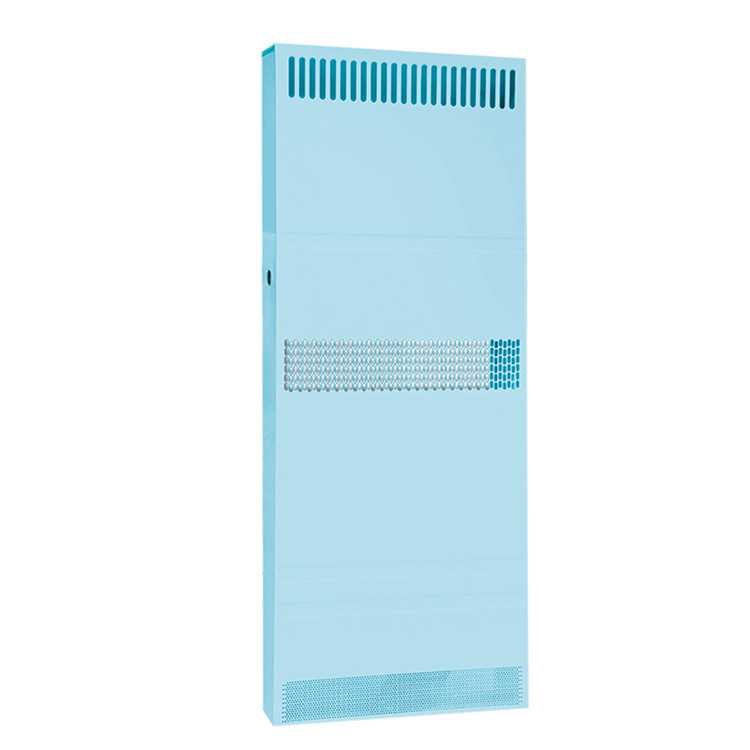

銅鋁翅片管對流散熱器主要技術參數表（立式）
| 產品型號 | 外型尺寸 | 散熱量 | 工作壓力 | ||||
| 高度 | 厚度 | 長度 | |||||
| 500 | 600 | 700 | 800 | ||||
| TL(C)D/1200-27-120 | 1200 | 120 | 1314 | 1576 | 1838 | 2102 | 1.2 |
| TL(C)D/1800-27-120 | 1800 | 120 | 1968 | 2362 | 2756 | 3147 | |
