| 是否現貨 | 是 |
|---|---|
| 類型 | 工礦設備 |
| 是否跨境貨源 | 否 |
| 產地 | 山東 |
| 重量 | 咨詢 |
| 貨號 | 其他 |
| 標準編號 | 其他 |
| 電機功率 | 咨詢 |
| 規格 | 可定制 |
| 配套動力 | 其他 |
| 用途 | 廣泛 |
| 品牌 | 中天 |
| 型號 | YJD5-1.8/127 |
| 加工定制 | 是 |
溫馨提示：
由于市場價格浮動影響，以上產品價格、屬性僅供參考
具體詳情請咨詢客服，
真誠期待與您的合作！！
期待您的來電！！
↓ ↓ ↓
直撥電話:18678733073

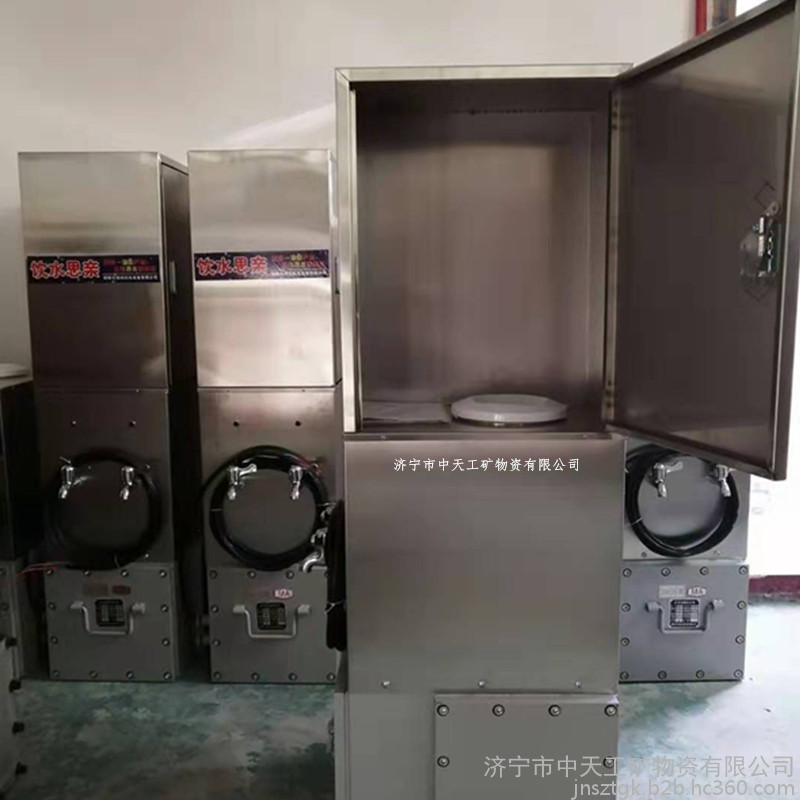

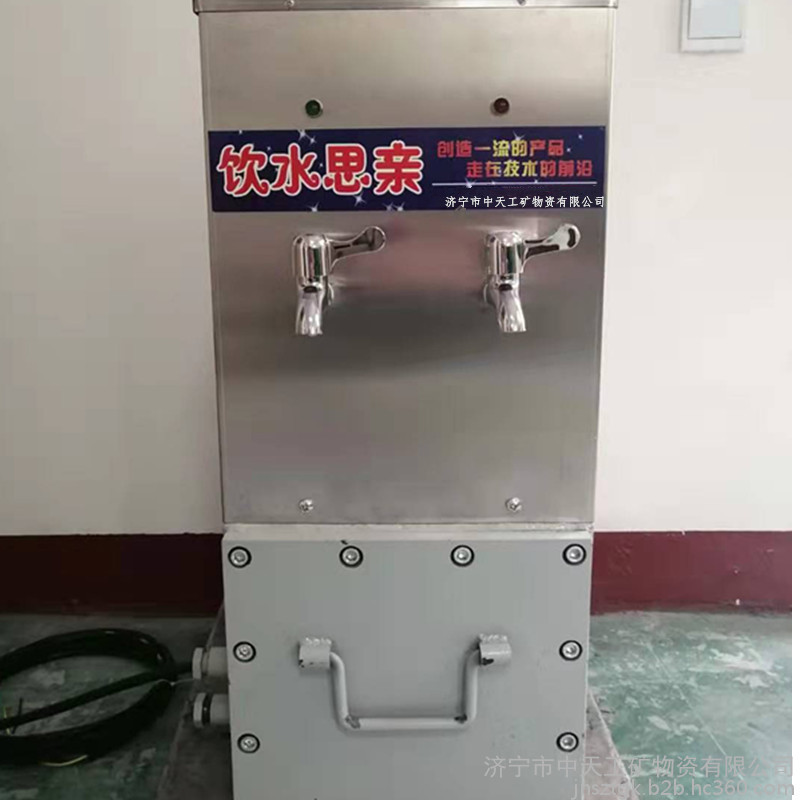

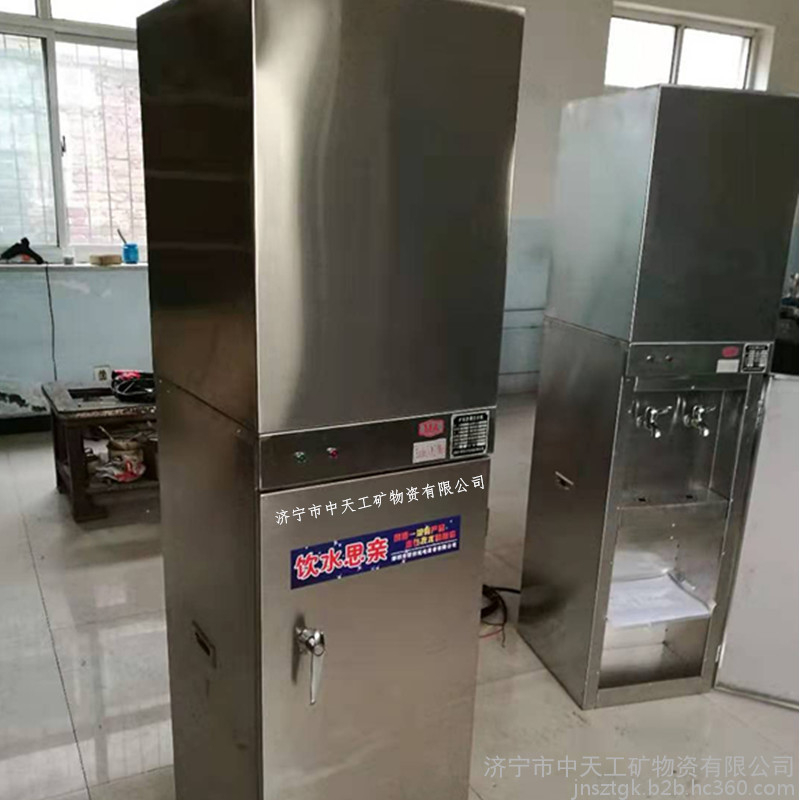

YJD5-1.8/127礦用隔爆兼本安型飲水機
一、 概述
YJD5-1.8/127礦用隔爆兼本安型飲水機，適用于煤礦井下有瓦斯、煤塵bz危險的場所。自動加熱飲水用，大大提高了井下工人的生活質量。
二、執行標準
Q/XZJD16-2012 YJD5-1.8/127礦用隔爆兼本安型飲水機。
GB3836.1～4-2010
三、工作環境條件
飲水機在下列條件下應能正常工作:
1) 周圍環境溫度:0℃～40℃，氣壓為80～160KPa；
2) 周圍空氣月平均相對濕度不大于95%（25℃）；
3) 使用于有瓦斯和煤塵bz危險的煤礦井內；
4）在無破壞絕緣的氣體或蒸汽環境中；
5) 污染等級為3級；
6）安裝在無顯著震動與沖擊的地方，安裝位置傾斜度不得超過2度。
四、主要技術特征
1、產品型號含義：
2、防爆型式：礦用隔爆兼本安型；防爆標志：Exdib I Mb。
3、電源電壓：三相AC（50HZ）127V；波動范圍75%～110%。
4、飲水機有隔爆主腔，接線腔，控制電路，電熱管，熱水腔，本安指示燈，開關，蜂鳴器組成。外殼由不銹鋼焊接而成，隔爆腔由鋼板焊接而成。
5、本產品主電路為隔爆部分，指示燈、開關、蜂鳴器為本安電路。
6、飲水機的電纜連接應采用3×4mm2 +1×2.5mm2防爆電纜，z大電纜連接長度15m，分布電容≤0.1uF/km，分布電感≤1 mH/km。
7、飲水加熱腔容積：5L。
8、外形尺寸：475×380×1260mm；
9、重量：50kg。
五、工作原理
當三相127V電源接入飲水機后，閉合開關K控制電路得電，溫控器KT0、KT1和KT2閉合，交流接觸器控制回路得電吸合，接通電熱管熱絲加熱飲用水，紅色指示燈亮。當水溫升至90℃時溫控器KT2斷開，停止加熱，綠色指示燈亮；當水溫降至80℃時溫控器KT2再次接通加熱，熱水保溫在80～90℃。
六、主要性能
1、自動加熱燒水：當水溫升到90℃時溫控器（開關）KT2斷開，停止加熱；當水溫降至80℃時溫控器接通，再次加熱，熱水保溫在80℃～90℃；
2、過流保護：當負載電流≥12A時，主電路熔斷器斷開，切斷電源；
3、飲水加熱超溫保護：當溫度失控水溫升至95℃時溫控器KT1或KT0或KT0、KT1同時斷開，停止加熱。
4、低水位保護：當水位因故降至電熱管z高點以上45mm時，水位開關分斷，切斷加熱電源。
七、安裝
1、飲水機安放的地面應基本水平，傾斜度不得大于2度。z好放在井下空氣流通的地方。
2、把電源線接入礦用綜合保護器內三相AC127V 電源，外殼接好地線。
八、操作使用：
1、將裝有純凈水的水桶平穩地倒置在聰明座的進水口上，或把過濾水桶平穩放置于熱水器上并加滿水，打開熱水閥，水桶內有氣泡冒起，說明水正在流入水膽，直至水從熱水閥流出為止（一次使用需多沖洗幾次）。
2、打開電源開關進行加熱，紅色指示燈亮，當紅色指示燈滅，綠色指示燈亮時處于保溫狀態，水溫在80~85℃之間。
九、常見故障與處理
序號故障現象故障原因處理方法
1
開關閉合后，紅色指示燈不亮。
1開關K未接通；
2穩壓器無輸出DC10V。
1檢修或更換開關K,繼電器J1;
2檢修穩壓電路。
2
紅、綠指示燈都不亮且蜂鳴器報警。KT2（85℃）溫控器不能斷開致使溫升到KT1（95℃）、KT0（95℃）斷開；更換KT2。
3
加熱紅指示燈一直亮，水開一定時間后蜂鳴器報警。
KT2（85℃）、KT2（95℃）、KT0(105℃)溫控器均不能斷開。
更換KT0、KT1和KT2。
4
加熱紅指示燈一直亮，但不能加熱水，一定時間后蜂鳴器報警。
電加熱管壞。
修理或更換。
特別注意：
a）本產品必須與照明綜合保護裝置配套使用！
b）檢修時不得改變產品本安電路和與本安電路有關的元器件的型號、規格、參數！
c）嚴禁帶電開蓋！
d）嚴禁無水時加電空燒！加水時必須先關掉電源！
e）嚴禁損傷防爆面！
十、包裝
1．包裝箱用木箱，產品在箱內安放牢固并應有防潮防震措施。
2．包裝箱內應有下列文件和附件：
a. 裝箱單；
b．產品合格證；
c．使用說明書（應符合GB9969.1-2008的規定）。
十一、運輸
在運輸過程中不允許碰撞或重壓，并應防止雨水侵入。
十二、貯存
應貯存在通風良好的庫房內，室內不得有腐蝕性氣體或蒸氣，工作溫度為-20℃～40℃，相對濕度不大于95%（25℃）。
十三、質量保證
產品自出廠日起，一年內出現質量問題，包修、包換。
