| 材質 | 金屬 |
|---|---|
| 產地 | 山東 |
| 規格 | 通用 |
| 上市時間 | 2013年春 |
| 適用場合 | 鐵路道岔 |
| 用途 | 鐵路警示燈 |
| 執行質量標準 | 國標 |
| 標準類型 | 國標 |
| 品牌 | 程煤 |
| 型號 | 太陽能型 |
| 加工定制 | 是 |
| 準入認證 | ISO9001 |
土擋燈【結構組成】

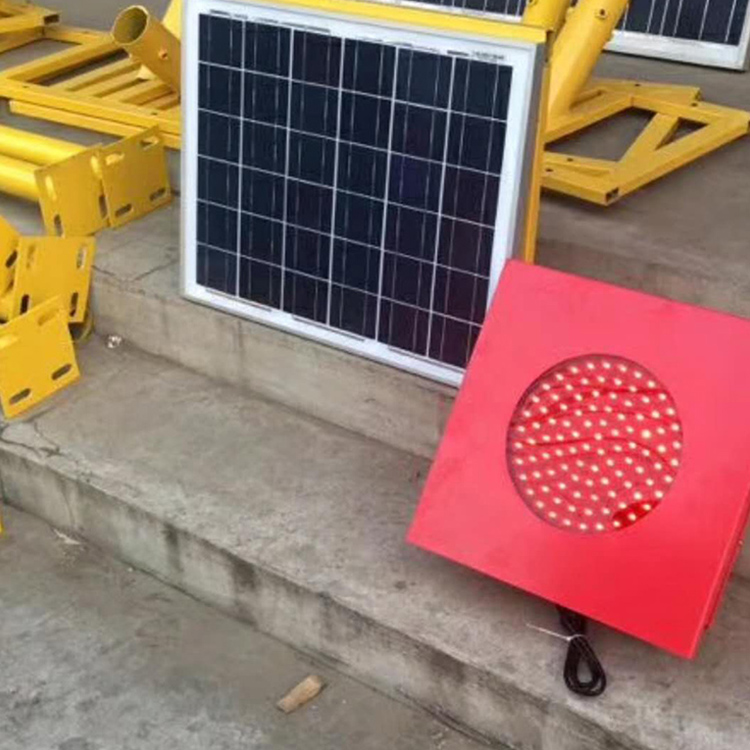

1、太陽能電池板CM05
太陽能電池板易破碎，易被腐蝕，若直接暴露在空氣中，光電轉化效率會因為潮濕、灰塵、酸雨等影響而下降，甚至損壞失效。因此，太陽能鋰電池必須經過膠封、層壓等方式封裝成平板式構造再投入使用。層壓封裝方法是在太陽能電池片的正面和背面各用一層透明、耐老化、黏結性好的熱融性EVA膠膜包封。采用透過率高、耐沖擊的低鐵鋼化玻璃做上蓋板，用耐濕抗酸的聚氟乙烯復合薄膜或玻璃等其它材料做背板，通過真空層壓工藝使EVA膠膜將電池片正面蓋板和背面板黏合為一個整體，從而構成一個實用的太陽能電池發電器件。
（1）多品硅組件，20W額定電壓12V。
（2）EVA膠膜是乙烯和醋酸乙烯脂的共聚物。提高了透明性、柔韌性、耐沖擊性、并了熱密封性。
（3）玻璃采用低鐵鋼化玻璃。特點是透過率高，抗沖擊力強和使用壽命長，一般厚度為3.2mm。
———蓋板玻 ———EVA ———太陽電池 ———EVA ———背板玻璃
2、蓄電池
蓄能裝置采用鋰電電池，其在淺放電情況下，循環充放電次數應在1000以上。蓄電池置于具有防曬、散熱好的控制箱內，其容量為20A·h，并且與太陽能電池板功率、負載功率及使用條件相匹配。
3、控制器
控制器是光伏發電系統中基本的控制電路，是采用集成運放構成的充放電控制電路。由集成運放構成的電壓比較器作為控制電路被廣泛應用。因為這種系統完 是由硬件組成的控制系統，可以通過調節電位器來設定控制狀態，具有簡單可靠、維護方便、成本低、電路本身功耗低的特點，是一種匹配性很好的電路。在同LED結合時，通過光控，完 實現了自動亮燈或滅燈。

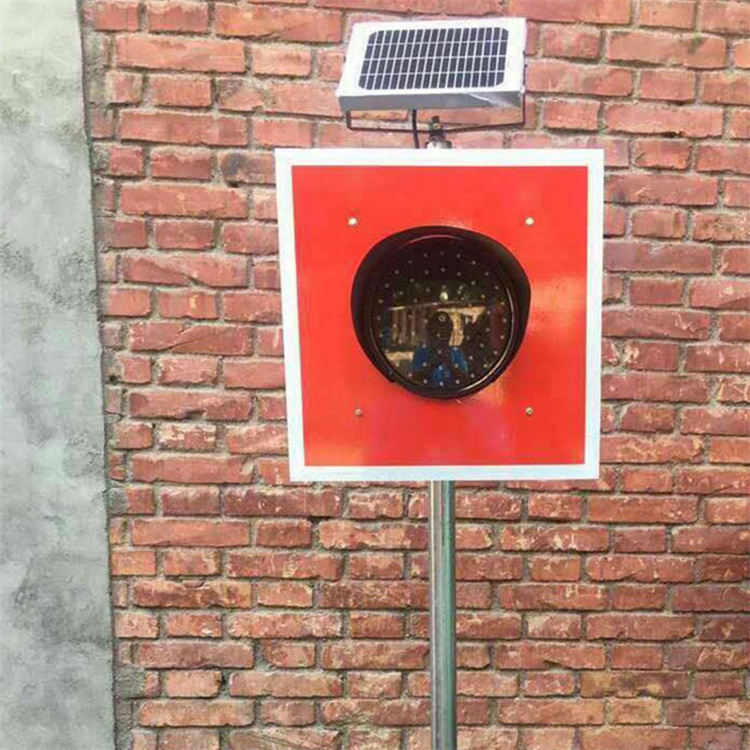

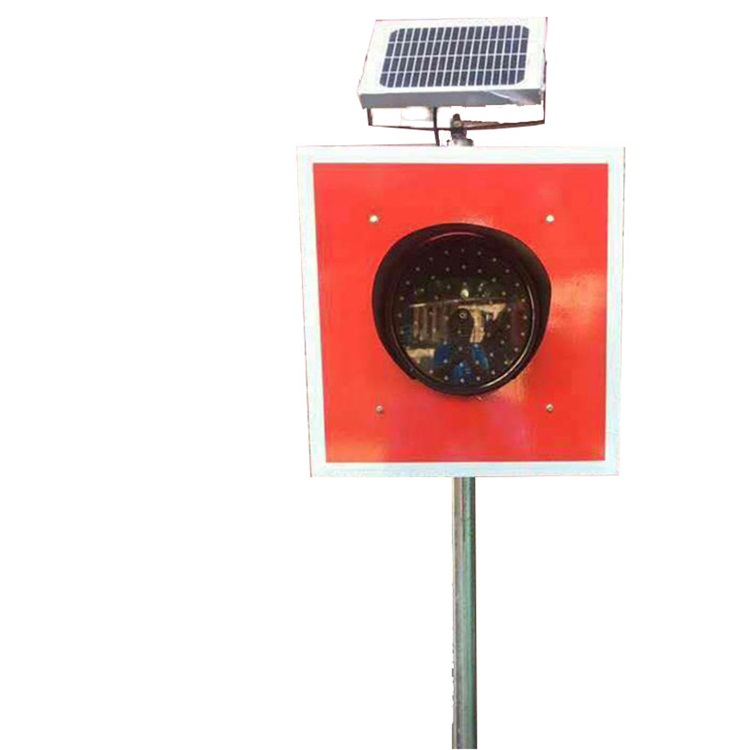

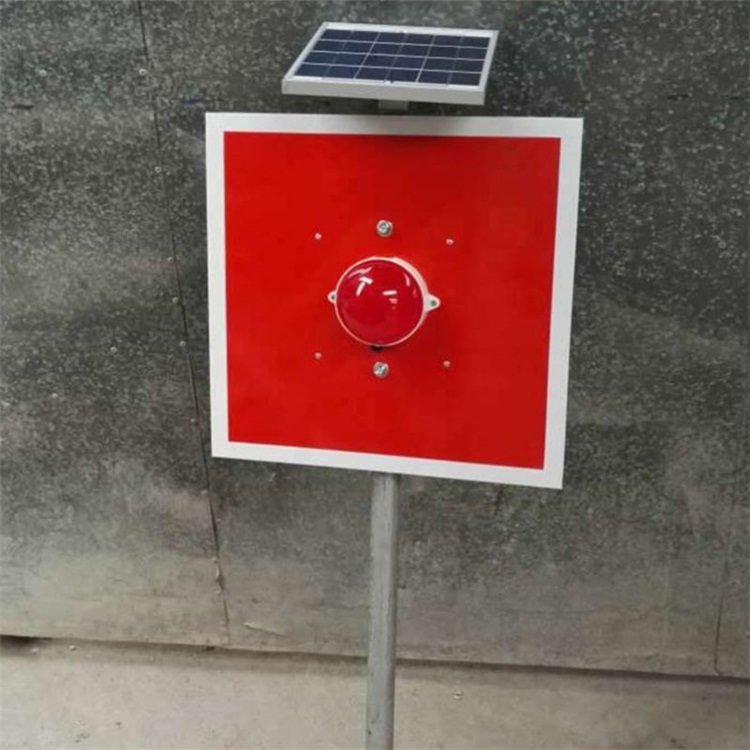

4、LED信號機
信號機顯示裝置主要由顯示器、燈箱、遮檐、支架、緊固件等組成。
顯示器主要由LED發光體、防護罩及紅色方牌等組成。防護罩具有防水機箱功能，外形尺寸為：350mm×350mm（長×寬）、LED顯示燈直徑200mm。
3·3·6支架
支架分為兩種；即：鋼支架和水泥基礎支架。

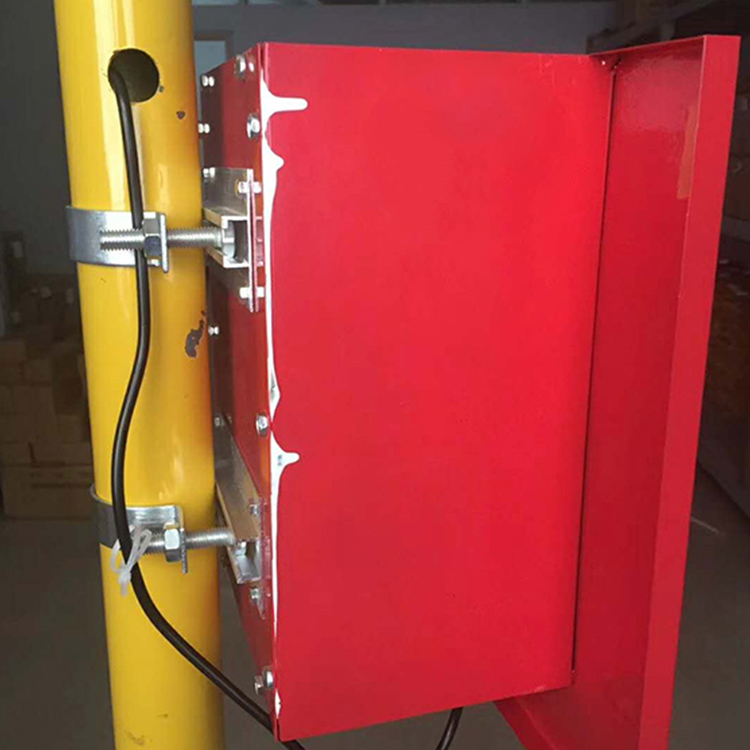

（1）鋼支架
鋼支架主要由支架、固定底板、支座、緊固螺栓等組成。通過固定底板緊固在鋼軌上。
（2）水泥基礎支架
水泥基礎為高400mm，上部為150mm×150mm，下部為200mm×200mm的梯形水泥基礎，以緊固螺栓與鋼支架相固定。
土擋燈【性能指標】
（1）LED信號機
a.工作電壓：DC12V；
b.發光體：超高亮度LED；
c.燈芯直徑：200mm；
d.可視距離：＞200m；
e.發光顏色：紅色；
f.壽命：10萬小時。
（2）太陽能電池板
a.峰值功率：30W；
b.壽命：20年。
（3）太陽能免維護蓄電池
a.規格：鋰電；
b.電壓：DC12V；
c.容量：1只20AH。
（4）智能充放電控制器
a.工作方式：光控啟閉；
b.工作溫度：- 30℃ ~ + 70℃；
c.工作濕度：10 ~90；
d.輸入信號：DC12V；
e.輸出一路：接3W信號燈；
f.閃爍頻率：90次/分（±5次）；
g.輸出二路：接報警揚聲器DC12V；
h.防反接、防反充、防過放、防過充、過載及短路自動保護。
（2）本太陽能車擋表示器的信號燈，能保證系統每天工作10小時，連續3天的陰雨天氣正常運行。
土擋燈【安裝指示】
（1）先把側面保險管安裝好；
（2）固定太陽能電池板和支架安裝好；
太陽能電池板電線和燈箱電線連接好；正極接正極、負極接負極
鐵路專用土擋燈采用太陽能電池供電，無需拉設線纜，特別適用于無法供電與偏遠的應用現場。 電池使用太陽能專用膠體蓄電池，穩定壽命長。 光控開關，根據光線情況自動開關燈，30LUX亮燈，150LUX關燈。
本產品是一款節能型太陽能鐵路警示燈。適用于鐵路站臺，它安裝簡單使用方便和，無需繁雜的施工布線。在白天他將清潔的太陽能轉換為電能存儲起來，到了晚上便自動開啟燈光。
注意事項：1本產品由蓄電池，外殼材料是塑料。
2實際太陽能電池板充電效果取決于天氣情況，陽光越強烈充電越快，反之越慢。
3請將太陽能電池板安裝于無遮擋的地方。
4請勿直視LED光源，請注意燈具防水。
