| 類型 | 翅片管對流 |
|---|---|
| 安裝形式 | 壁掛 |
| 表面處理 | 靜電噴涂 |
| 規格 | 1000 |
| 壁厚 | 2.0-2.5 |
| 長度 | 300-2000 |
| 材質 | 低碳鋼 |
| 形式 | 翅片式暖氣片 |
| 品牌 | 首春 |
| 型號 | GRS500-32-1.2-S |
| 加工定制 | 是 |

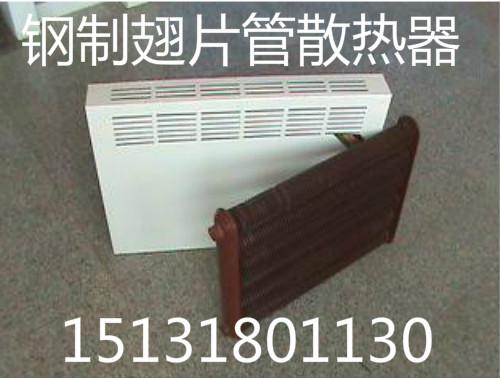

鋼制高頻焊翅片管散熱器【15131801130】分為多種型號一般為GC系列，還可以根據客戶需要定制，長度從300—2000mm（特殊要求除外），中心距從200—500mm（特殊要求除外），壁厚2.5mm。
鋼制高頻焊接翅片管，是以高頻電源為熱源，將鋼帶與鋼管同時瞬間加熱，熔焊為一體。具有換熱率高、散熱面積大、使用壽命長、適用溫度范圍廣、承受壓力高等特點。經焊接材料檢測中心和建筑工程監督檢測中心測試，該產品焊接性能和熱工性能居國內地位，廣泛應用于余熱回收、石油化工、電站鍋爐、省煤器、輪船、客車、工民建筑采暖、醫藥、木材、糧食烘干等國民經濟領域。 以這種鋼制高頻焊接翅片管為元件制造的對流散熱器克服了傳統的鑄鐵散熱器承受壓力低、材料消耗高、外形單一工藝復雜、生產環境差、安裝費用高等缺點，在同等面積下具有散熱量大、承壓能力高重量輕、壽命長、外形新穎美觀、安裝方便、維護清理簡單等眾多優點。
| 型號 | 規格 長*高*厚 | 進出水口 中心距 | 翅片管 根數 | 散熱量 （w） | 計算公式 △T=64.5℃ | 工作壓力（Mpa） |
| GC4-20/200-1.2 | 1000*500*140 | 200 | 4 | 1549 | Q=6.251△T1.323 (w) | 1.2 |
| GC6-20/300-1.2 | 1000*600*140 | 300 | 6 | 2079 | Q=7.562△T1.348(w) | 1.2 |
| GC8-20/500-1.2 | 1000*700*140 | 500 | 8 | 2580 | Q=9.988△T1.333 (w) | 1.2 |
| GC4-25/200-1.2 | 1000*500*140 | 200 | 4 | 1869 | Q=7.767△T1.316(w) | 1.2 |
| GC6-25/300-1.2 | 1000*600*140 | 300 | 6 | 2410 | Q=13.185△T1.25 (w) | 1.2 |
| GC8-25/500-1.2 | 1000*700*140 | 500 | 8 | 2800 | Q=15.51△T1.247 (w) | 1.2 |
| GRS/100-I-20-1.2 | 1000*200*80 | 100 | 2 | 850 | Q=3.839△T1.296 (w) | 1.2 |
| GRS/240-I-20-1.2 | 1000*350*80 | 240 | 4 | 1173 | Q=5.103△T1.305 (w) | 1.2 |
| GRS/400-II-20-1.2 | 1000*500*80 | 400 | 6 | 1512 | Q=5.707△T1.339 (w) | 1.2 |
| GRS/280-II-20-1.2 | 1000*400*80 | 280 | 4 | 1549 | Q=6.251△T1.323 (w) | 1.2 |
| GRS/430-II-20-1.2 | 1000*550*120 | 430 | 6 | 2079 | Q=7.652△T1.348 (w) | 1.2 |
| GRS/580-II-20-1.2 | 1000*700*120 | 580 | 8 | 2580 | Q=9.988△T1.333 (w) | 1.2 |
| GRS/280-II-25-1.2 | 1000*400*120 | 280 | 4 | 1887 | Q=6.864△T1.348 (w) | 1.2 |
| GRS/430-II-25-1.2 | 1000*550*120 | 430 | 6 | 2450 | Q=8.983△T1.346 (w) | 1.2 |
| GRS/580-II-25-1.2 | 1000*700*120 | 580 | 8 | 2956 | Q=11.343△T1.335 (w) | 1.2 |
| GRS/280-II-32-1.2 | 1000*400*120 | 280 | 4 | 1998 | Q=6.985△T1.357 (w) | 1.2 |
| GRS/430-II-32-1.2 | 1000*550*120 | 430 | 6 | 2621 | Q=9.653△T1.345 (w) | 1.2 |
| GRS/580-II-32-1.2 | 1000*700*120 | 580 | 8 | 3213 | Q=11.686△T1.348 (w) | 1.2 |
注： GC型GPC型GRS型高頻焊翅片管散熱器內外結構完全一樣，是三種不同標識方法的同一種散熱器。
| 型號 | 外形尺寸 | 翅片管根數 | 散熱量 （w） | 工作壓力 (w) | 中心距 （mm） | ||
| 高度 | 厚度 | 長度 | |||||
| GRSE-25-350 | 350 | 120 | 1000 | 3 | 1024 | 1.2 |
50~150 |
| GRSE-25-550 | 550 | 120 | 1000 | 4 | 1067 | 1.2 | |
| GRSE-25-1000 | 1000 | 120 | 600 | 10 | 1870 | 1.2 | |
| GRSE-25-1400 | 1400 | 120 | 700 | 12 | 2010 | 1.2 | |
| GRSE-25-1600 | 1600 | 120 | 700 | 14 | 2785 | 1.2 | |
| GRSE-25-1800 | 1800 | 120 | 700 | 16 | 3332 | 1.2 | |
注: GRSE-為下進下出系列，有立式臥式兩種。高度大于長度時為立式。
