產地 | 深圳 |
---|---|
傳輸速率 | 150Mbps |
傳輸協議 | TCP/IP |
電壓 | 3.3V |
工作溫度 | -20-70 |
設備類型 | 其它 |
OEM | 可OEM |
品牌 | HI-link |
型號 | HLK-M30 |
HLK-M30模塊正式發售:此模塊不同于其它廠家原品出來銷售,我們已經做好完整系統,可直接進行測試使用。
不光低價,穩定才靠譜,服務方能制勝。
通用開發測試套件
海凌科電子提供HLK-M30兩種評估開發套件,供客戶快速熟悉產品和進行深度應用開發。用戶可以通過電腦的RS-232串口調試模塊,對其進行參數配置、模塊管理和功能測試等。
HLK-M30是海凌科電子新推出的低成本嵌入式UART-WIFI(串口-無線網)模塊。
本產品是基于通用串行接口的符合網絡標準的嵌入式模塊,內置TCP/IP協議棧,能夠實現用戶串口-無線網(WIFI)之間的轉換。
通過HLK-M30模塊,傳統的串口設備在不需要更改任何配置的情況下,即可通過Internet 網絡傳輸自己的數據。為用戶的串口設備通過網絡傳輸數據提供完整快速的解決方案。
本模塊優勢
超小體積,大小只有14mm×16.5mm×2.25mm
低功耗的WIFI模塊
完美支持802.11 b/g/n協議
支持 WIFI 加密方式 WEP/WPA-PSK/WPA2-PSK/TKIP/AES等
無需任何用戶驅動,對用戶單片機只需要當成普通串口使用
支持AP(熱點)/STA(WIFI節點)
支持 TCP Server/TCP Client/UDP Server/UDP Client工作方式
支持DHCP DNS HTTP高級應用層協議
支持串口AT指令配置
局域網內支持搜索協議查找模塊
支持Smartlink智能聯網功能,用APP控制模塊連接普通無線路由器
通過CE/FCC認證,符合ROHS標準
模塊基本參數:
基本參數 | |
無線標準 | IEEE 802.11n、IEEE 802.11g、IEEE 802.11b |
無線傳輸速率 | 11n:最高可達150Mbps |
信道數 | 1-14 |
頻率范圍 | 2.4-2.4835G |
發射功率 | 14-18 DBM |
接口 | 串口、GPIO |
天線 | |
天線類型 | 外接天線 |
傳輸距離 | 100-300米(環境情況不同,傳輸距離不同) |
功能參數 | |
WIFI工作模式 | 無線網卡/無線接入點 |
無線安全 | 無線安全功能 |
64/128/152位WEP加密 | |
WPA-PSK/WPA2-PSK、WPA/WPA2安全機制 | |
串口轉網絡 | |
最高傳輸速率 | 115200bps |
TCP連接 | 最大連接數4 |
UDP連接 | 最大連接數4 |
其它參數 | |
狀態指示燈 | 狀態指示 |
環境標準 | 工作溫度:-20-70℃ |
工作濕度:10%-90%RH(不凝結) | |
存儲溫度:-40-80℃ | |
存儲濕度:5%-90%RH(不凝結) | |
其它性能 | 頻段帶寬可選:20MHz、40MHz,自動 |
主要應用領域
u 手持設備
u 遠程控制
u 消費類電子
u 物聯網應用
u 工業控制
u 便攜式無線通訊產品
u 醫療設備
u LED控制
u 傳感器聯網應用
電氣特性
HLK-M30的電氣特性
參數 | 條件 | 最小值 | 典型值 | 最大值 | 單位 |
存放溫度范圍 |
| -45 |
| 125 | ℃ |
最大焊接溫度 | C/JEDEC J-STD-020 |
|
| 260 | ℃ |
工作電壓 |
| 3.0 |
| 3.6 | V |
任意I/O腳電壓 |
| 0 |
| 3.3 | V |
靜電釋放量(人體模型) | TAMB=25℃ |
|
| 2 | KV |
靜電釋放量(充電設備模型) | TAMB=25℃ |
|
| 1 | KV |

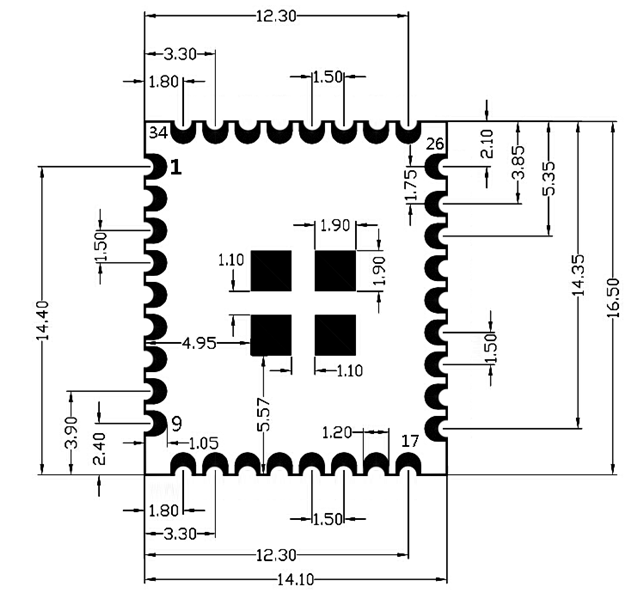

機械尺寸

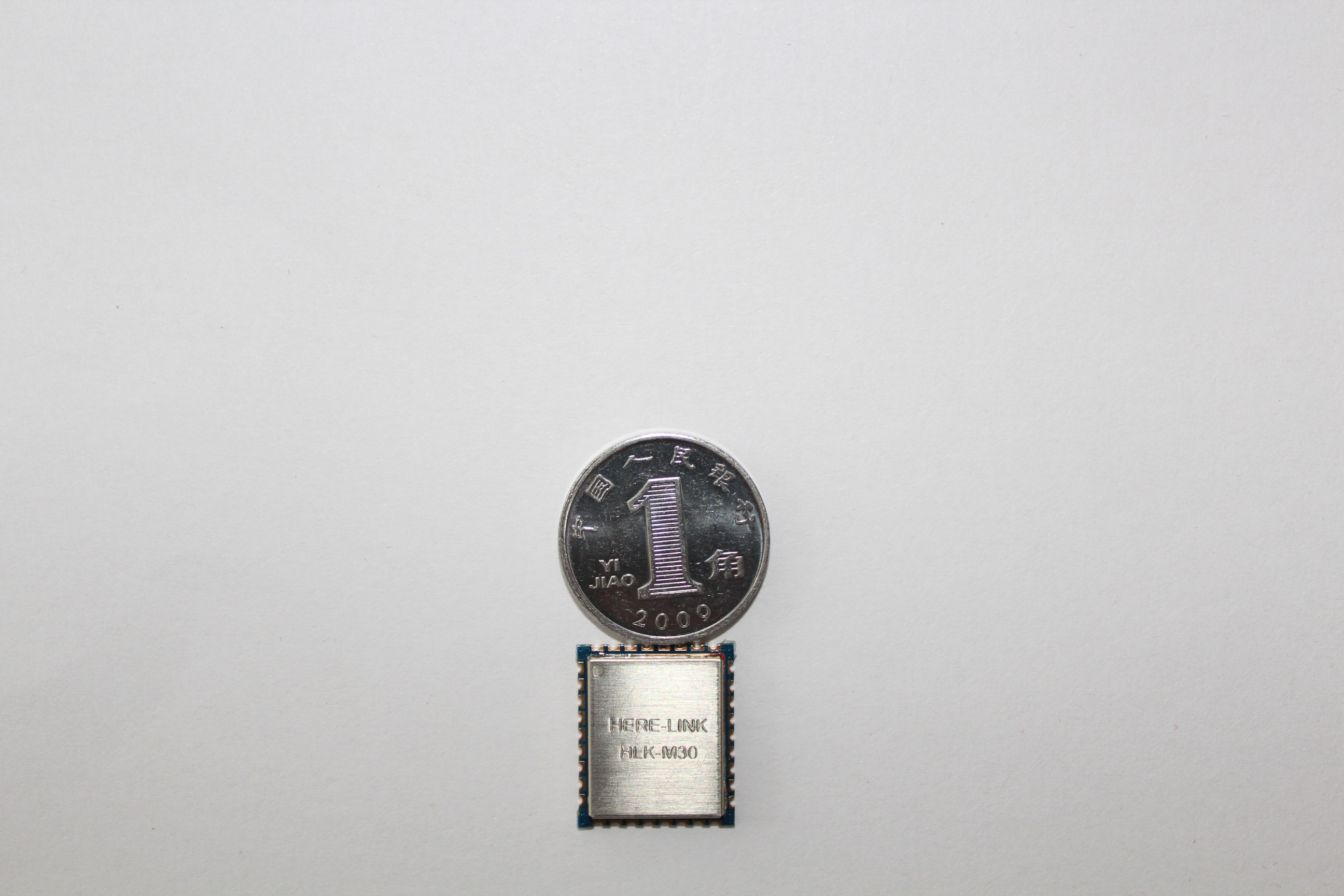

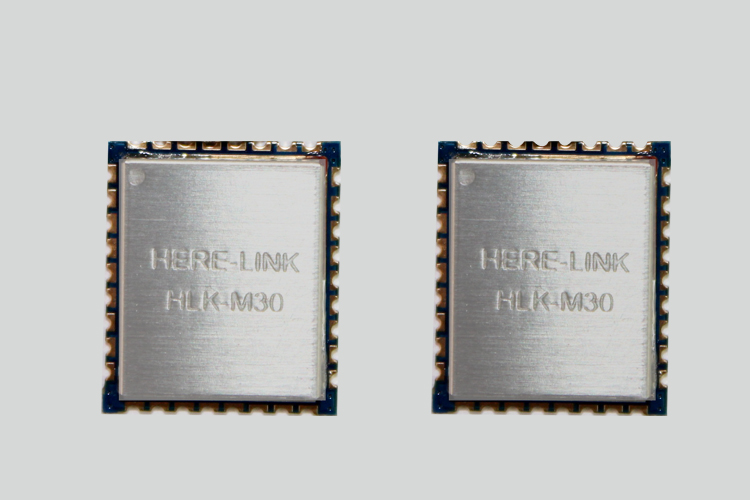

U 產品實物圖
手機一建配置

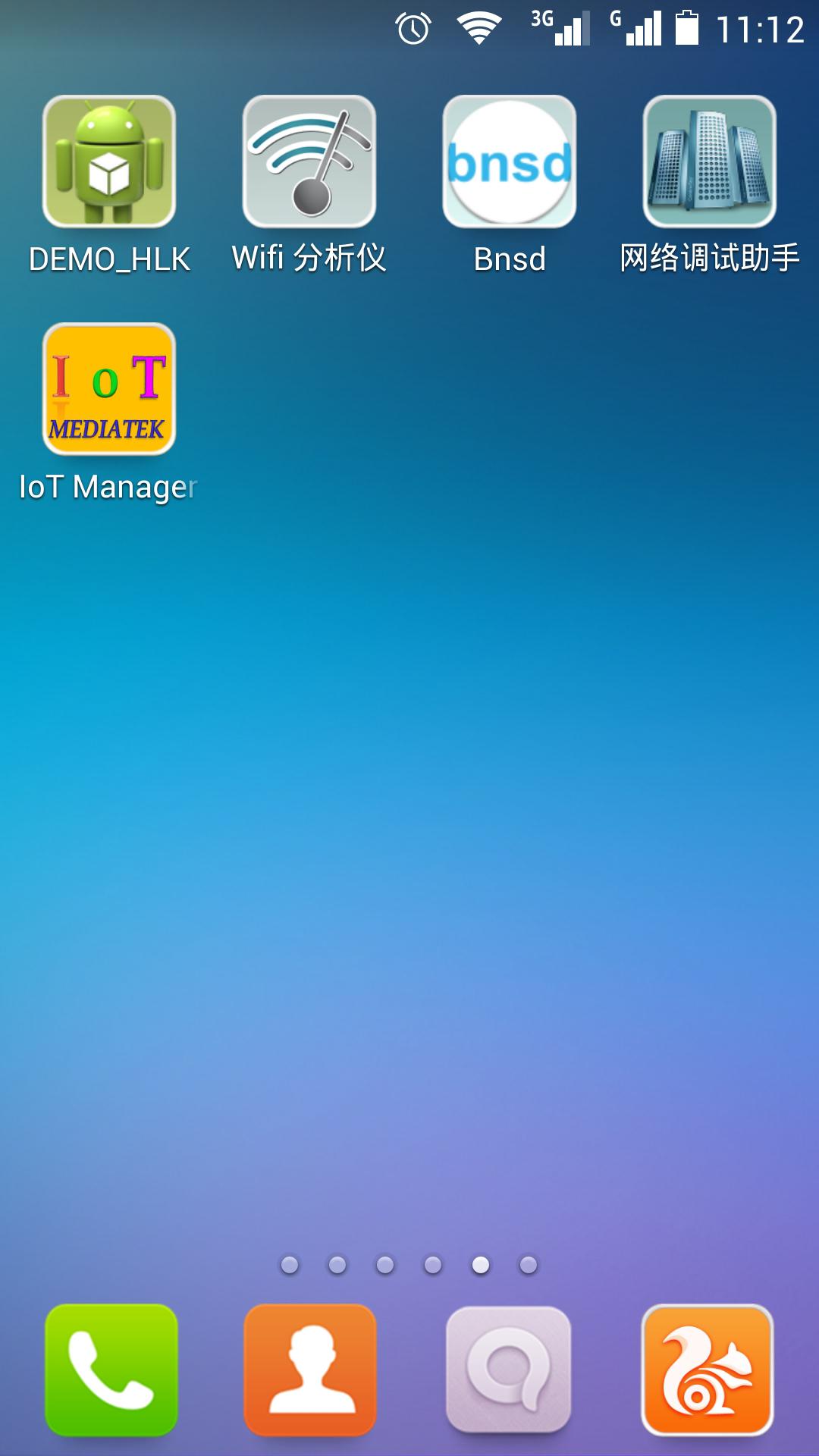

準備工作:在安卓手機或PAD上安裝軟件“IoTManager_v0.96”。HLK-M30上電,按Exit/Default按鍵10秒,將模塊恢復出廠默認設定。

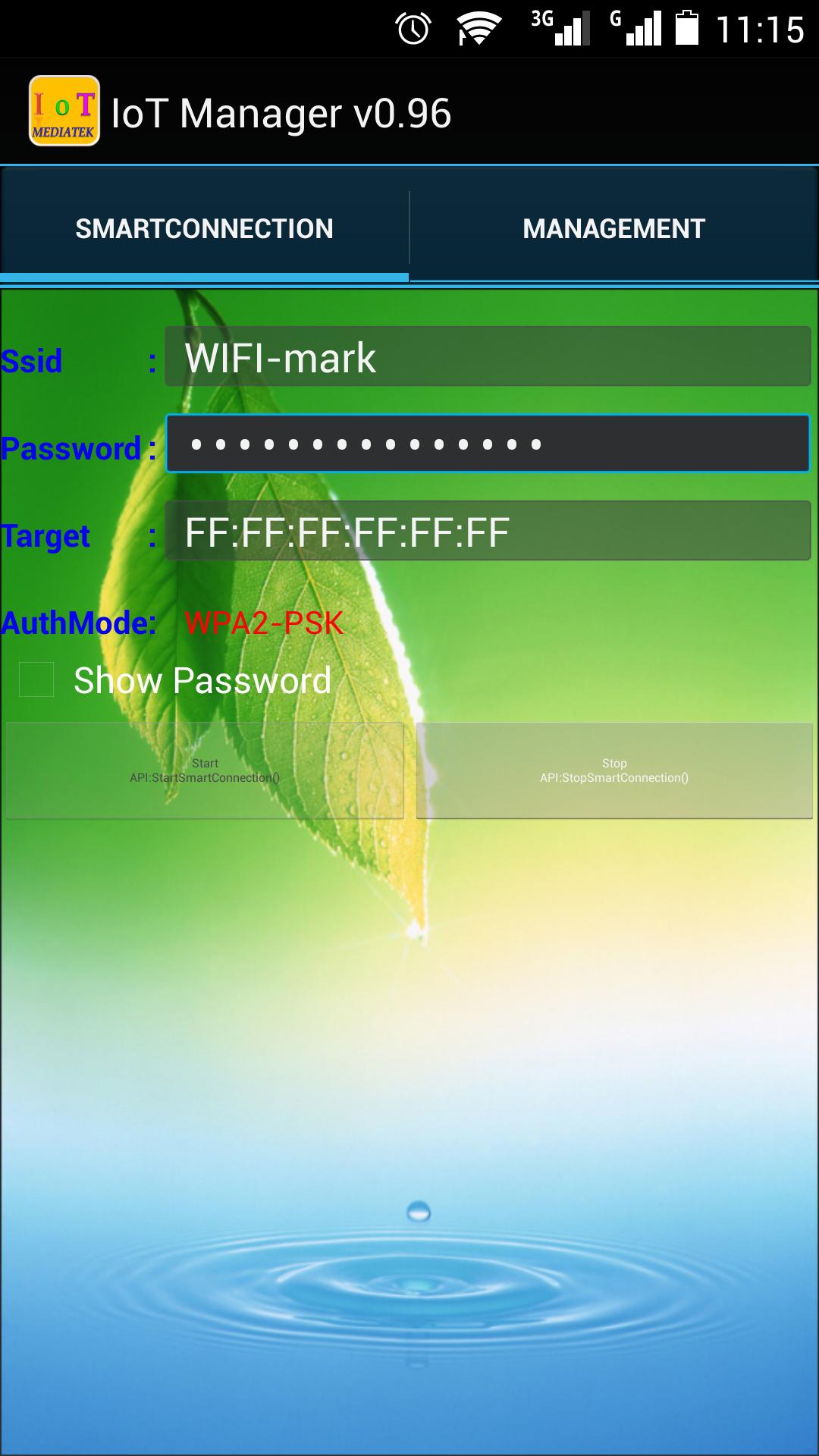

2,打開IoTManager,輸入需要連接的無線路由器的網絡名稱(SSID),密碼,然后點擊Start按鈕 ,模塊開始自動連接至無線路由器,此時模塊的WIFI_LED會快速閃爍。

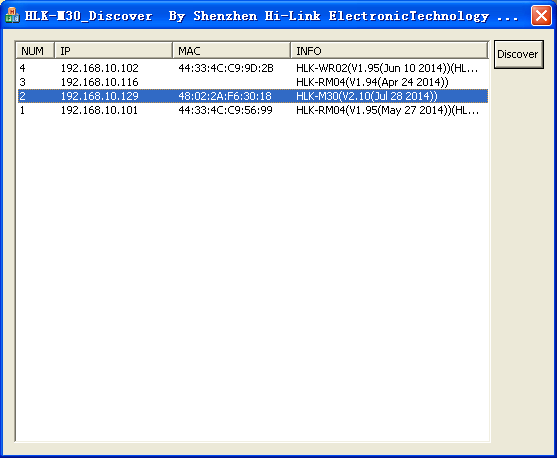

3,將電腦連接無線路由器,然后打開搜索工具HLK-M30_Discover ,點擊Discover按鈕
,可以搜索到當前局域網內海凌科所有的WIFI模塊。如下圖:HLK-M30被搜索到,其被分配的IP為192.168.10.129 。
被搜索到已連接上路由器的HLK-M30模塊
HLK-M30模塊出廠默認為Smart Config狀態。模塊上電后即可用IoTManager進行一鍵配置,使其快速聯網。
以下是M30的部分資料截圖:如有需要,您可以直接向客戶詢求!
