| 材質 | 碳素鋼 |
|---|---|
| 銷售方式 | 直銷 |
| 葉片數 | 12 |
| 貿易屬性 | 內貿 |
| 品牌 | 應山 |
| 型號 | 9-19型、9-26型 |
一、9-19、9-26型離心通風機的用途
9-19、9-26型離心通風機，一般用于鍛冶爐及高壓強制通風，并可廣泛用于輸送物料、輸送空氣及無腐蝕性不自燃、不含粘性物質的氣體。介質溫度一般不超過50（不超過80），介質中所含塵土及硬質顆粒不大于150mg/m3。
二、9-19、9-26型離心通風機的型式
本通風機為單吸入式，有№4、4.5、5、5.6、6.3、7.l、8、9、10、11.2、12.5、14、16共13個機號。
通風機可制成右旋和左旋兩種型式。從電機一端正視，如葉輪順時針旋轉稱右旋風機，以“右”表示：逆時針旋轉稱左旋風機，以“左”表示。
風機的出口位置以機殼的出口角度表示。“左”、“右”均可制成00、450、900、1350、1800、2250共六種角度。
風機的傳動方式為A式（№4～6.3）和D式（№7.1～16）兩種。

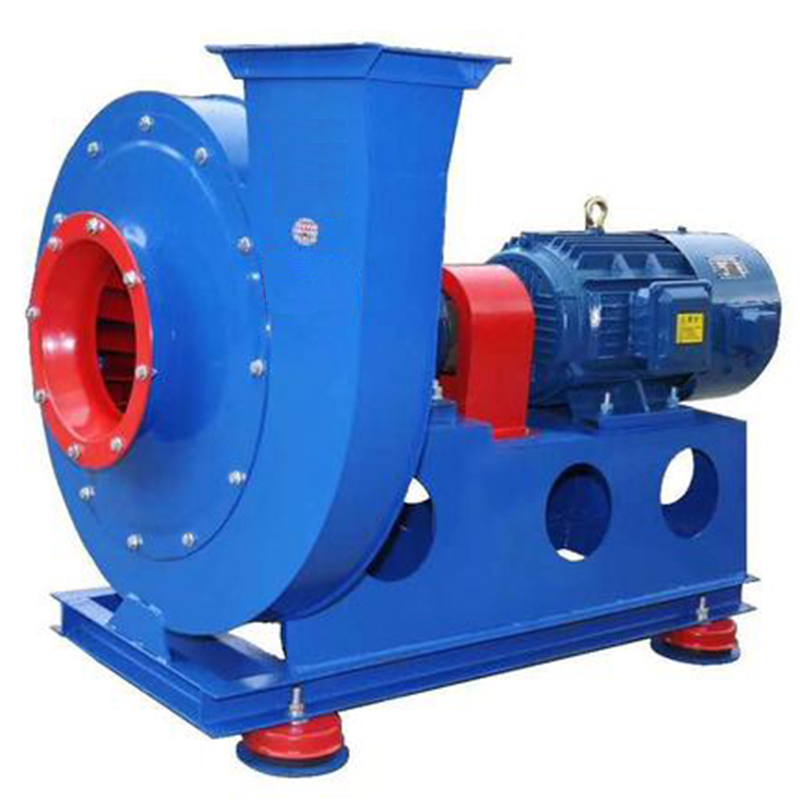

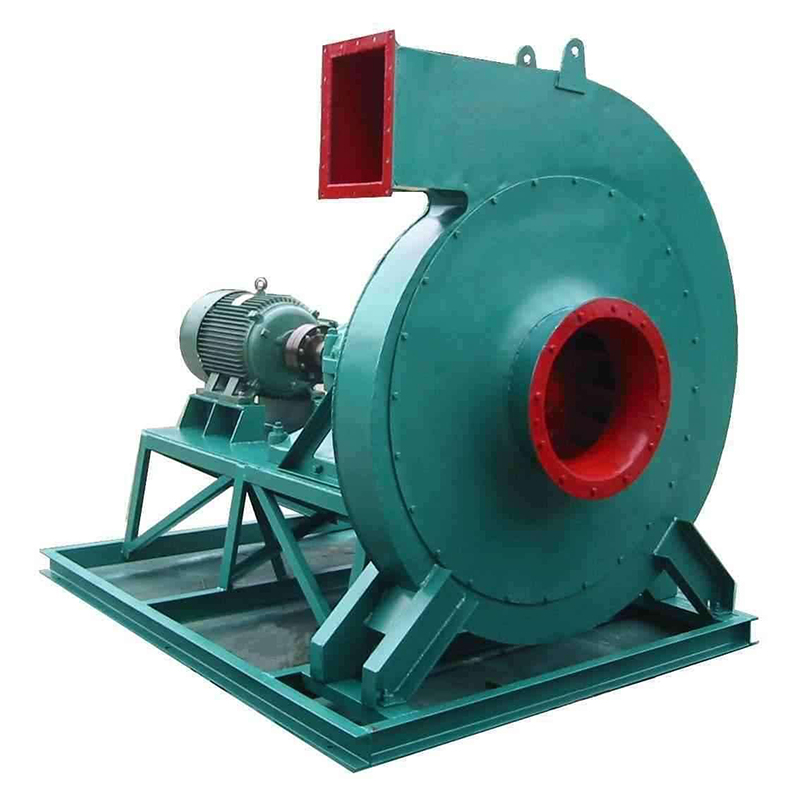

三、9-19、9-26型離心通風機的結構
№4～6.3主要由葉輪、機殼、進風口、支架等組成；№7.1～16主要由葉輪、機殼、進風口、傳動組等組成。
葉輪：9-19型風機葉片為12片，9-26型風機葉片為16片。均屬前向彎曲葉型。葉輪擴壓器外緣圓周速度不超過140m／s。葉輪成型后經靜、動平衡校正，故運轉平穩。
機殼：用普通鋼板焊接成蝸形殼整體。
進風口：做成收斂式流線型的整體結構，用螺栓固定在前蓋板組上。
傳動組：由主軸、軸承箱、聯軸器等組成。主軸由優質鋼制成，軸承箱整體結構，采用滾動軸承，用軸承潤滑脂潤滑。

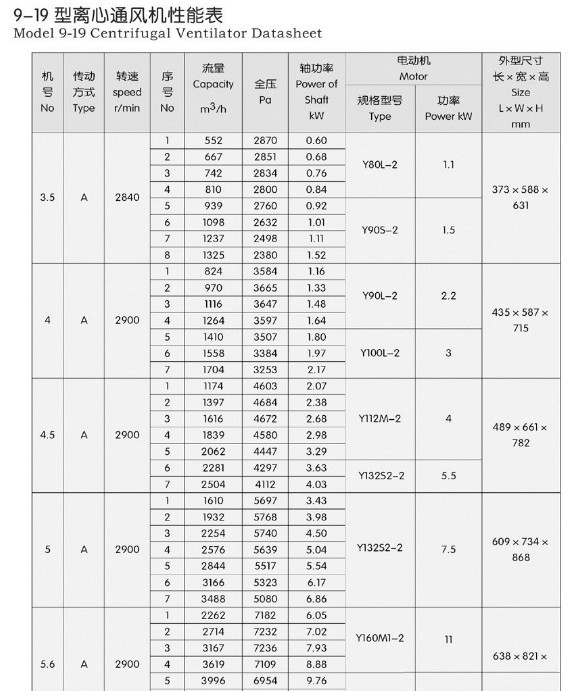

四、9-19、9-26型離心通風機的性能與選擇
9-19與9-26型風機只給№10樣機的無因次性能表及曲線。由給出的無因次性能表或曲線計算№10以上風機的有因次性能。
由無因次參數計算有因次參數的公式：
?
?
式中：
Q 流量（m3／h）??
p一全壓（Pa）???
D2一葉輪葉片外緣直徑
U2一葉輪葉片外緣線速度（m／s）
ρ1一進氣密度（kg／m3）?
KP一全壓壓縮性系數
Nin—內功率 （kW）?
Nre一所需功率（kW）
ηm機械效率（A式傳動取1,D式傳動取0.98）
K一電機的儲備系數
當使用狀態為非標準狀態時，必須把非標準狀態的性能換算到標準狀態的性能，然后根據換算性能選擇風機。其換算公式如下：
式中：
???ηin0一內效率???n一轉速（r/min）
風機性能一般均指在標準狀態下輸送氣體的性能。標準狀態指大氣壓pa=101300Pa，大氣溫度t=20℃,相對濕度50％，空氣密度ρ=1.2kg/m3。
五、9-19、9-26型離心通風機的安裝和使用
安裝前：應對風機各部件進行全面檢查，機件是否完整，葉輪與機殼的旋轉方向是否一致，各部聯接是否緊密。葉輪、主軸、軸承等主要機件有無損傷，傳動組是否靈活等。
安裝時：注意檢查機殼，殼內不應有掉入、遺留的工具和雜物。在一些結合面上為了防止生銹、減少拆卸困難，應涂上一些潤滑脂或機械油。風機與地基結合面，進出風管道聯接時應調整使之自然吻合，不得強行聯接，更不許將管道重量加在風機各部件上。并注意保證風機的水平位置。
安裝要求：
(1)按圖紙所示的位置與尺寸安裝,為確保高效率特別要保證進風口與葉輪的軸向和徑向間隙尺寸
(2)安裝后試撥傳動組，檢查是否有過緊或與固定部分碰撞現象。
(3)全部安裝完畢，總檢合格后，才能進行風機的試運轉。
為了防止電機過載燒毀，在風機啟動時，必須在無載荷(將進風閥門關閉，出風閥門稍開)的情況下進行，如情況良好，逐步開啟閥門直到規定的工況為止。在運轉過程中應嚴格控制電流，不得超過額定值。
風機的操作：
(1)風機啟動前，應進行下列準備工作：
a．將進風閥門關閉，出風閥門稍開。
b．檢查風機各部的間隙尺寸，轉動部分與固定部分有無碰撞及摩擦現象。
(2)風機啟動后，達到正常轉速時，應在運轉過程中經常檢查軸承溫度是否正常，當軸承溫度沒有特殊要求時，軸承溫升不得超過周圍環境溫度的40℃：軸承部位的均方根振動速度值不得大于6．3mm／s。如發現風機有劇烈的振動、撞擊，軸承溫升迅速上升等現象時，則必須緊急停車。
六、9-19、9-26型離心通風機的維護
1．風機維護工作注意事項：
①只有風機設備完全正常的情況下方可運轉。
②如風機設備在檢修后開動時．則需注意風機各部位是否正常。
③定期清除風機內部積灰、污垢等雜質，并防止生銹。
④為確保人身安全，風機的維護必須在停車時進行。
2．風機正常運轉的注意事項：
①在風機開車、停車、或運轉過程中，如發現不正常現象時立即進行檢查，若是小故障應及時查明原因設法消除。發現大故障應立即停車檢修。
②除每次檢修后應更換潤滑劑外，正常情況下根據實際情況更換潤滑劑。
七、9-19、9-26型離心通風機主要故障及原因
1．風機劇烈振動
①風機軸與電機軸不同心、皮帶輪槽錯位；
②機殼或進風口與葉輪摩擦；
③基礎的剛度不夠或不牢固；
④葉輪鉚釘松動或葉輪變形；
⑤葉輪軸盤孔與軸配合松動；
⑥機殼、軸承座與支架，軸承痤與軸承蓋等聯接螺栓松動；
⑦風機進、出口管道安裝不良，產生共振；
⑧葉片有積灰、污垢、葉片磨損、葉輪變形、軸彎曲使轉子產生不平衡。
2．軸承溫升過高
①軸承箱劇烈振動；
②潤滑劑質量不良，變質或含有灰塵、砂粒、污垢等雜質或填充量不足；
③軸承箱蓋、座聯接螺栓的緊力過大或過小；
④軸與滾動軸承安裝歪斜、前后兩軸承不同心；
⑤滾動軸承損壞或軸彎曲。
3．電機電流過大和溫升過高
①開車時進、出氣管道閘門未關；
②電機輸入電壓低或電源單相斷電；
③受軸承箱劇烈振動的影響；
④主軸轉速超過額定值。
