| 產品認證 | CCC |
|---|---|
| 產品型號 | DC-004A |
| 額定發熱電流 | 12A |
| 機械壽命 | 100000次 |
| 用途 | 電子產品 |
| 品牌 | 晶源 |
| 加工定制 | 是 |
| 物料編號 | DC-004A |
手機:13652555889 QQ:982390176 聯系人:鄒先生
東莞市晶源電子有限公司官網:www.**daz.com

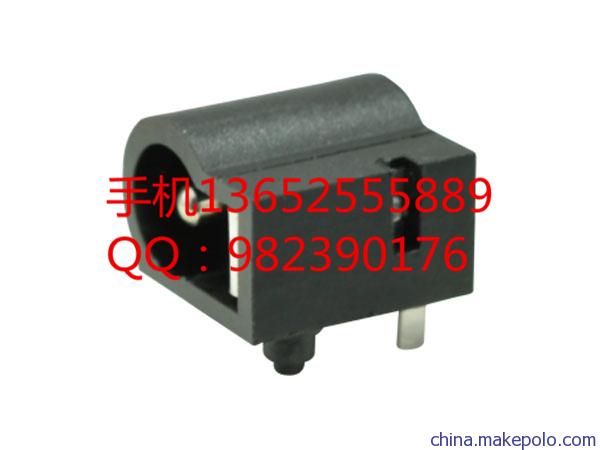

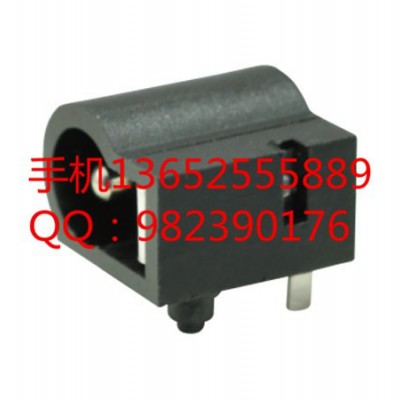

型號：DC-004A
因價格常有浮動，以咨詢價格為準，請咨詢好再進行購買，謝謝！
主要參數：
1、使用溫度范圍Temperature： -30℃～70℃
2、耐電壓Withstand Voltage： AC 500V(50Hz)/min
3、操作力Operating Force： 3～30N
4、動作壽命Switching Life： ≥5000
5、接觸電阻Contact Resistance： ≤0.03Ω
6、絕緣電阻Insulation Resistance： ≥100MΩ
7、額定負荷Rated Voltage,Current：DC 30V 0.5A1
晶源電子的插座,耳機插座。開關等電子產品的線性電源的動態響應非常快，穩壓性能好,我們還要努力提高我們的插座,開關的效率。這是很多生產開關,電子原件的廠家不太明白的原理,我們在這里講解一下,要想提高效率**必須使圖中的功率調整器件（即調整管）處于開關工作狀態，再對圖所示 電路相應地稍加改變即成為開關型穩壓電源。轉變后的降壓型開關電源原理圖如圖所示。調整管作為插座,開關而言，導通時（壓降小）幾乎不消耗能關斷時漏電流很小，也幾乎不消耗能量,從而大大提高了轉換效率，其功功率轉換效率可達80%以上。

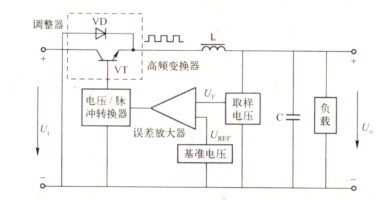

降壓型開關電源原理圖
【開始】在上圖中，波動的直流電壓Ui,輸入高頻變換器（即開關管VT和二極管VD)，經高頻變換器轉變為高頻（>20kHz)脈沖方波電壓，該脈沖方波電壓通過輸出濾波器（電感L和電容C)變成平滑的直流電壓供給負載。高頻變換器和輸出濾波器-起構成主回路，完成能量處理任務。而穩定輸出電壓的任務是靠控制回路對主回路的控制作用來實現的。控制回路包括取樣電壓部分、基準電壓部分、比較放大器（誤差放大器）、電壓/脈沖轉換器等。 開關電源穩定輸出電壓可以直觀理解為通過控制濾波電容的充、放電時間來實現。【結束】
起構成主回路，完成能量處理任務。而穩定輸出電壓的任務是靠控制回路對主回路的控制作用來實現的。控制回路包括取樣電壓部分、基準電壓部分、比較放大器（誤差放大器）、電壓/脈沖轉換器等。 開關電源穩定輸出電壓可以直觀理解為通過控制濾波電容的充、放電時間來實現。
聯式穩壓電路。輸出電壓的變化M由反饋網絡取樣經放大器放大后去控制調整管VT的

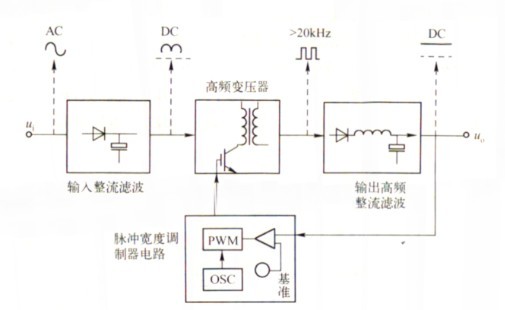

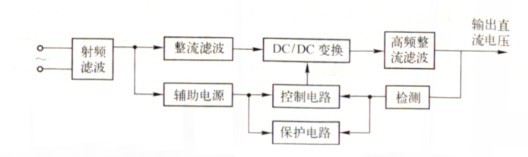

無頻變壓器的開關電源的方框圖
當反饋越深時，調整作用越強，輸出電壓也越穩定，電路的穩壓系數和輸出電阻也越小。
基準電壓集成電路TL431及其應用電路是使用TI431的穩壓電路?其**大穩定電流為2A，輸出電壓的調節范圍為2.5

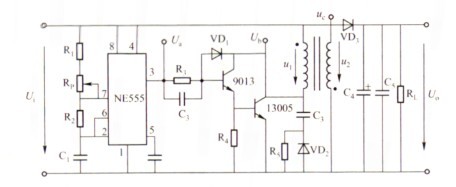

帶變壓器耦合的開關電源電路原理如下圖所示。該電路中的晶體管（13005)起開關作用。當晶體管飽和導通時，相當于開關接通，電源電壓直接加到變壓器的一次側（初級）線圈（U1＝Ui），極性為上正下負。由變壓器線閣的同名端坷知，二次側（次級）線閽的感應電動勢為上負下正，整流二極管不導通，二次側線閣電流為零，而一次側線圈的電流為公式中，L1為變壓器一次側線圖的自感；是晶體管導通后一次側線圈的初始電流。
插座,開關基準電壓源一般可以使用由穩壓二極管組成的穩壓源，但目前有很多基準電壓集成電盅這些電路的穩壓性能非常好，因此它們被廣泛用做卨性能穩壓電源的基準電壓源，或A/D和D/A轉換器的參考電源。基準電壓集成電路常用的型號是MC1403、MC1503和TI4310
TL431是一個性能優良的基準電壓集成電路。它主要應用在穩壓、儀器儀表、可調電源和開關電源中，是穩壓二極管的良好替代品，其主要特點是：可調輸出電壓為2.5?36V, 典型輸出阻抗為0.2,吸收電流為1 ~ 100mA，溫度系數為30ppm/度，有多種封裝形式。
e 極間的電壓降，從而達到穩定輸出電壓的目的。
【開始】聯式穩壓電路。輸出電壓的變化M由反饋網絡取樣經放大器放大后去控制調整管VT的-e 極間的電壓降，從而達到穩定輸出電壓的目的。【結束】
線性電源的線路簡單、干擾小，對輸人電壓和負載變化的響應非常快，穩壓性能非常好。但是，線性電源的功率調整管始終工作在線性放大區，調整管上的功率損耗很大，導致其效率較低，只有20%~40%，且發熱損耗嚴重，所需的散熱器體積大，質量大，因而功率體積系數只有20~30W/dm3。另外，線性電源對電網電壓大范圍變化的適應性較差，輸出電壓保持時間僅有5ms，因此它主要用在小功率、對穩壓精度要求很高的場合，如一般為通信設備內部的集成電路供電的輔助電源等。
插座,開關基準電壓源
24 V。發光二極管VD作為穩壓二極管使用，使VT2的發射結恒定，從而使電流I1恒定，保證當輸入電壓變化時，TL431不會因電流過大而損壞。當輸入電壓變化時，TL431的參考電壓隨之變化，當輸出電壓上升時，T1431的陰極電壓隨其上升而下降，輸出電壓也隨之下降。
上述電源的共同特點是具有高頻變壓器，直流穩壓是從變壓器次級繞組的高頻脈沖電壓整流濾波而得來的，且變壓器的初級、次級是隔離的或部分隔離的，而輸入電壓是貨接從交流市電整流得到的直流高壓。
【開始】基準電壓集成電路TL431及其應用電路是使用TI431的穩壓電路?其**大穩定電流為2A，輸出電壓的調節范圍為2.5-24 V。發光二極管VD作為穩壓二極管使用，使VT2的發射結恒定，從而使電流I1恒定，保證當輸入電壓變化時，TL431不會因電流過大而損壞。當輸入電壓變化時，TL431的參考電壓隨之變化，當輸出電壓上升時，T1431的陰極電壓隨其上升而下降，輸出電壓也隨之下降。【結束】
DC插座應用
1.影音產品：MP3、MP4、DVD.音響；
2.數碼產品：數碼相機、數碼攝像機等；
3.遙控器：車輛、點卷門、家庭防盜產品之遙控器；
4.通訊產品：手機、車載話機、電話機、樓宇設備、PDA等；
5.家用電器：電視機、微波爐、電飯煲、電風扇、電子人體秤、電子脂肪秤、電子廚房秤等；
6.安防產品：可視對講機、監視器等；
7.玩具：電子玩具等；
8.電腦產品：攝像頭、錄音筆等；
9.健身器材：跑度機、按摩椅等；
10.醫療器材****、醫院呼叫系統等

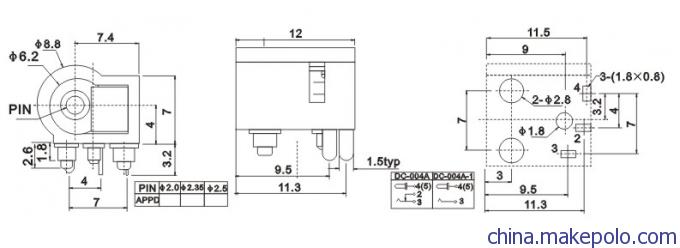

DC插座型號規格
DC電源插座中心針有:0.5mm/0.7mm/1.0mm/1.1mm/1.3mm/1.65mm/2.0mm/2.5mm/3.0mm
安徽省PJ-302M，PJ-301C，PJ-303，PJ-303M，PJ-304-304A-304B，PJ-306-306F-306P，PJ-306M，PJ-358，PJ-352A，PJ-359，PJ-354-354A，PJ-，045；DC-046；DC-047；DC-048；DC-049；DC-050；DC-051；DC-052；DC-053；DC-054；DC，，PJ-603，PJ-603A，PJ-603B，PJ-603C，PJ-604，PJ-604A，PJ-604C，PJ-605，，WP外接線插座.PTB外接線插座.撥動開關，滑動開關，，PJ-328，PJ-327A，PJ-328A，PJ-327C，PJ-328B，PJ-328C，PJ-333，PJ-329，，單聲道耳機插座/雙聲道耳機插座.沉板式耳機插座.耐高溫耳機插座，,2.5耳機插座,3.5耳機插認,6.35耳機插座,粉紅色耳機插座,白色耳機插座,綠色耳機插座,貼片耳機插座,東莞耳機插，掃地機器人dc插座封裝庫DC-004A
