| 類型 | 機械設備 |
|---|---|
| 配件適用對象 | 挖掘機 |
| 年最大加工能力 | 1000（件） |
| 材質 | 不銹鋼 |
| 產地 | 江蘇 |
| 適用對象 | 挖掘機 |
| 新舊程度 | 全新 |
| 種類 | 機械設備 |
| 品牌 | 北奕機械 |
| 型號 | BY-VH250 |
| 加工定制 | 是 |
| 打樣周期 | 1-3天 |
| 加工周期 | 1-3天 |
| 質量認證 | iso9001 |
| 年剩余加工能力 | 10000（件） |
| 年加工能力 | 1000 |
北奕機械熱線電話：13646180142
產品優勢● 不會傷及鋼管樁、鋼板樁及鋼軌樁的頂部或底部● 可經常地在建筑物附近工作也不會損壞建筑物本身● 由于作業安靜且工期較短，有助于克服環保方面的問題
特色說明
1. 液壓馬達驅動的轉盤齒輪內藏設計,有效避免臟污及碰撞,齒輪皆可更換,配合緊密,平穩耐用,十足可靠！
2. 通氣口確保齒輪箱內壓力平衡，穩定排熱。
3. 采用高效能進口減振橡膠塊質量穩定，壽命長！
4. 采用原裝進口液壓馬達效能加倍，品質超群！
5. 精密油路系統特殊針對打樁機功能及特性設計制造，有效提升打樁機的使用效能。
6. 精心設計的電路控制盒
原理與工程應用范圍

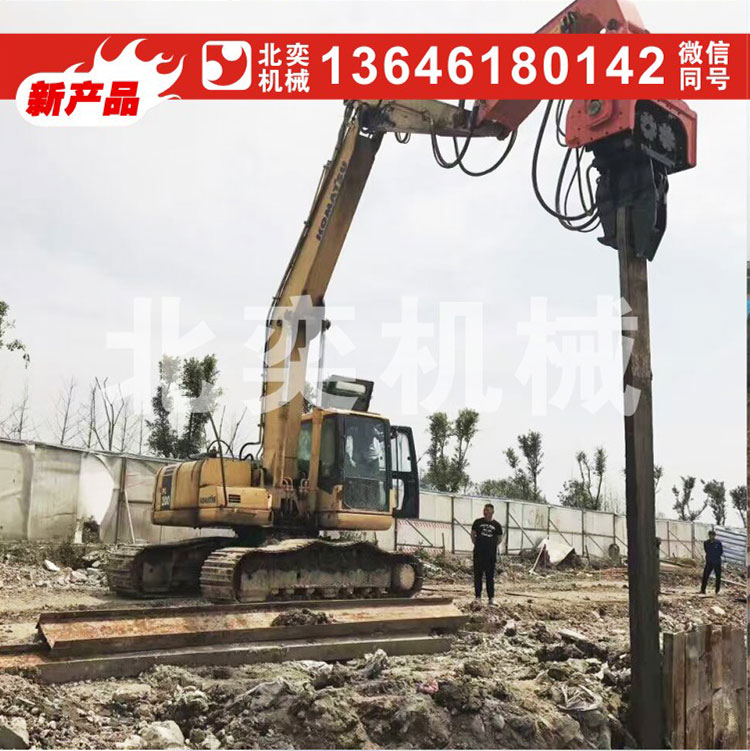

北奕高頻液壓振動打樁機，是運用振動式沉樁打拔樁，特別適用于市政、橋梁、圍堰、建筑地基等中短樁工程。 操作原理: 1.系列高頻液壓振動打樁機內置兩只偏心軸，采液壓馬達驅動，產生高速旋轉及垂直激振力，透過減振橡膠塊后，維持一定的振幅，能夠應付各種類型的土質與打樁要求。 2.激振力是與偏心軸尺寸和振動次數平方成正比，北奕制作的偏心軸均經過詳細計算與測試，能夠兼顧強大的激振力和材料特性，不但能滿足工作需要，同時保證了機械可靠度。 施工原理: 振動式沉拔樁錘是利用其高頻振動，以高加速度振動樁身，將機械產生的垂直振動傳給樁體，導致樁周圍的土體結構因振動發生變化，強度降低。樁身周圍土體液化，減少樁側與土體的摩擦阻力，然后以挖機下壓力、振動沉拔錘與樁身自重將樁沉入土中。拔樁時，在一邊振動的情況下，以挖機上提力將樁拔起。打樁機械所需要的激振力要根據場地土層、土質、含水量及樁的種類、構造而綜合確定。 振動法沉樁效率較其它工法為高，主要適用于鋼板樁、鋼管樁及長8m以內的細長混凝土預制樁。這種沉樁法**于砂土中作業，在黏土中效果較差，必須選用較大功率的機型。
● 可打拔鋼板樁、水泥樁、鋼軌樁、鐵板、H鋼、鋼管● 打樁及拔樁間的作業轉換快速● 拔樁時所需之拉力較其他系統少很多工程應用范圍： ·市政 ·填海及橋梁 ·圍堰 ·建筑地基 ·高速鐵路 ·公路軟地基處理 ·碼頭工程 ·深基坑支護
性能參數
| ITEM | UNIT | BY-VH250 | BY-VH330 | BY-VH350 | BY-VH450 |
| Eccentric moment 偏心力矩 | NM | 40 | 50 | 65 | 85 |
| Frequency 振頻 | RPM | 2800 | 2800 | 2800 | 2800 |
| Excitation Force 激振力 | TON | 36 | 45 | 58 | 75 |
| Weight of main body 主機重量 | KG | 1500 | 2200 | 2800 | 3500 |
| Operating Pressure of oil system 液壓系統操作壓力 | BAR | 280 | 280 | 300 | 300 |
| Flow Demand for Hydraulic oil system 液壓系統流量需求 | LPM | 155 | 168 | 210 | 255 |
| Excavator 適合挖掘機重量 | TON | 18-25 | 23-30 | 33-40 | 40-65 |
| Max pile length **可打樁長度 | M | 9 | 13 | 16 | 18 |
