| 最大操作電壓 | 420V |
|---|---|
| 產品認證 | CCC |
| 最大放電電流 | 200kA |
| 安裝方式 | 固定式 |
| 標稱放電電流 | 100kA |
| 額定頻率 | 50Hz |
| 防護等級 | IP20 |
| 極數 | 4P |
| 結構 | 塑殼式 |
| 速度 | 快速型 |
| 溫度范圍 | -40°至+80℃ |
| 響應時間 | 25ns |
| 外殼材料 | 阻燃塑料 |
| 滅弧介質 | 空氣式 |
| 品牌 | 冠霖電氣 |
| 型號 | GLSP100-420 |
| 操作電壓 | 460V |

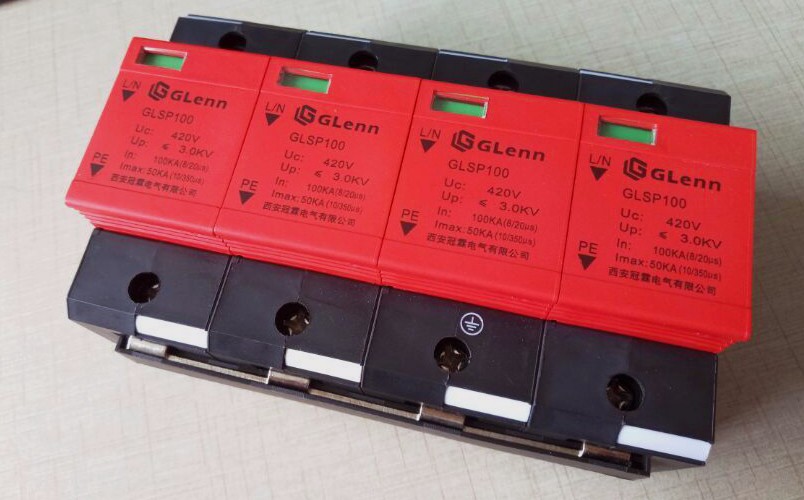

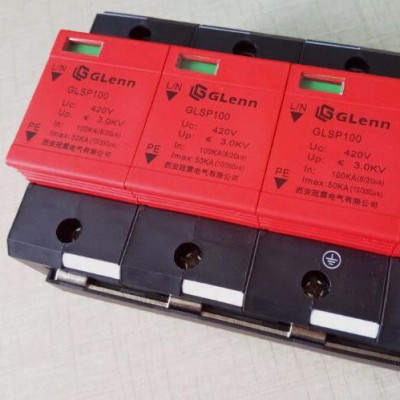

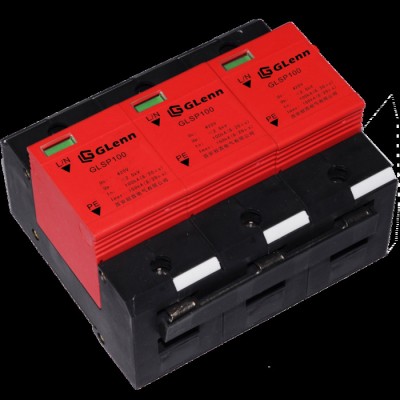

GLSP100系列電涌保護器
適用范圍
GLSP100系列電涌保護器廣泛應用于各類電源系統的一級電涌保護，是一種并聯型保護器件。它能夠有效的泄放出現在低壓系統線路上的侵入雷和感應雷電流，并且能有效的抑制由此產生的過電壓，有效的保護易遭到雷擊的建筑物供電設施。多用于建筑物供電系統主配電箱或通信基站中。
產品特點
1.泄放電流大(8/20μs 100kA)，保護水平低；
2.響應速度快(≤100ns)；
3.組合式結構（兩組合、三組合、四組合等），方便地實現不同保護模式的設計；
4.可有效切斷續流；
5.符合國際標準的低壓電器安裝形式，安裝于35mm標準導軌。
技術參數
| 系列名稱 | GLSP100系列 |
| 適用的防雷區 | |
| 最大連續工作電壓Uc | 420V |
| 保護水平 | 3.0kV |
| 直流點火電壓 | 2.5kV（+25%～-40%） |
| 適用電源系統 | 單相電源或三相電源 |
| 額定放電電流 （8/20μs） | 每相100kA |
| 放電電流 （10/350μs） | 每相50kA |
| 響應速度 | ≤100ns |
| 絕緣電阻 | >100MΩ |
| 連接導線截面積 | 接地線25mm2-35mm2（多股線），接零線或相線：16mm2-25mm2 |
| 保護模式 | L-PE、L-N、N-PE |
| 使用環境 | -40℃-+85℃ |
| 外形尺寸（mm） | 組合式：95×35n×65（n為組合數），配電箱：250×400×140 |
| 安裝方式 | 組合式：35mm標準軌道，配電箱：懸掛安裝 |
工作原理
GLSP100系列電涌保護器是一種并聯型電涌保護器。當電網系統正常時，GLSP100系列產品處于高阻狀態，不會影響系統正常運行；當線路中出現過電壓時，以納秒級速度開始泄放電流，呈現低阻狀態，將過電壓幅值限制到較低的水平，從而保護了設備免遭過電壓的損壞。
本產品采用沿面放電技術。其電極為角形，兩放電電極相對并通過特殊材料的絕緣塊保持一定的距離。在電極下部滅弧腔內有一滅弧板，當過電壓到來時，在絕緣塊的表面進行沿面放電。電極的角形構造使得電弧向外發散，在熄弧板上被擊碎成為許多小的電弧段。這樣有利于放電結束后的滅弧過程，使得電網由于放電引起的后續電流得到了限制。
安裝說明
1．主要安裝在配電箱內或儀表盤上。因為放電過程中產生的電弧在熄弧板上被擊碎成為許多小的電弧段，會有電離的氣體電流從滅弧室中噴出。為了不至于造成帶電導線或導體產生短路而引起可燃性材料的燃燒，本產品安裝在標準導軌上時，如周圍各部件為可燃性材料，則應與各部件和固定底盤保持至少10cm的距離；如周圍各部件為非易燃性材料，則應與各部件保持至少5.5cm的距離，與固定底盤保持7.5cm的距離。
2．放電后可能會有續流產生，100A以下的續流可自行熄滅，如果主線路上保護器前端串聯有100A以內的限流器件，則無需再為保護器加裝限流器件，否則，應在保護器前串聯100A的熔斷器或空開作為短路保護，以免造成系統運行不正常。N-PE之間不需加限流器件。
維護說明
應定期對保護器前端限流器件進行檢查，如果發現其動作，說明保護器可能損壞，要及時維護或更換。
