| 往復單元 | 隔膜泵 |
|---|---|
| 驅動方式 | 電動 |
| 用途 | 化工泵,計量泵,流程泵 |
| 規格 | DP-130 |
| 最大供氣壓力 | 100 |
| 流量 | 1~200 |
| 材質 | 工程塑料 |
| 功率 | 1~75（kw） |
| 性能 | 變頻,防爆,耐磨,衛生,自動 |
| 品牌 | 工洲 |
| 型號 | DP |
1、質量可靠，使用壽命長 2、運行穩定，少去操心 3、服務周到，維護及時
一、產品特點:
1.噪音低、耐腐蝕、壓力高,自吸高度5m.
2.介質溫度可達60℃.
3.允許干運轉.
4.內裝壓力開關以保護泵運轉時不受損壞.
5.內裝溢流閥控制泵的正常運行.
6.拆裝方便.
7.采用安全低電壓,保證人身安全.
二、產品用途:
1.適用于家用自來水增壓、汽車沖洗、輪船上海水淡化.
2.適用于反滲透純水機、水處理設備、過濾機、噴霧裝置、化工計量加液及衛生、環保、印刷等行業中使用.
三、安裝指南:
1.安裝時,需拔出隔膜泵進出口的封蓋.
2.裝有隨泵附帶的進出口接頭,dp-130 dp-125 dp-100 dp-60型微型隔膜泵進出口采用zg3/8″外牙g29/64″彎管接頭;dp-35隔膜泵進出口采用3/8″外牙軟管接頭.
3.泵應按水平安裝;如需垂直安裝時,泵頭應朝下.
4.在泵的進出管道中安裝一個過濾器,這是泵有效使用的保證.(dp-35型泵頭內已裝有過濾網,無需安裝過濾器).
5.泵的底座分尼龍底座,鐵底座橡膠腳柱.
四、性能參數
| 型號 | 電壓 (vdc) | 大電流 (a) | 大流量 lpm(l/min) | 轉速 (r/min) | 高壓力 psi(mpa) | 吸程 (m) | 調壓開關 (mpa) | 功率 (w) |
| dp-35 | 12 | 7 | 2.5(9.5) | 1200 | 35(0.24) | 5 | 35(0.24) | 40 |
| 24 | 4.8 | 3.2(12) | 1300 | 35(0.24) | 5 | 35(0.24) | 40 | |
| dp-60 | 12 | 6.0 | 1.3(5.0) | 1200 | 60(0.42) | 5 | 60(0.42) | 40 |
| 24 | 3.0 | 1.3(5.0) | 1200 | 60(0.42) | 5 | 60(0.42) | 40 | |
| dp-60a | 12 | 3.5 | 0.8(3.0) | 375 | 60(0.42) | 5 | - | 20 |
| dp-100 | 24 | 1.1 | 0.32(1.2) | 375 | 100(0.68) | 5 | 100(0.68) | 10 |
| dp-100(a) | 24 | 1.1 | 0.32(1.2) | 375 | 100（0.68） | 5 | 100（0.68） | 10 |
| dp-130 | 24/12 | 1.2/2.2 | 0.45(1.7) | 470 | 130(0.90) | 5 | / | 15 |
| dp-125 | 24 | 1 | 0.26(1.0) | 375 | 125（0.86） | 5 | 125（0.86） | 10 |
注：1、如有用戶需要24vac隔膜泵，可在訂單中說明；
2、單位換算：gpm-加侖/分；l/min-升/分；psi-磅/平方英寸；1加侖（美國）=3.785升；1mpa=145psi
3、本公司備有各類型的變壓器，若用戶無系統變壓設備，可增購適用變壓器，以使隔膜泵正常運轉。

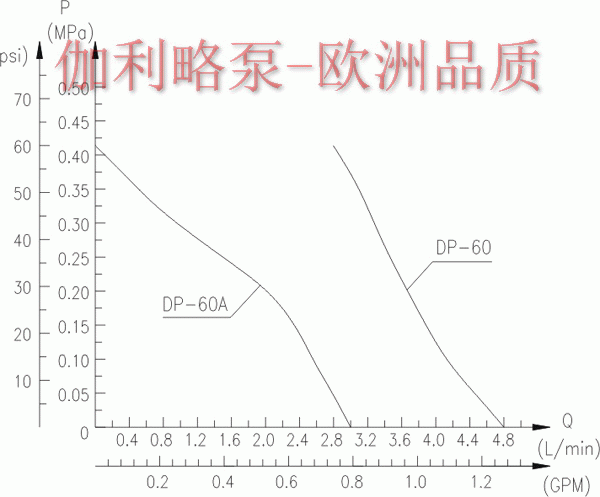

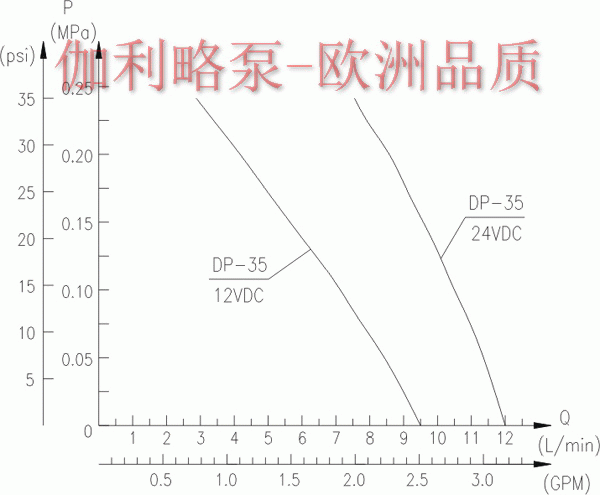

二、性能曲線圖

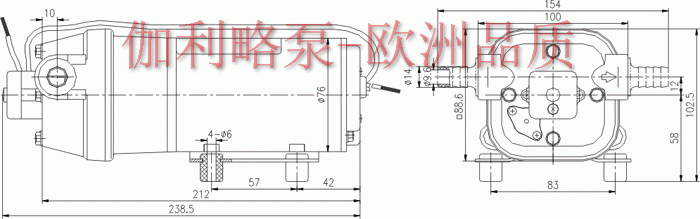

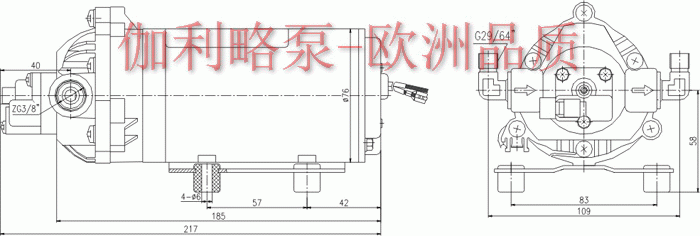

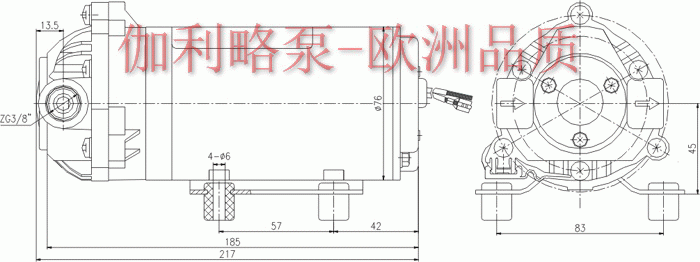

外形尺寸：
dp-35（尼龍底座）
dp-35（鐵底座、橡膠腳柱）
dp-100、dp-60（尼龍底座）
dp-100、dp-60（鐵底座、橡膠腳柱）
dp-100a、dp-60a（尼龍底座）
dp-100a、dp-60a（鐵底座、橡膠腳柱）
dp-125（尼龍底座）
dp-125（鐵底座、橡膠腳柱）

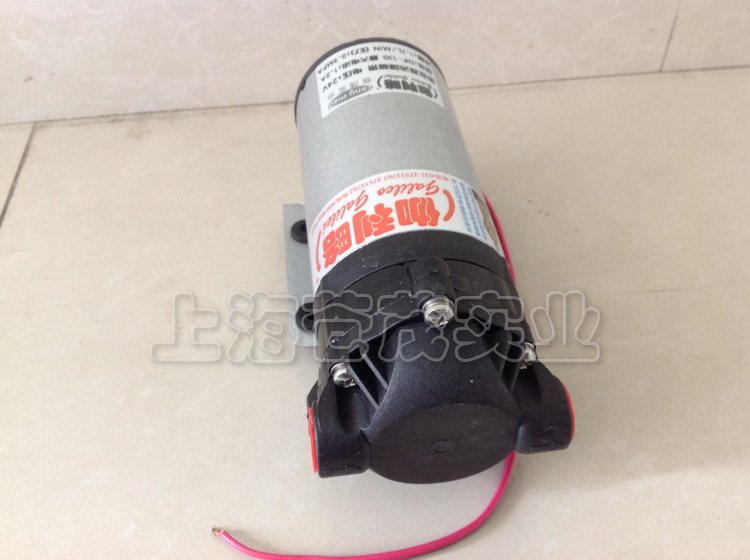

一、產品簡介：
DPS微型直流隔膜水泵綜合了自吸泵與化工泵的優點，采用耐腐蝕的多種進口材料合成，具有自吸功能、熱保護、運轉平穩、可以長時間連續空轉、可以長時間連續負載運轉，體積小、電流小、壓力大、噪音低、使用壽命長、設計精致、物美價廉等優點，具有耐油、耐熱、耐酸、耐堿、耐腐蝕、耐化學品等性能。泵體與電機分離，泵體內無機械部件、無磨損。
二、技術參數：
| 型號 | 功率 | 壓力 | 流量 | 電壓 |
| DPS-60W | 60w | 0.5~0.8mpa | 5l/min | 12v/24v |
| DPS-70W | 70w | 0.6~0.9mpa | 6l/min | 12v/24v |
| DPS-80W | 80w | 0.7~ 1.0mpa | 8l/min | 12v/24v |
特點：當出水關閉后，會自動切斷電源，電機停轉。出水打開后，又會自動接通電源，電機運轉。對噴水也大小有嚴格要求，否則電機泵不能正常工作甚至損壞電機或水泵。
適用范圍：洗車機、太陽能上水、需要遠程自動控制輸斷水、通過其它輔助設備實現自動控制輸斷水、需要頻繁開關并需要節能等場合。 回流閥型
特點：當出水部分堵住（如噴也過小）或全部堵住時，電機不會停轉，但回流閥會打開，水會在泵內打循環。對噴水也大小沒有太高的要求，對噴水也大小的適應性強。
適用范圍：高壓噴霧設備、家用噴霧器、單個噴也直徑小開規定值或多個噴也直徑的總和小開規定值、不能確定噴孔直徑、不方便調整噴孔直徑、對節能沒有太大的要求等場合。 三、使用方法：
1．水泵上有箭頭的方向是出水口。
2．電線不分正負。
3．水泵可以任意方向放置。
四、使用注意
1、不可以在水中浸泡。
2、回流閥型壓力調整螺絲不可以隨意調整。出廠前，壓力已經調整好，如果隨意調整，容易調大回流的壓力，容易憋爆出水管。
3、進水口必須安裝過濾裝置，不能進入雜質。否則，容易堵塞水泵，造成壓力降低乃至不出水。 4、此款泵只有兩條電源引線，不配電源。如在車上用要配點煙頭電源線或電瓶夾線，如要用220V的電，請配轉換電源。
5、如果要24小時不間斷使用，請咨詢客服。
6、微型隔膜泵在工作時會有聲音，是在可承受范圍之內，要靜音的請繞道不要購買！
四、常見故障及排除：
1、有電，水泵不轉動。檢查電機后面的電線是否脫落。
2、水泵轉動，噴水，但是霧量小，壓力降低。打開水泵，檢查泵腔內是否有雜物堵塞。電機支架是否松動，擰緊螺絲。注意，進出水閥門不可以裝反。
3、水泵使用半年或一年以后，壓力降低噴霧量小。打開水泵，擰緊電機支架螺絲；將腔體內的小模片上下調換方向，或者更換小磨片。
五、使用范圍：
車輛清洗、船舶、飲料、地毯清洗、地面清洗、水凈化及水處理設備。
1、生產農業使用的電動噴霧器，也可以手壓噴霧器改裝電動噴霧器(在手壓噴霧器上直接安裝微型水泵，再配一塊電瓶或手提燈即可)。
2、解決車輛、船舶、游艇、船艇等在使用中的飲食、洗簌、沐浴、廁所、沖洗的用水。
3、食品、飲料加工及處理等設備，實現流體食品的轉移、分配、灌裝等。
4、家庭供水。例如，節水衛生間、節水座便器、電動座便器、水管增壓系統等。
5、太陽能工業。
6、水凈化業。例如，凈化設備、水處理設備、飲水機、純水機等。 可為柔巾機、飲水機、可樂機、
果汁機、洗碗機、消毒機、太陽能盆景、汽車玻璃沖洗等生產企業配套。
7、其他需液體轉移、噴射乃至計量的設備和系統。例如，垃圾車、灑水車、地毯清潔設備、
地面清洗設備、車輛清洗設備、道路施工設備、洗碗機、醫藥設備、化工設備、防化設備、消毒設備、冷卻系統、增壓系統等。
六、操作指南：
1、將泵與進、出水管連接好：必須確保進、出水管與泵的連接緊密，否則會造成壓力低或漏水； 提示：泵蓋上有箭頭指示進出水方向，箭頭方向為出水，反之為進水；
2、在進水端安裝過濾器，要求過濾網密度好在80目以上（即1平方厘米80個小孔）；
3、將微型隔膜泵與電源相連：所接電源的電參數必須符合電機的輸入要求；
4、接通電源，電機泵開始運轉；
5、出水5-10秒鐘，排干泵和管路內的空氣，等出水穩定后，暫時關閉電源，接上水槍（或類似工具）；
6、打開電源即可正常工作。
七、注意事項：
1、勿使用溫度超過70°的高溫水或臟水（臟水中的泥沙會給泵造成不可恢復的損傷）；
2、電機泵可以濺到少量的水（用完后需擦干），不可以直接對著電機泵噴水，嚴禁將電機泵泡在水中；
3、電機泵不能長時間放置在潮濕的地方；
4、請勿自行拆解本機器或調整壓力設定螺釘（擅自調整壓力設定螺釘，對泵來說可能是致命的）；
5、嚴禁在不接過濾器的狀態下使用本機器，過濾網密度好在80目以上（雜質會給泵造成損傷）；
6、噴水孔的直徑必須符合規定值，否則將損壞電機泵；
7、家用，勿用于商業用途（為避免過度發熱而降低使用壽命，在條件允許的情況下建議間歇工作）；
8、使用前請確認電源，電源參數需與電機泵輸入參數相符合；
9、建議配套的電源線不得細于0.75平方（銅芯線），長度2.5米左右，不宜太長太細。如果確實需要加長的話，需在加長的同時加粗線徑，否則會因電源線的壓降過大，導致電機泵輸出性能下降（越粗越好，越短越好，長度夠用即可）；
10、建議出水管內徑不宜小于∮5.5，長度不宜超過10米（不可太長太細，否則影響壓力流量和關槍效果。（越粗越好，越短越好，夠用即可）；
11、建議進水管內徑不小于∮6，自吸取水時進水管長度不宜超過1.5米（越粗越好越短越好）；
12、接自來水等有壓水源時，可以適當加長進水管，進水壓力不得大于0.1MPA(1公斤力）；
13、冬季使用后需排盡泵和管路內的水，否則容易凍裂水泵（平時不用排干泵內的水，蓋上進出水蓋子）；
14、采用220V市電供電時，電影適配器所接市電回路中必須裝有漏電保護器；
15、電源線損壞時請由專業人員進行維修或更換；
16、用電瓶供電時，需謹防電瓶虧電；
17、長時間不用或中途暫停使用時請斷開電機泵與電源之間的連接。
