| 級數 | 單級 |
|---|---|
| 規格 | ISG20-160,ISG32-100(I),ISG32-125,ISG32 |
| 汽蝕余量 | 1~80（m） |
| 結構原理 | 噴射泵 |
| 軸功率 | 1~90 |
| 材質 | 鑄鐵 |
| 功率 | 15kw |
| 流量 | 1~800（m3/h） |
| 排出口徑 | 50~800（mm） |
| 吸入口徑 | 50~800（mm） |
| 性能 | 變頻 |
| 揚程 | 1~500（m） |
| 用途 | 管道泵 |
| 轉速 | 2900 |
| 泵軸位置 | 邊立式 |
| 葉輪數目 | 1~30 |
| 葉輪結構 | 封閉式葉輪 |
| 葉輪吸入方式 | 單吸式 |
| 品牌 | 伽利略 |
| 型號 | ISG型 |
【ISG型立式離心式管道泵】產品
【ISG型立式離心式管道泵】產品簡介：
ISG型立式單級離心式管道泵，是伽利略Galileo泵業科技人員聯合國內水泵專家選用國內優秀水力模型，采用IS型單級單吸離心泵之性能參數，在一般立式泵的基礎上進行巧妙組合設計而成，同時根據使用溫度、介質等不同在ISG型基礎上派生出適用熱水、高溫耐腐蝕化工泵、油泵。該系列產品具有高效節能、噪音低、性能可靠等優點，符合最新國家機械部JB/T53058-93的標準要求，產品按國際ISO2858標準設計制造。
流量范圍1.5～1200m3/h，揚程范圍8～150m，分基本型、擴流型、A、B、C切割型等250多種規格。根據流體介質和溫度不同，設計制造成同性能參數的IRG型熱水泵、IHG型化工泵、YG型油泵和IHGB型防爆化工泵系列產品。
【ISG型立式離心式管道泵】型號意義：
【ISG型立式離心式管道泵】工作條件：
1、 吸入壓力≤1.0Mpa，或泵系統最高工作壓力≤1.6Mpa,即泵吸入口壓力+泵揚程≤1.6Mpa、泵靜壓試驗壓力為2.5Mpa,訂貨時請注明系統工作壓力。泵系統工作壓力大于1.6Mpa時應在訂貨時另行提出。以便在制造時泵的過流部件和聯接部分采用鑄鋼材料。
2、 環境溫度<40℃，相對濕度<95%。
3、 所輸送介質中固體顆粒體積含量不超過單位體積的0.1%，粒度<0.2mm.
注：如使用介質為帶有細小顆粒，請在訂貨時說明，以便采用耐磨式機械密封。
【ISG型立式離心式管道泵】產品用途：

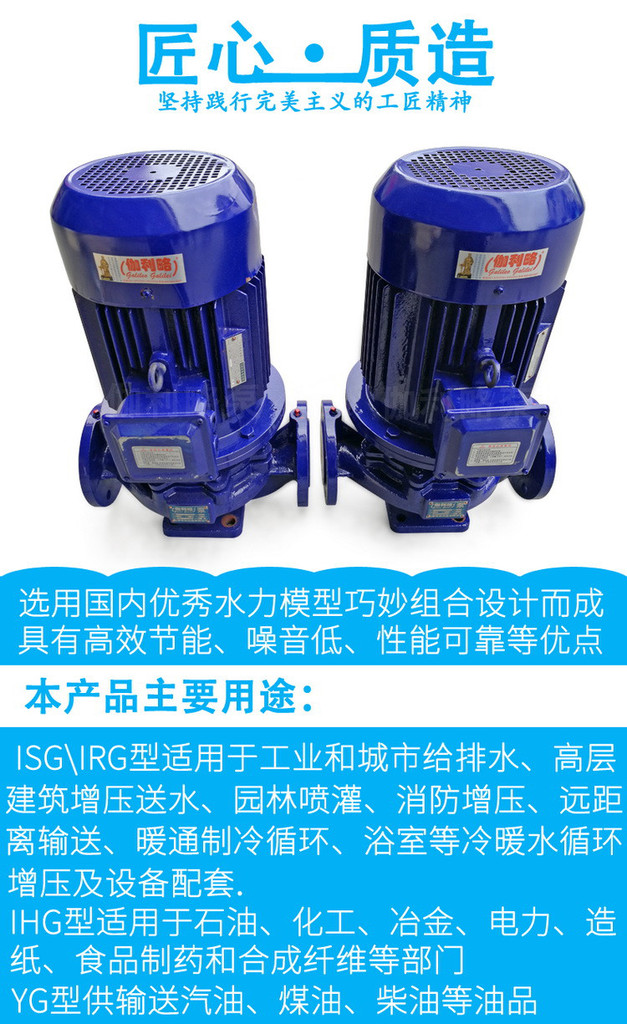

1. ISG立式離心式管道泵，供輸送清水及物理化學性質類似于清水的其他液體之用，適用于工業和城市給排水、高層建筑增壓送水、園林噴灌、消防增壓、遠距離輸送、暖通制冷循環、浴室等冷暖水循環增壓及設備配套，使用溫度T＜80℃。
2. IRG型立式熱水管道泵適用于冶金、化工、紡織、木材加工、造紙以及飯店、浴室、賓館等鍋爐高溫熱水增壓循環輸送以及城市住房采暖循環用泵，使用溫度120℃以下。
3. GRG型立式高溫管道泵廣泛用于：能源、冶金、化工、紡織、造紙以及飯店、浴室、賓館等鍋爐高溫熱水增壓循環輸送以及城市住房采暖循環用泵，使用溫度240℃以下。
4. IHG型立式不銹鋼離心式管道泵，供輸送不含固體顆粒，具有腐蝕性，粘度類似于水的液體，適用于石油、化工、冶金、電力、造紙、食品制藥和合成纖維等部門，使用溫度為-20℃ ~ 120℃。
5. YG型管道油泵，供輸送汽油、油、柴油等石油產品，被輸送介質溫度為-20℃ ~ + 120℃。
6. IHGB型立式不銹鋼防爆型化工管道泵，適用于輸送易燃性化工液體。
7. ISGD、IRGD、GRGD、IHGH、YGD、IHGBD型立式低轉速管道泵，適用于環境噪聲要求很低的場合及空調循環等。

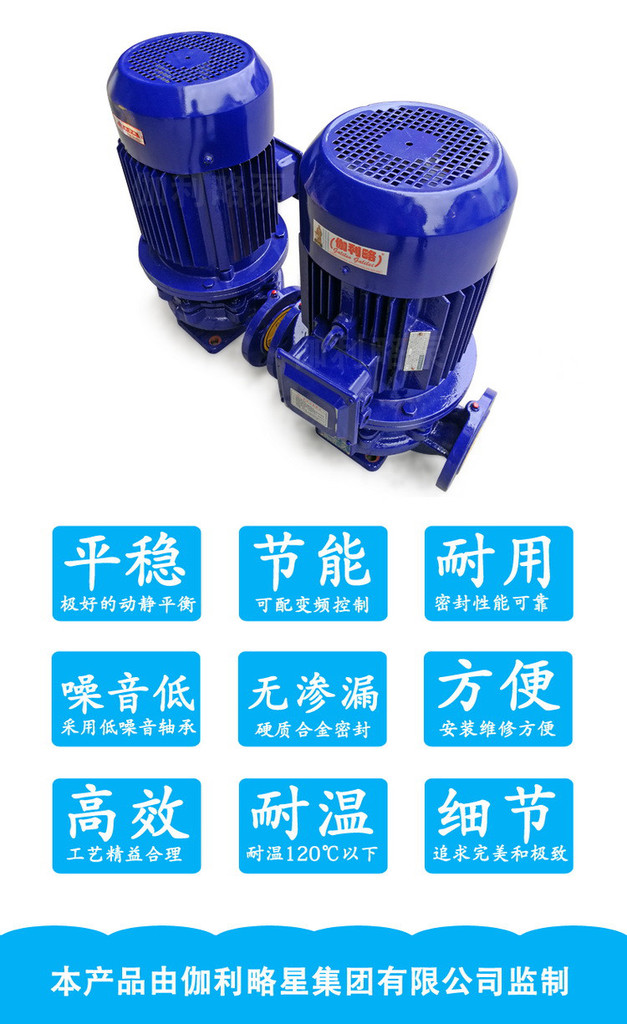

【ISG型立式離心式管道泵】產品特點：
l、泵結構緊湊、體積小、外形美觀。其立式結構重心較低且重心合于泵腳中心，增強了泵的運行穩定性和壽命。
2、安裝方便。進出口徑相同并在同一中心線上，可像閥門一樣直接安裝在管路任何部位。電機加上防雨罩可置于戶外使用。泵設有安裝底腳，以便泵的安裝穩定：
3、運行平穩、噪音低、組件同心度高。電機采用低噪音軸承，并設有不停機加油裝置，泵葉輪具有極好的動靜平衡，運行無振動，改善使用環境。
4、無滲漏。軸封采用耐腐耐磨硬質合金機械密封，解決了離心泵填料嚴重滲漏問題，延長了使用壽命，確保了運行場地干凈整潔：
5、維修方便。勿需拆卸管道，只要拆下泵蓋螺母，取出電機及傳動組件即可進行檢修維護。
6、可根據現場使用條件，泵機可立式、臥式、多方式安裝，依據流量揚程要求，采用并、串聯方法，增加所需流量揚程。
【ISG型立式離心式管道泵】型譜圖：
【ISG型立式離心式管道泵】性能參數：
【ISG型立式離心式管道泵】故障與排除：
| 故障現象 | 可能產生的原因 | 排除方法 |
| 1、水泵不出水 | a、進出口閥門未打開，進出管路阻塞，流道葉輪阻塞。 | a、檢查，去除阻塞物 |
| 2、水泵流量不足 | a、先按1.原因檢查。 | a、先按1.排除 |
|
3、功率過大 | a、超過額定流量使用。 | a、調節流量關小出口閥門。 |
|
4、雜音振動 | a、管路支撐不穩。 | a、穩固管路 |
| 5、電機發熱 | a、流量過大、超載運行。 | a、關小出口閥。 |
| 6、水泵漏水 | a、機械密封磨損。 | a、更換。 |
聲明：由于產品一直在更新，本文中所有文字、數據、圖片均只適用于參考，ISG型立式離心式管道泵性能參數、ISG型立式離心式管道泵使用場合、ISG型立式離心式管道泵材質要求、ISG型立式離心式管道泵結構、ISG型立式離心式管道泵安裝尺寸以及ISG型立式離心式管道泵的價格等詳情，請聯系我們的營銷部，電話：021-51029332、37515761，感謝您訪問伽利略Galileo泵業網站【//www.camao.cn/】，我們一定會盡心盡力為您提供優質的服務。
木箱、泡沫或紙箱包裝，因本泵屬于重物只能發物流（需到物流站自提），其它疑問請聯系我們。
以上價格含17%稅，上海蒼茂實業為一般納稅人只能開17%增值稅專用發票，開票請提供開票資料。
售后服務承諾
1.產品提供免費維修一年，免費維保期間內如發生非人為原因引起的損壞（不可抗力原因除外），上海蒼茂實業將及時免費更換和修理。
2.產品實行終身包修，免費保修期滿后買方如委托上海蒼茂實業進行維護保養，上海蒼茂實業將對設備進行維護更換件（出廠價），并詳細列出維保內容。
3.上海蒼茂實業本著以客戶利益為第一，想客戶所想、急客戶所急，盡己所能滿足客戶的要求，做好售后服務。
產品品質承諾
1.上海蒼茂實業對產品的質量及交貨期負責，產品交貨之日起質保期為一年（易損件三個月），終身維護。對于產品質量引起的后果，上海蒼茂實業承擔相應的責任。如因操作不當引起的后果，上海蒼茂實業將以最低成本價對設備進行維護。
2.對所有分供方都進行考察、評審，所有產品的采購都只在合格分供方進行。對分供方所提供的原材料、外購件、外協件都需經過嚴格復查，檢驗合格后方準入庫；
3.產品制造嚴格執行“雙三檢”制度，不合格零件不轉序、不裝配、不出廠；
